1. 서 론

먼 바다에서 여러 가지 기작에 의해 생성된 파랑은 인근 연안으로 전파되며, 이 과정에서 해양환경에 내재한 변동성으로 파랑은 불규칙한 모습을 지닌다. 이렇게 생성된 불규칙한 파랑이 천해역으로 진입하는 경우 천수, 굴절 회절 등으로 인해 변형을 겪으며 파고는 성장하다, 종국에는 쇄파되며 그 긴 여정을 마친다. 항 외곽시설 건설과정은 이처럼 거친 해양환경에서 진행되기 마련으로, 이 과정에서 충분한 안전성을 담보하기 위해서는 공정별 해상작업 가능 기간이 공정관리계획에 적절히 반영되어야만 하나, 현재 우리나라에서는 전술한 기간이 주관적 판단에 따라 산정되고 있어, 해상작업 가능 기간 산정에 대한 합리적 기준 마련이 시급해 보인다.

파랑에 내재한 불규칙성을 고려하는 경우 해상작업 가능기간 산정은 장기간 관측된 파랑자료에 기초하여 진행되어야 하나, 우리나라의 경우 현재 장기간에 걸쳐 연속해서 관측된 파랑자료가 가용하지 않는 경우가 대부분으로 이 경우 확률모형과 기상자료로부터 HYPA, WAM, WAVEWATCH III, SWAN에 기초하여 역추산된 파랑자료가 활용될 수 있다(Jeong et al., 2018). 현재 가용한 추계학적 확률모형으로는 단기 파랑자료의 경우 심해역을 대상으로 한 Rayleigh 분포, 천해역를 대상으로 한 복합 Weibull 분포(Battjes and Groenendijk, 2000), 수정 Glukhovskiy 분포(Klopman and Stive, 1989) 등이, 장기 파랑자료의 경우 삼 변량 Weibull 분포 등이 현재 문헌에서 가장 빈번하게 언급되고 있다(Forristall, 2008).

역추산된 장기 파랑자료는 한 시간, 세 시간 혹은 여섯 시간 간격으로 유의파고와 첨두주기 등이 시계열 자료의 형태로 제공되는 것이 대부분으로, 이처럼 장기간에 걸친 유의파고와 같은 극치분포는 삼 변량 Weibull 분포 등으로 기술될 수 있으며(Long Term Distribution), 이 경우 한 시간 혹은 여섯 시간씩 이격된 각 구간 내에서 발생할 수 있는 개별 파랑의 파고는 Rayleigh 분포와 같은 단기 확률모형(Short Term Distribution)으로 기술되어야 한다(Forristall, 2008).

개별 파랑이 고려된 1년 최대파고(H_MAX)분포, 50년 최대파고(H_MAX)분포와 같이 공학적으로 유의미한 확률정보를 얻기 위해서는 단기 확률모형을 유의파고 시계열 자료에 대해 선회 적분하는 과정이 요구되며 이러한 적분 과정은 Battjes(1972)와 Borgman(1973)에 의해 처음 정식화 되었으며, 이후 Borgman 적분으로 불린다. 현재 문헌상에는 다양한 형태의 Borgman 적분 수행과정을 찾아볼 수 있으며(Forristall, 2008), 이러한 수행방법은 크게 직접법과 간접법으로 분류할 수 있다. 직접법은 단기 확률모형을 전 유의파고 시계열 자료에 순차적으로 적용하는 것으로 산출과정에 상당한 시간이 소요된다. 이에 비해 간접법은 출현 가능한 유의파고의 표본공간을 등 간격으로 나누고 단기 확률모형과 각 유의파고 발생확률로 Borgman 적분을 간접적으로 수행하는 것으로 효율적 수행이 가능하다(3장에서 후술).

이상의 논의를 토대로 본 논문에서는 먼저, JMA(Japan Meterological Agency), NOAA(National Oceanic and Atmospheric Administration)의 해상풍와 SWAN에 기초하여 2003년 1월 1일부터 2017년 12월 31일까지 한 시간 간격으로 수심이 20m 내외인 울산 전면 해역에서의 유의파고, 첨두주기 시계열 자료가 역 추산된다. 이어 모의된 유의파고 시계열 자료로부터 장기 유의파고 확률분포로 그 동안 선호되어온 three parameter Weibull 분포, 수정 Glukhovskiy 분포의 계수를 최소자승법으로 도출하고, 한 시간씩 이격된 각 구간에서 출현할 수 있는 개별 파랑의 파고는 Rayleigh 분포를 추종하다는 가정아래 개별파랑이 고려된 최대파고(H_MAX)의 확률분포함수가 전술한 간접법으로 산출된다.

최종적으로 해상작업 가능기간은 전술한 장기 유의파고 확률분포에 기초하여 산정된다. 이와 더불어 확률모형의 검증과정은 파고가 해상 준설작업 한계파고로 보고된 바 있는 H_S = 1.5 m(Lee, 1991)를 상회하여 지속되는 시간에 준거하여 수행되며, 임계파고 상향 지속시간은 수치 모의된 유의파고 전 시계열 자료를 파별분석(wave by wave analysis)하여 산출된다(Goda, 1985).

2장에서는 장기 파랑자료 수치모의를 정리하였다. 3장에서는 현재 가용한 확률모형을 단기와 장기로 분류하여 정리하였으며, 4장에서는 논의를 전개하기 위해 필요한 Borgman 선회적분(Borgman, 1973)의 유도과정을 정리하였다. 5장에서는 해상풍 자료와 SWAN에 기초하여 2003년 1월 1일부터 2017년 12월 31일까지 한 시간 간격으로 역 추산된 수심이 20 m 내외인 울산 전면 해역에서의 유의파고와 첨두주기 시계열 자료를 토대로 파랑특성과 기후변화로 인한 파황 변화 여부에 관한 검토결과를 수록하였다. 6장에서는 해상작업 가능 기간 산정을 위해 먼저 수치모의된 유의파고 시계열 자료 빈도해석 결과와 이를 토대로 최소자승법으로 도출한 유의파고 분포함수를 정리하였다. 또한 개별 파고를 고려한 파고 분포함수는 6장에서 다루었다.

2. 장기 파랑자료 수치모의

공정별 해상작업 가능 기간 산출을 위한 확률모형 개발에 필요한 파고자료를 얻기 위해 먼저, JMA(Japan Meterological Agency)와 NOAA(National Oceanic and Atmospheric Administration)의 해상풍 자료와 SWAN에 기초한 수치모의를 수행하였다. 모의 기간은 2003년 1월 1일부터 2017년 12월 31일까지이며 수치모의된 파동계로부터 한 시간 간격으로 유의 파고와 첨두 주기를 역추산 하였다. Fig. 1에는 수치모의에 사용된 계산영역을 도시하였으며, 계산영역은 2.5 km 간격으로 이산화하였다. 수치모의의 검증은 우리나라 기상청(Korea Meteorological Agency, 이하 KMA)이 울산 전면해역에서 운영하고 있는 파고부이에서 관측된 파랑 자료에 기초하여 수행하였다. 현재 WINK(Wave Information Network of Korea)(Jeong et al., 2018)에서 제공하는 파랑자료는 2015.12.22~2016.12.31에 관측된 것으로 관측위치는 Fig. 1(KMA Wave Buoy)에 제시하였으며, 확률모형 개발에 사용된 파랑자료의 관측위치(Application Site)도 함께 수록하였다.

Fig. 1.

Computational domain for the numerical simulation based on SWAN and global coordinate system.

Fig. 2에는 너울성 고파랑이 자주 출현한 2016.1.1.부터 2016.7.31.까지의 수치모의된 유의파고 시계열 자료를 도시하였으며, 비교를 위해 KMA 파고부이에서 관측된 유의파고 시계열 자료도 함께 수록하였다. 그림에서 알 수 있듯 파고의 변화 추이와 크기가 상당한 정도로 재현되고 있음을 알 수 있다.

Fig. 2.

Comparison of numerically simulated significant wave height with the measurement by KMA Ulsan buoy.

3. 확률 모형

4. 개별 파랑이 고려된 파고분포 산출 - Borgman 선회적분

논의를 전개하기 위해서는 Borgman 선회적분(Borgman, 1973)의 유도과정을 살펴볼 필요가 있으며, 이를 정리하면 다음과 같다.

역 추산 단위 간격인 한 시간 내에서 출현 할 수 있는 파랑 시계열 자료를 Fig. 3에 예시하였다. 각 구간에서 파랑의 주기를 10초로 가정하는 경우 각 구간에서는 총 N = 360개의 파랑이 발생할 수 있으며, 개별 파랑의 파고가 Rayleigh 분포를 추종하다는 가정을 수행하는 경우 첫 번째 파랑의 파고 H가 h보다 작은 확률 P[H < h|H_S]은 다음과 같이 기술될 수 있으며,

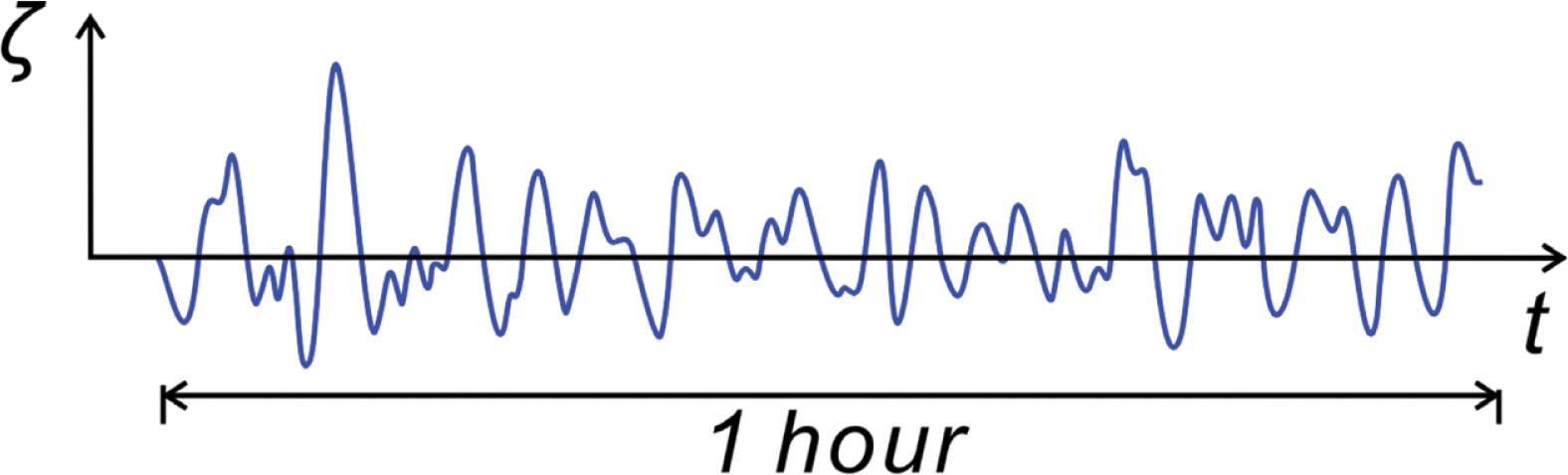

Fig. 3.

Schematic sketch of individual waves occurring during unit segment (1 hr) of numerically simulated significant wave height over long term.

여기서 괄호안의 H_S는 역 추산 단위 간격인 한 시간 내에서 유의파고 H_S가 특정된다는 것을 의미하며 대문자 P, H는 식(1)에 기 정의한 것처럼 각각 확률과 무작위 파고를 나타낸다.

역 추산 단위 간격인 한 시간 내에서 H가 h보다 작은 확률 P[H < h]은 한 시간 내에서 출현하는 총 N개 파랑에서 전술한 조건이 모두 충족되어야만 하므로 다음과 같이 기술될 수 있으며

수치모의된 유의파고 시계열 자료가 K개라면 총 모의 기간 안에 H가 h보다 작은 확률 F_H(h)는 최종적으로 다음과 같이 기술될 수 있다.

보다 효율적인 계산을 위해 대수를 취하는 경우 상기 식은 다음과 같이 전환되거나,

혹은 다음과 같이 기술될 수 있다.

식(21)은 Battjes(1972)와 Borgman(1973)에 의해 처음 유도되어 Borgman 선회적분이라 불리며, 이 후 다양한 형태로 진화된다(Forristall, 2008). 본 논문에서는 다양한 형태의 Borgman 선회적분을 구분하기 위해 식(21)에 정의된 초기 형태의 Borgman 선회적분을 직접법으로 분류한다. 유의파고의 모의기간이 15년인 경우 식(21)에서 K = 15 × 365 × 24 = 131,400이며, 유의파고 확률밀도함수 fHS(h)가 주어진 경우 식(21)에 정의된 Borgman 선회적분은 다음과 같이 기술될 수 있다.

여기서 M은 수치해석의 편의를 위해 잘게 분류한 유의파고 표본공간의 총 구간 수, Δh는 유의파고 구간 간격, fHS(h)Δh는 유의파고가 h와 h + Δh 사이의 값을 지닐 수 있는 확률을 각각 나타낸다(Fig. 4 참조). 식(22)는 Borgman 선회적분을 유의파고 분포(수정 Glukhovskiy 분포)를 활용한 기댓값으로 치환하는 방법으로 보다 효율적인 파고분포 산출이 가능하며 이후 본 논문에서는 간접법으로 분류한다.

Fig. 4.

Schematic sketch of the probability density function of H_s and its partition for the numerical simulation.

5. 파랑 특성

5.1 기후변화로 인한 파황 변화 여부에 관한 검토

최근 우리나라 해안 공학계 일각에서 제기되고 있는 기후 변화로 인해 파황에 상당한 변화가 진행되고 있다는 우려(Korean Ministry of Oceans and Fisheries, 2014)를 정량적으로 평가하기 위해 JMA(Japan Meterological Agency)와 NOAA(National Oceanic and Atmospheric Administration)의 해상풍 자료와 SWAN에 기초하여 2003년 1월 1일부터 2017년 12월 31일까지 한 시간 간격으로 역 추산된 수심이 20 m 내외인 울산 전면 해역에서의 유의 파고와 첨두 주기 시계열 자료를 살펴보았다. Fig. 5에는 수치 모의된 유의파고와 첨두주기 시계열 자료를, Fig. 6에는 계절별 파랑 특성을 살펴보기 위해 2003년부터 2017년 까지 년 유의파고 시계열 자료를 각각 도시 하였다. 년 최대파고는 주로 7월 중순에서 9월 말 사이에 태풍과 연계되어 발생하는 것으로 보인다. Fig. 7에는 2003년부터 2017년까지의 년 최대파고 H_MAX, 파고 표준 편차 σ_H, 평균 파고 H_MEAN 변화추이를 도시하였다. 우리나라 해안공학계 일각의 우려(Korean Ministry of Oceans and Fisheries, 2014)와는 달리 기후변화가 파고에 미치는 영향은 아직까지는 유의미한 인과관계를 찾아 볼 수 없었다.

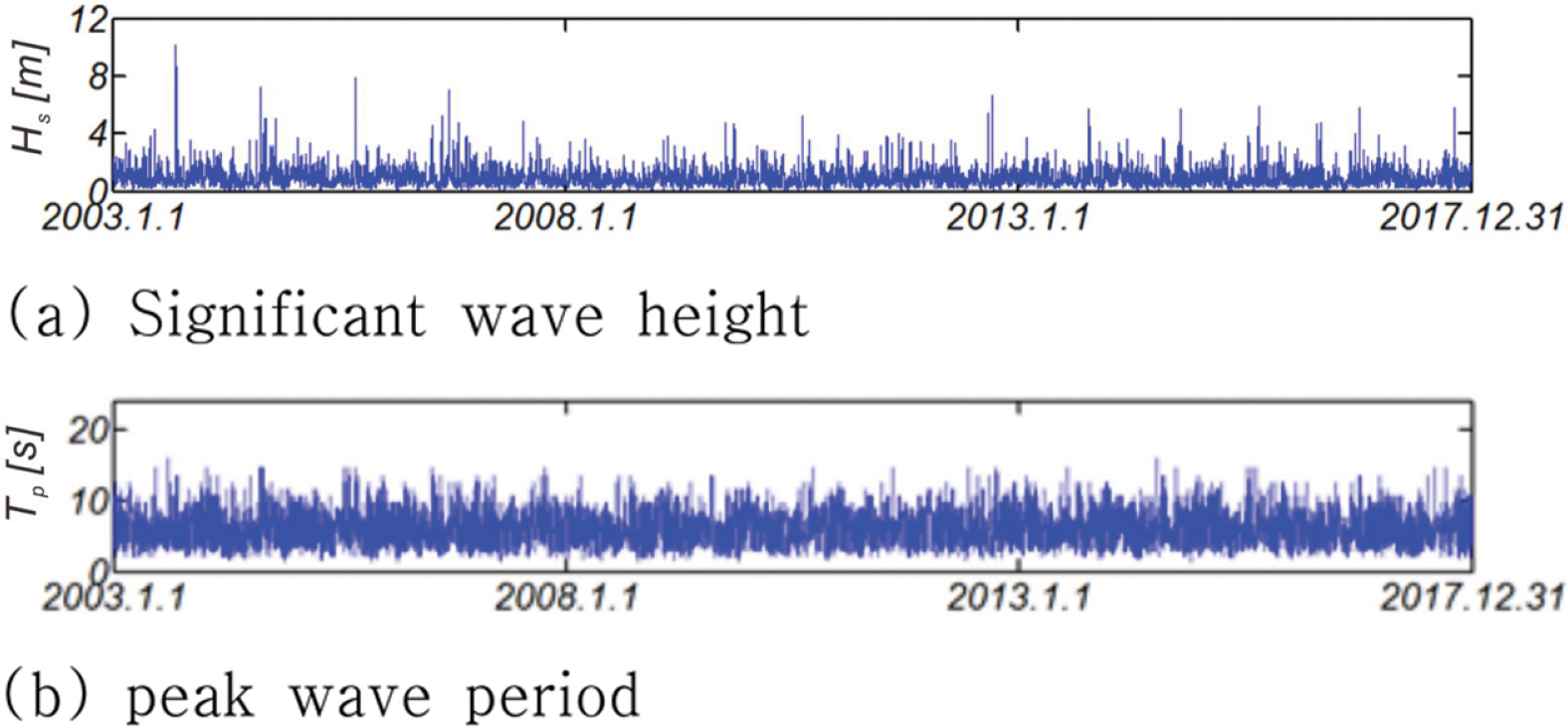

Fig. 5.

Time series of numerically simulated significant wave height and its associated period off Ulsan from 2003.1.1 to 2017.12.31 using the meteorological data and SWAN.

Fig. 6.

Time series of numerically simulated significant wave height from 2003 to 2017.

Fig. 7.

Variation of H_MAX, σ_H, H_MEAN from 2003 to 2017.

Fig. 8에는 기후변화가 파황에 미치는 영향이 보다 확연할 것으로 예상되는 최근 파랑자료를 후반기(2013.1.1.~2017.12.31.)로 분류하고 나머지를 전반기(2003.1.1.~2012.12.31.)로 분류하고 각각의 기간을 대상으로 산출한 파랑 장미도를 도시하였으며, 여기서 방사방향에서의 수치는 발생확률을 나타낸다.

Fig. 8.

Wave rose at the sea off UlSan.

최근 들어 파향에는 유의미한 변화가 진행 중인 것으로 보이며, 이러한 변화는 전 파향이 시계방향으로 5º 내외로 이동하는 형태로 나타났다. 이러한 파향 변화는 준 평형상태에 있는 해빈 표사계의 균형을 훼손할 만한 기작으로 충분해 보이나, 본 논문에서 다루는 해상작업 가능기간에 미치는 영항은 미미한 것으로 판단하여 이후 다루지 않는다.

Fig. 9에는 입사각도별 파고 확률분포를 도시하였다. 2.3 m 이상의 고파랑은 β = 43º(Fig. 1 참조)인근에서 출현하며 동계 파랑이 하계 파랑보다 상대적으로 크다는 것을 알 수 있다.

Fig. 9.

Joint probability density function of significant wave height and its associated incident angle.

5.2 파고와 주기의 상관성

파랑주기는 해양작업선의 거동에 영향을 미칠 수 있는 물리량으로 보이나 파고에 비해 소홀히 다루어져 왔다. 그 결과 파랑이 지니는 비선형성이 주기에 미치는 영향에 대해서도 의견이 엇갈려, 큰 파랑의 경우 파마루와 주기는 상호 독립적인 추계학적 과정으로 이해하는 시각과 상관관계가 존재한다는 의견이 공존해왔다(Cavanie et al., 1976; Goda, 1979; Longuet-Higgins, 1983; Tayfun, 1993). 최근 Park과 Cho(2019) 등의 연구에 의하면 비선형 파동계의 경우 파고와 주기의 상관성이 유지되는 영역은 큰 파고와 긴 주기 방향으로 확대되나, 파고가 임계파고를 상회하는 경우 상관성은 소멸되어 주기는 성장을 멈추는 것으로 밝혀진 바 있다.

그러나, 해상작업이 황천 시 출현하는 큰 파랑이 지배적인 수환경에서 진행되는 것은 아니므로 해상작업 가능기간 산정을 위한 확률모형에 주기 포함 여부를 결정하기 전에 해상 준설 작업 한계 파고로 알려진 H_S = 1.5 m(Lee, 1991) 언저리에서의 파고와 주기의 상관성을 살펴보는 것은 상당한 공학적 의미를 지닌다.

Fig. 10에는 수치 모의된 유의파고와 첨두 주기 시계열 자료부터 유추한 유의파고와 첨두 주기 결합 확률밀도함수를 도시하였으며, Fig. 11에는 첨두 주기 확률밀도함수를 도시하였다. [H_S ≤ 1.5 m, T_p ≤ 7 s], [H_S ≤ 2 m, T_p ≤ 8 s]인 파랑의 점유율은 각각 50.7%, 72.2%로 상당하다는 것을 알 수 있다. Fig. 12에는 파고별 최빈주기 μTp를 도시하였다. 파고가 상대적으로 작은 경우 파고와 주기는 상당한 상관관계를 지니는 것을 알 수 있으며 회귀분석 결과를 정리하면 다음과 같다.

Fig. 10.

Joint distribution of significant wave height and its associated peak period.

Fig. 11.

Probability density function of T_p.

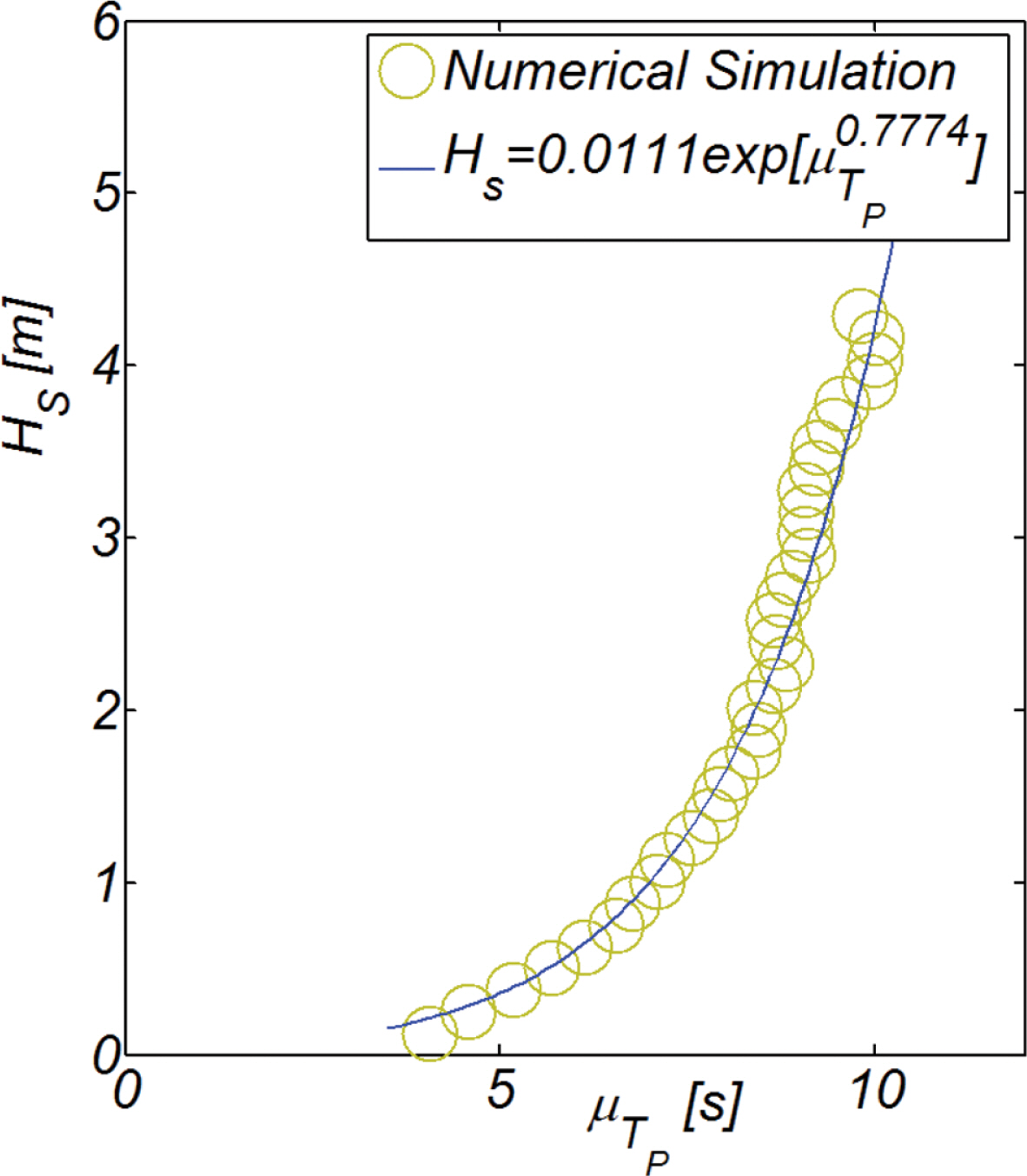

Fig. 12.

Co-relationship between the significant wave height and its associated mode of peak period detected by regression analysis.

(23) HS=0.0111eμTp0.7774

이상의 해석결과로부터 얻은 결론을 정리하면 다음과 같다.

- 해상작업 한계파고는 공정에 따라 상이하며 H_S = 0.9~2.0 m 사이에 분포한다(Lee, 1991).

전술한 대역에서 파고와 주기는 상당한 상관성을 지닌다.

- 따라서 주기가 해양작업선의 거동에 미치는 영향은 파고에 기 반영된 것으로 판단되며, 이 후 해상작업 가능기간 산정 확률모형은 파고를 중심으로 구성한다.

6. 해상작업 가능 기간 산정

6.1 장기 유의파고 확률분포함수를 중심으로

Fig. 13에는 15년간에 걸쳐 수치 모의된 유의파고 시계열 자료 빈도 해석결과를 도시하였으며 비교를 위해 Rayleigh 확률밀도함수, 수정 Glukhovskiy 확률밀도함수, 본 논문에서 수정 Glukhovskiy 분포를 근간으로 하여 최소자승법으로 유도한 확률밀도함수를 함께 도시하였다. Rayleigh 확률밀도함수의 경우 오차가 상당하였다. 이러한 결과는 Rayleigh 확률밀도함수가 지속시간이 여섯 시간 내외의 단일한 폭풍사상에서 발생한 풍성파(CIRIA and CUR, 1995)를 대상으로 하는 단기 확률모형으로 장기간에 걸친 불규칙 파랑에 적용하는 경우 오류를 야기할 수 있다는 사실을 상기하면 수용 가능해 보인다. 빈도해석 결과와의 일치도는 그 동안 선호되던 삼 변량 Weibull 분포보다는 수정 Glukhovskiy 분포를 근간으로 본 논문에서 최소 자승법으로 유도한 파고 확률밀도함수 f_H(h)에서 가장 우월하였으며 이를 기술하면 다음과 같으며,

Fig. 13.

Comparison of probability density functions.

(24) fH(h)=dFH(h)dh              =ApHp(hHp)κp−1exp[−A(hH)κp]

이를 분포함수로 기술하는 경우 다음과 같으며,

(25) FH(h)=P[H<h]              =1−exp[−A(hHp)κp]

여기서 수정 Glukhovskiy 분포의 모수 A_p, H_p, κ_p는 신뢰수준 95%에서 각각 A_p= 15.92, H_p= 4.374 m, κ_p= 1.824로 산출되었다.

이러한 결과는 장기 유의파고 확률분포함수로 가장 선호되던 삼 변량 Weibull 분포함수에서 일치도가 가장 우월하리라는 우리의 예상을 벗어난 것으로 이러한 차이는 본 논문에서 다루는 해역의 수심이 20 m 내외의 유한 수심이라는 점과 이로 인해 비선형성과 공진성 상호작용 등이 상당할 수 있다는 점을 고려하는 경우 설명될 수 있다. 이 경우 풍성파는 이미 포화상태로 이는 백파현상으로 이어질 수 있다. 이러한 추정의 논거는 수정 Glukhovskiy 분포가 유한 수심을 대상으로 개발되었으며, 유도과정에 파고 성장이 수심에 의해 제한된다는 점이 고려되었다는 사실에서 찾을 수 있다.

Fig. 14(a), (b)에는 수치 모의된 유의파고 시계열 자료 빈도해석 결과로부터 산출한 파고 분포함수 F_H(h)를 도시하였으며 비교를 위해 수정 Glukhovskiy 분포함수, 본 논문에서 수정 Glukhovskiy 분포를 근간으로 하여 제시된 분포함수를 함께 도시하였다. Fig. 14(c)에는 전술한 세 가지 파고 분포함수의 차이를 보다 확연하게 드러내기 위해 로그-로그 스케일에서 도시한 결과를 수록하였다. 유의 파고가 상대적으로 작은 경우 본 논문의 파고 분포함수가 수치 모의된 유의파고 시계열 자료 빈도해석 결과를 초과하나, 공학적으로 유의미한 대역에서는 일치도가 상당하다는 것을 알 수 있다. 비교를 위해 본 논문에서 유도한 분포함수를 토대로 산출된 재현주기가 1년, 15년인 유의파고를 정리하면 각각 다음과 같다.

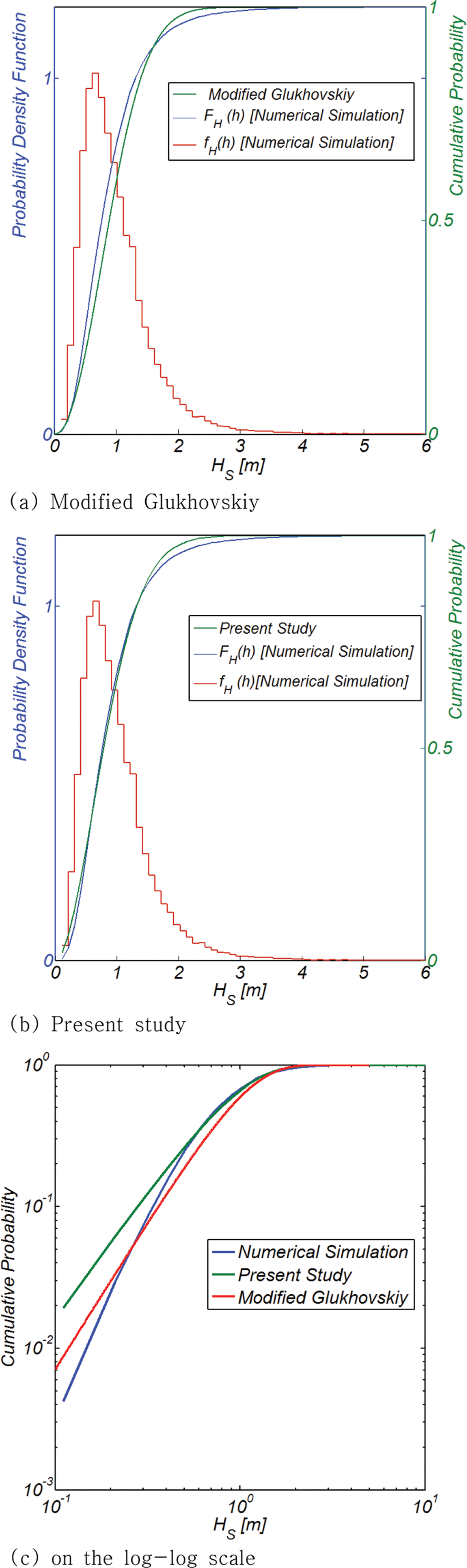

Fig. 14.

Comparison of significant wave height probability distribution functions with the modified Glukhovskiy and the one derived in this study using least square method.

(26.1) HS1year=3.21m

(26.2) HS15year=3.70m

6.2 개별 파랑이 고려된 파고 누적 확률분포함수를 중심으로

역 추산 단위 간격인 한 시간 내에서 출현 할 수 있는 개별 파랑을 고려하는 경우 파고 누적확률 분포 함수 F_H(h)는 다음과 같이 기술될 수 있다.

(27) FH(h)=P[H<h]               =exp{∑i=1KNilog(Pi[H<h|HSi])}               =exp{∑i=1KNilog(1−exp[−2(hHSi)2])}

식(27)의 유도과정에서는 개별 파랑의 파고가 Rayleigh 분포를 추종하다는 가정을 수행하였으며, N_i는 역 추산 단위 간격인 한 시간 내에서 출현 할 수 있는 파랑 수를 나타내며 다음과 같이 산출될 수 있다.

(28) Ni=3600Tm

여기서 T_m은 평균 주기를 나타내며 첨두 주기 T_p로부터 다음과 같이 산출될 수 있다(Ahn et al., 2013).

(29) Tm=1.931×10−6TP6.089+6.092[s]

유한 수심을 고려하는 경우 식(27)의 Rayleigh 분포는 수정 Glukhovskiy 분포로 치환될 수 있다. 수정 Glukhovskiy 파고분포 함수 F_H(h)를 유의파고 H_S를 중심으로 기술하고 식(27)에 대입하면 식(27)은 다음과 같이 전환되며

(30) FH(h)=P[H<h]              =exp{∑i=1KNilog(1−exp[−A(hHMEANi)κ])}              =exp{∑i=1KNilog(1−exp[−A(hπ8HSi)κ])}

여기서 A와 κ는 Glukhovskiy 파고분포 함수의 모수로 식(3), (4)에 정의된 바 있다.

Fig. 15(a), (b)에는 출현빈도가 상대적으로 우월한 H_S = 0.8m 내외의 파랑이 출현한 2004년 4월 16일 2시부터 2004년 4월 16일 18시까지 16시간의 유의파고 시계열 자료와 2004년 4월 16일 2시부터 2004년 4월 21일 10시까지 128시간의 유의파고 시계열 자료를 대상으로 식(22)에 정의된 Borgman 선회적분을 수행하여 얻은 파고분포 함수를 각각 도시하였으며, 비교를 위해 수치 모의된 유의파고 시계열 자료 빈도해석 결과로부터 산출한 파고 분포함수도 함께 도시하였다. 개별 파랑이 고려된 파고분포함수는 수치 모의 결과와는 상당한 차이를 보이며 이러한 차이는 파랑 지속시간이 길어질수록 더욱 증가하는 것을 알 수 있다.

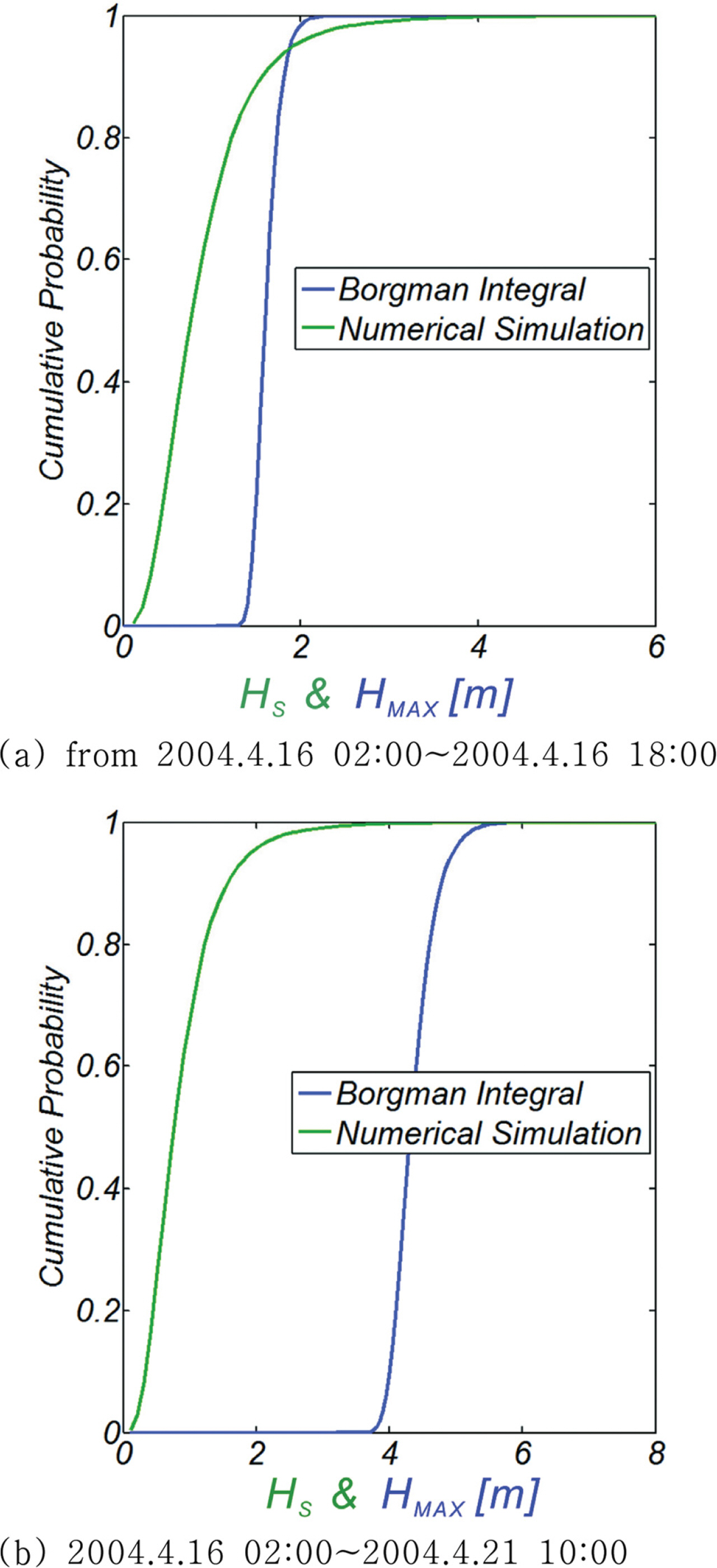

Fig. 15.

Wave height cumulative probability distribution with individual waves being fully accounted for based on the direct implementation of Borgman integral.

상기한 차이의 생성요인을 정리하면 다음과 같다.

- 실제 자연계에서 큰 파랑은 상대적으로 큰 상관성으로 지니며, 따라서 발생횟수는 상대적으로 작으나 한 번 발생하면 수십 회에 걸쳐 연속해서 발생한다.

- 개별 파랑이 고려된 파고 확률분포의 경우, 수십 회에 걸쳐 연속해서 발생한 큰 파랑이 모두 반영되나, 수치 모의된 유의파고 시계열 자료 빈도해석에서는 일 회 발생한 것으로 간주되는 서로 상이한 해석 방법으로 인해 전술한 차이가 발생한 것으로 보인다.

- 이러한 개별 파랑이 고려된 파고분포 함수가 overshooting하는 경향은 Tucker와 Pitt(2001)에 의해서도 기 보고된 바 있다.

Fig. 16에는 지속시간 TD이 2004년 4월 16일 2시부터 각각 6시간, 12시간, 24시간, 30일, 1년, 2003년 1월 1일부터 15년인 풍성파를 대상으로 식(22)에 정의된 Borgman 선회적분을 수행하여 얻은 파고분포 함수를 도시하였다. 이 과정에서 유의파고의 확률밀도함수는 본 논문에서 수정 Glukhovskiy 분포를 근간으로 하여 최소 자승법으로 유도한 확률밀도함수가 사용되었다(식(22) 참조).

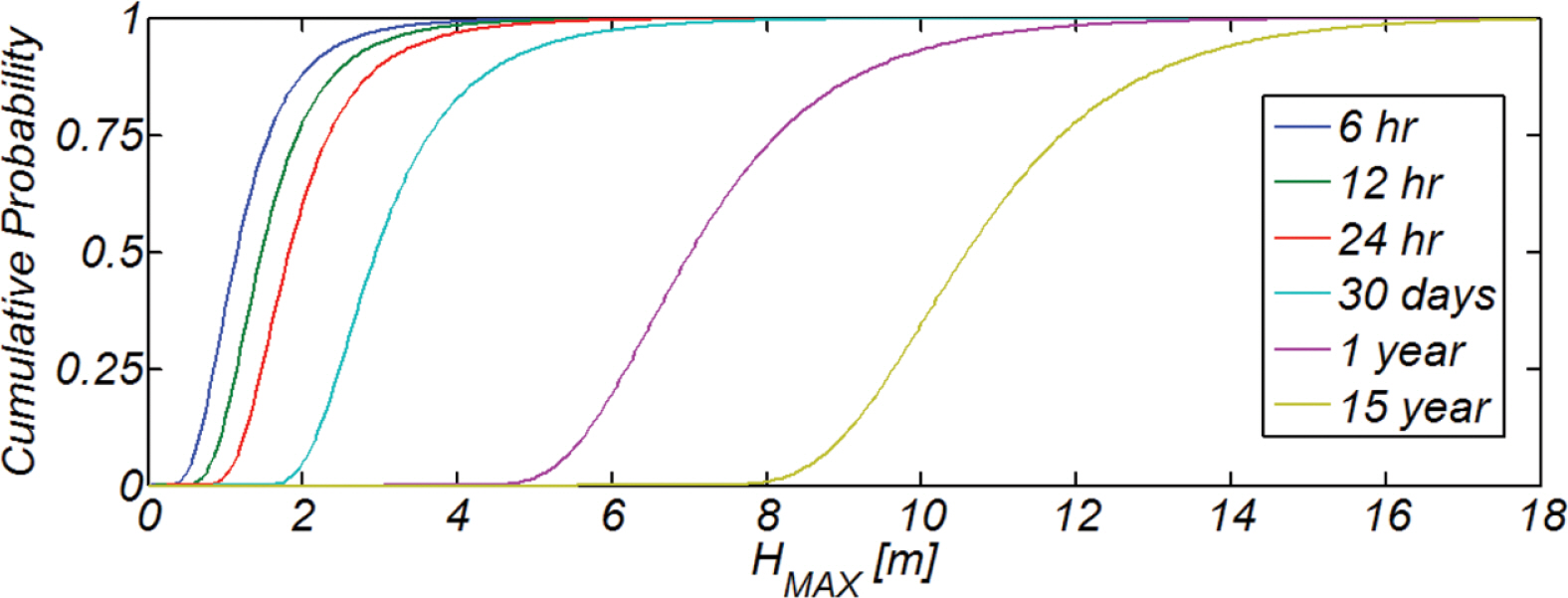

Fig. 16.

Wave height cumulative probability distribution with individual waves being fully accounted for based on the indirect implementation of Borgman integral.

이해를 돕기 위해 Fig. 17(a), (b), (c)에는 Monte Carlo Simulation 기법(Ochi, 1990)을 활용하여 Fig. 13에 제시된 파고분포함수로부터 모의된 파고 시계열 자료를 예시하였으며, 지속시간이 길어질수록 상대적으로 큰 파랑의 출현빈도가 증가하는 것을 알 수 있다.

Fig. 17.

Sampled time series of wave height using the wave height probability distribution functions depicted in Fig. 13 based on the Monte Carlo simulation technique.

이상의 모의결과 분석으로부터 얻은 결론을 정리하면 다음과 같다.

- 개별 파랑이 고려된 파고 확률분포함수가 완성도 면에서 가장 우월한 확률모형으로 보인다.

- 그러나 해상작업 가능기간 산정을 위한 확률모형으로 활용되는 경우,

- 해상작업 가능 여부를 초 단위로 판단하고 총 누적시간으로 해상작업 가능 일수를 산출하게 된다.

- 그러나 이 경우 일 회에 걸쳐 임계파고를 초과한 단발성 파랑도 수일에 걸쳐 임계 파고를 초과하는 풍성파와 동일하게 취급되며 전술한 단발성 파랑이 15년에 걸쳐 누적되는 경우 상당한 오류를 야기할 수 있다.

- 따라서 개별 파랑이 고려된 파고 확률분포함수는 발생 가능성은 낮으나 발생하면 항 외곽시설의 내구성 여부를 결정짓는 설계파랑의 선정과정에 중요한 역할을 수행할 수 있을 것으로 판단된다. 단, 여기서 다루게 되는 파고는 그 동안 선호되던 유의파고 H_S가 아니라 최대 파고 H_Max임을 상기할 필요가 있다.

6.3 한계 파고를 상회하는 파랑의 지속시간을 중심으로

전절에서 다룬 확률모형의 검증자료를 얻기 위해 파고가 준설 한계 파고로 알려진 H_S = 1.5 m(Lee, 1991)를 상회하여 지속되는 시간을 수치모의된 유의파고 시계열 자료를 파별해석(wave by wave analysis)하여 산출하였다. 지속시간은 한계 파고 상향통과 시점으로부터 연이어서 발생하는 하향통과 시점까지로 정의하였으며 Fig. 18(a), (b)에는 이해를 돕기 위해 관측된 상향통과 시점과 하향통과 시점을 예시하였다. Fig. 19에는 지속시간 빈도해석 결과를 선별하여 도시하였다. 2003년의 경우 H_S > 1.5m인 파랑이 T_D = 134.5 hr[5.6 days] 동안 지속되는 고파가 일 회 발생하였으며 가장 긴 지속시간은 T_D = 151.9 hr[6.3 days)으로 2016년에 발생하였다. 년도 별 한계 파고[H_S = 1.5m]를 상회하는 총 누적 지속시간은 Table 2에 수록하고, Fig. 20(a)에 도시하였다.

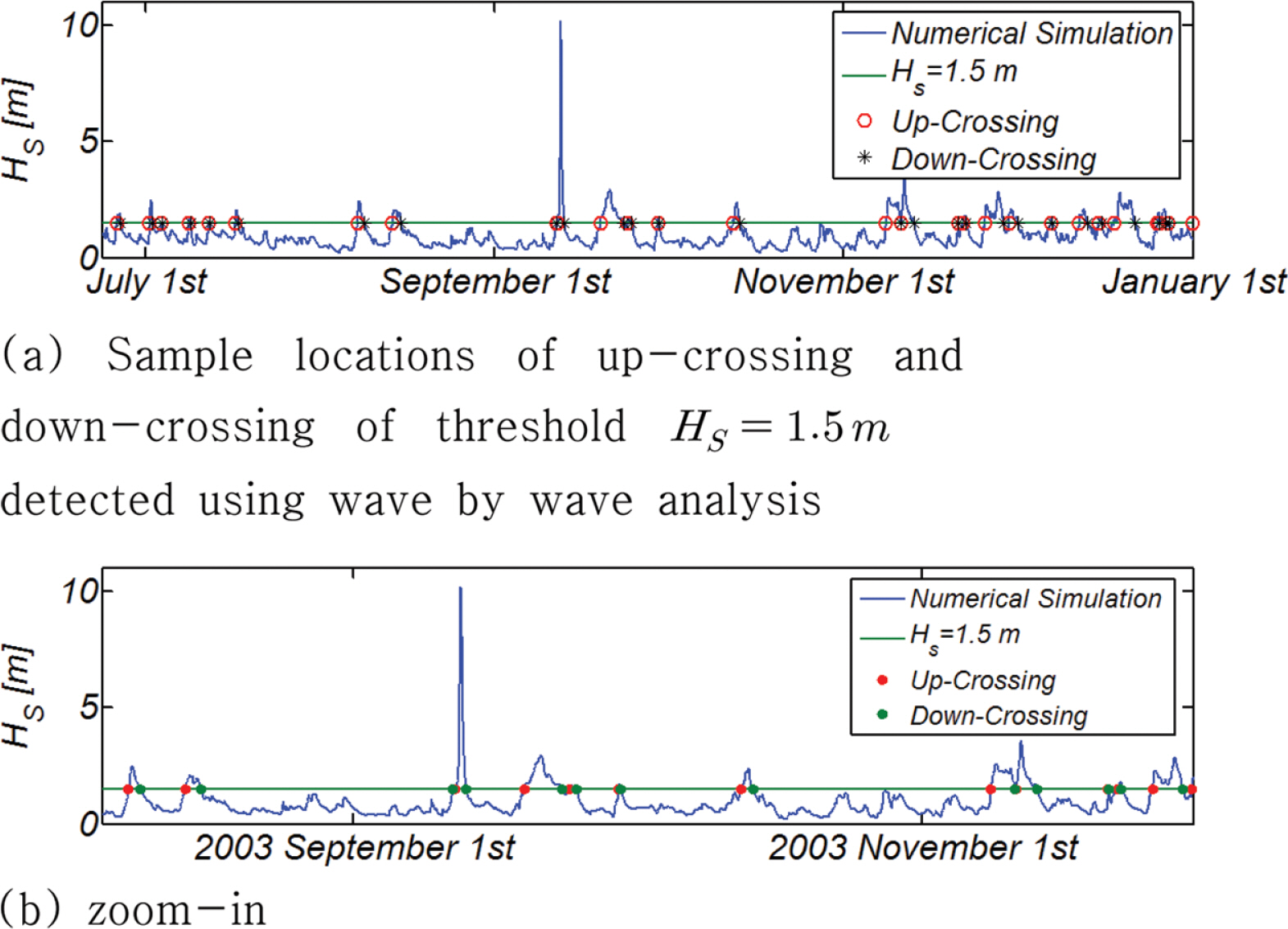

Fig. 18.

Locations of up-crossing and down-crossing of threshold H_S = 1.5 m in 2003 detected using wave by wave analysis.

Fig. 19.

Frequency analysis of duration time of wave height exceeding the critical wave height.

Table 2.

List of total duration period of wave the height of which exceeds the critical wave height [H_S= 1.5 m] from 2003 to 2017

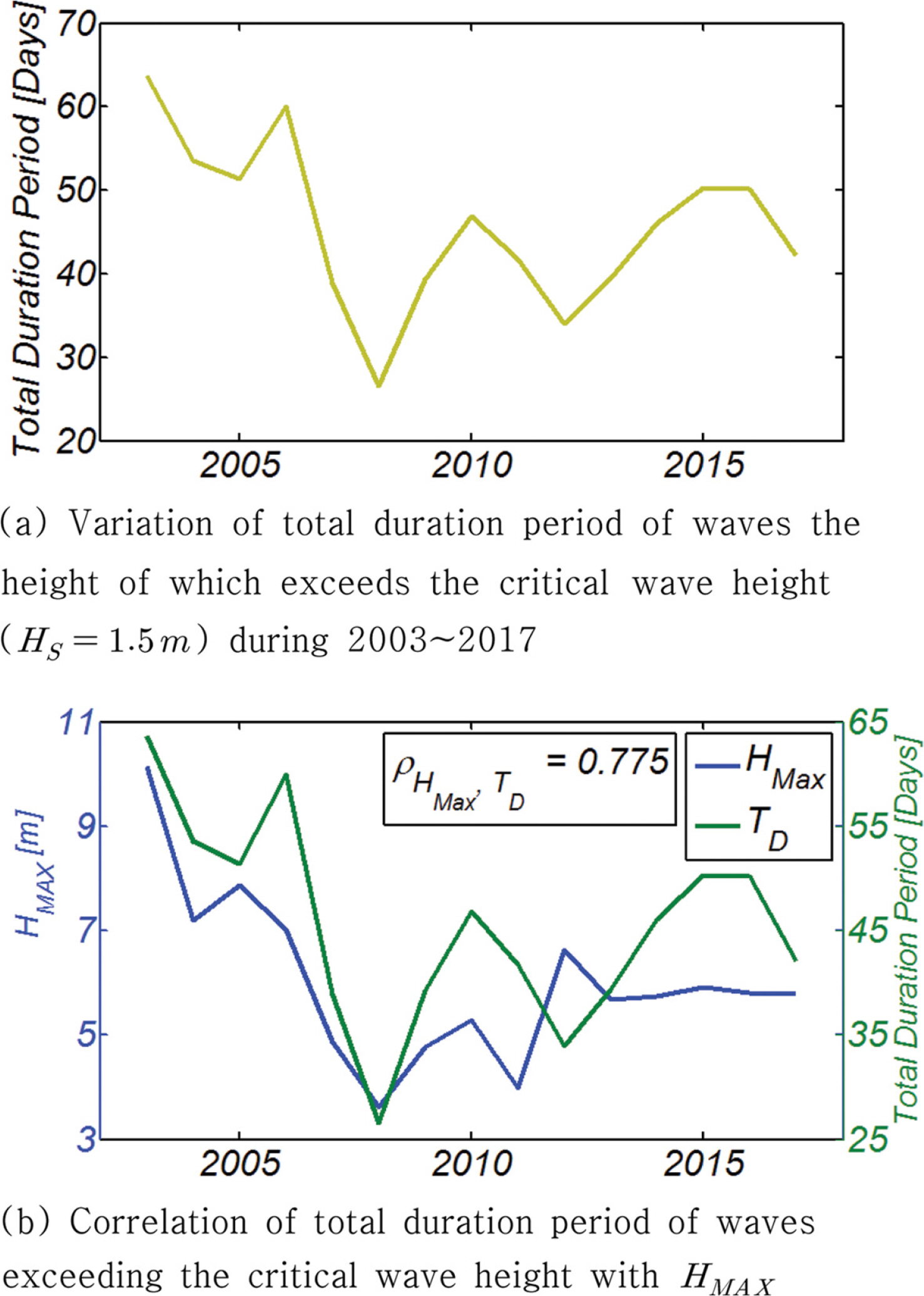

Fig. 20.

Variation of total duration period and correlation of total duration period of waves exceeding the critical wave height with H_MAX.

기후변화가 파황에 미치는 영향은 아직까지는 미미하다는 것을 다시 한 번 확인 할 수 있으며 2003년부터 2017년까지의 평균 지속기간은 45.5일로 확률모형으로부터 산출된 기간에 상당히 근접하는 것을 알 수 있다(Table 1 참조). 이러한 결과는 한계 파고를 상회하는 총 누적 지속시간과 파고는 서로 밀접하게 연계되어 있는 무작위 사상이라 사실에 기인하는 것으로 보인다. 이러한 추정을 뒷받침하기 위해 Fig. 20(b)에는 년도 별 최대파고와 총 누적 지속시간을 함께 도시하였으며, 전술한 두 가지 무작위 사상의 상관계수는 ρHMax,TD = 0.775로 산출되었다.

Table 1.

List of yearly workable period corresponding to the varying threshold wave height

7. 결 론

거친 해양환경에서 진행되기 마련인 항 외곽시설 건설과정에서 충분한 안전성을 확보하기 위해서는 공정관리계획에 공정별 해상작업 가능 기간이 상당한 정도로 반영되어야 한다. 그러나 현재 우리나라에서는 전술한 기간 산정이 상당히 주관적인 판단아래 진행되고 있어 합리적 기준 마련이 시급해 보인다. 이러한 인식에 기초하여 본 논문에서는 먼저, JMA(Japan Meterological Agency), NOAA(National Oceanic and Atmospheric Administration)의 해상풍 자료와 SWAN에 기초하여 2003년 1월 1일부터 2017년 12월 31일까지 한 시간 간격으로 수심이 20 m 내외인 울산 전면 해역에서의 유의 파고와 첨두 주기 시계열 자료를 역 추산하였다. 이어 모의된 유의파고 시계열 자료로부터 최소 자승법을 활용하여 장기 유의파고 확률분포를 도출하였다. 해석결과 그 동안 선호되던 three parameter Weibull 분포보다는 수정 Glukhovskiy 분포 계열에서 일치도가 가장 우월하였다.

이러한 결과는 우리의 예상을 벗어난 것으로 본 논문에서 다루는 해역의 수심이 20 m 내외의 유한 수심이라는 점과 이로 인해 비선형성과 공진성 상호작용 등이 상당할 수 있으며 이 경우 풍성파는 이미 포화상태로 이는 백파현상으로 이어질 수 있다는 사실에 기인하는 것으로 추정된다. 이러한 추정의 논거는 수정 Glukhovskiy 분포가 유한 수심을 대상으로 개발되었으며, 유도과정에 파고 성장이 수심에 의해 제한하는 쇄파가 고려되었다는 사실에서 찾을 수 있다.

이어 보다 정확한 해상작업 가능기간 산정이 가능한 확률모형의 개별 가능성을 검토하기 위해 역 추산 단위 간격인 한 시간 내에서 출현하는 개별 파랑이 고려된 파고분포를 유도하였다. 이를 위해 먼저 개별 파랑의 파고는 Rayleigh 분포를 추종한다는 가정을 수행하였으며, 이어 개별 파랑의 파고분포함수를 유의파고를 중심으로 기술하고, 이를 15년에 걸쳐 모의된 유의파고 시계열 자료에 대해 Borgman Integral이라 불리는 선회적분을 수행하여 개별 파랑이 고려된 파고분포를 유도하였다. 이 과정에서 보다 효율적인 파고분포 산출을 위해 전술한 Borgman Integral은 상기한 직접법외에도 선회 적분과정을 유의파고 확률밀도함수 (수정 Glukhovskiy 분포)를 활용한 기댓값으로 치환하는 방법도 병행하여 수행하였다.

모의결과 개별 파랑이 고려된 파고분포함수는 수치 모의된 유의파고 시계열자료 빈도해석 결과와는 상당한 차이를 보였으며, Tucker와 Pitt(2001)의 연구에서와 같이 개별 파랑이 고려된 파고분포 함수가 overshooting 하는 경향을 보였다. 이러한 차이는 실제 자연계에서 상대적으로 큰 파랑은 상대적으로 높은 상관성으로 지니므로, 발생횟수는 작으나 한 번 발생하면 수십 회에 걸쳐 연속해서 발생한다. 개별 파랑이 고려된 파고 확률분포의 경우, 수십 회에 걸쳐 연속해서 발생한 큰 파랑이 모두 반영되나, 수치 모의된 유의파고 시계열 자료 빈도해석에서는 일 회 발생한 것으로 간주되는 등 서로 상이한 해석 방법으로 전술한 차이가 발생한 것으로 보인다.

따라서 개별 파랑이 고려된 파고 확률분포함수가 완성도 면에서 가장 우월한 확률모형이라는 사실에는 이론의 여지가 없으나, 해상작업 가능기간 산정을 위한 확률모형으로 활용되는 경우, 해상작업 가능 여부를 초 단위로 판단하게 되며, 총누적시간으로 해상작업 가능 일수를 산출하게 된다. 이 경우 일 회에 걸쳐 임계파고를 초과한 단발성 파랑도 수일에 걸쳐 임계 파고를 초과하는 풍성파와 동일하게 취급되며 전술한 단발성 파랑이 15년에 걸쳐 누적되는 경우 상당한 오류를 야기할 수 있다. 따라서 개별 파랑이 고려된 파고 확률분포함수는 발생 가능성은 낮으나 출현하면 항 외곽시설의 내구성 여부를 결정짓는 설계파랑의 선정과정에 중요한 역할을 수행할 수 있을 것으로 판단된다. 단, 설계파랑 선정과정에서 다루는 파랑은 그 동안 선호되던 유의파고 H_S가 아니라 최대파고 H_Max임을 상기하고자 한다.

전술한 검토결과를 토대로 해상작업 가능기간을 산정하였으며 이 과정에서 유의파고의 확률밀도함수로는 본 논문에서 수정 Glukhovskiy 분포를 근간으로 하여 최소 자승법으로 유도한 확률밀도함수가 사용되었다. 수정 Glukhovskiy 분포의 모수는 A_p= 15.92, H_p= 4.374m, κ_p= 1.824이며 해상작업 한계 파고가 H_S = 1.5m인 경우 작업가능일 수는 319일로 모의되었다.

이와 더불어 확률모형의 검증자료를 얻기 위해 파고가 해상 준설작업 한계 파고로 보고된 바 있는 H_S = 1.5m를 상회하여 지속되는 시간을 유의파고 시계열 자료를 파별해석(wave by wave analysis)하여 산출하였다. 지속시간은 한계파고 상향통과 시점으로부터 바로 후행하는 하향통과 시점까지로 정의하였으며, 산출결과 2003년부터 2017년까지의 평균 지속기간은 45.5일로 확률모형으로부터 산출된 기간에 상당히 근접하였다. 이러한 결과는 한계 파고를 상회하는 총 누적 지속시간과 파고는 서로 밀접하게 연계되어 있는 무작위 사상이라 사실에 기인하는 것으로 보이며, 전술한 두 가지 무작위 사상의 상관계수는 0.775로 산출되었다.
