동해 부유식 해상풍력발전단지 내 참다랑어 양식장 조성에 관한 연구
A Study on the Building of Tuna Farming in Floating Offshore Wind Power Generation Field at East Sea
Article information
Abstract
재생에너지 3020 이행계획, 한국판 뉴딜 계획 등에 따라 신재생에너지 생산 비중 증가 대응과 해상풍력발전 12GW 건설을 위해 어업생활권 점유 대안 마련과 주민 수용성 제고를 위한 방안이 요구된다. 본 연구는 동해에 적합한 해상풍력발전단지와 연계한 수산자원 공존모델의 차별방안을 제시하였다. 동해는 부유식 해상풍력 발전단지 조성의 최적지로 단지 내 공유수면을 활용하여 외해양식에 적합한 고부가가치 어종인 참다랑어를 양식함으로써 에너지 생산, 수산자원 개발, 관광산업화를 통한 이익 창출로 경제적 효과 발생을 예측하였다. 또한, 운영관리 기술 공유 등으로 예산 감축, 스마트 관리 추진과 어민소득 증대 가능성을 확인하였다.
Trans Abstract
We need measures that can come up with alternative about fishery living zone and enhance local acceptance for responding to the increase in the proportion of renewable energy production and construction of 12GW Offshore wind power according to Korea’s Renewable Energy 3020 initiative and Korean-version New Deal. In this study, We suggest that differentiation plans of co-location model in connection with offshore wind power generation suitable for the East Sea. The East Sea is an optimal site for building of a floating offshore wind power generation(FOWPG) field. It is expected that economic effects like energy production, aquatic resource development and tourism industrialization by farming bluefin tuna which is high valued fish and suitable for offshore aquaculture on public waters in FOWPG field. And we can confirm that budget reduction, smart management by sharing operation management technology and increase in fishermen income.
1. 서 론
국내는 2017년 재생에너지 3020 이행계획 발표로 재생에너지 보급을 태양광, 풍력 중심으로 확대하고 해상풍력 약 12GW를 포함한 총 16GW의 육·해상풍력발전단지 추가건설을 계획하고 2025년 이후 부유식 해상풍력 실증단지 조성을 위한 사업을 추진하고 있다. 또한, 최근 한국판 뉴딜 종합계획은 대규모 고정식 및 부유식 해상풍력단지 입지발굴을 위해 최대 13개 권역의 풍황 계측·타당성 조사 지원 및 배후·실증 단지 단계적 구축 등 지속 가능한 신재생에너지 확산기반 구축을 제시하였다. 하지만, 해상풍력발전에 대한 지역 수용성 확보 등의 문제로 실증사업의 확산사업은 지연되고 있으며, 어민의 생활어업권 침해에 따른 소득원 보상이 주요 쟁점이 되고 있다.
동해는 부유식 해상풍력 발전단지 입지조건으로 포항에서 제주도까지 해안선으로부터 20 km 내외 지역 수심은 130~150 m, 연평균 풍속 7.5~8.5 m/s로 경제성은 충분한 것으로 파악되었다(Choi et a1., 2018). 하지만, 고정식 해상풍력에 비해 깊은 수심으로 먼바다에 설치되기 때문에 육상 풍력발전 및 고정식 해상풍력발전단지 조성 시 발생하는 민원과 차이가 있으나 국내는 관련 자료 및 정보가 부족하여 주민의 인지도가 낮은 편이다.
해상풍력단지 사회적 수용성 제고는 필연적 사항으로 유럽 일부 국가에서는 양식, 관광, 낚시 및 레저 등 사업모델 개발을 시도하고 있으며, 미국은 해상유전에 상업적 양식 가능성 파악을 위해 외해양식을 처음으로 시도하여 해상 가두리 양식까지 확대하였다(Kang et al., 2016). 해상풍력 공존형(Co-location) 프로젝트는 2012년 영국 연안 해상풍력발전시설에서 어패류 양식을 장려하기 위해 시작된 프로젝트이며, 국내는 서남해 해상풍력 산업융합설비사업으로 바다목장 사업의 경제적 효과분석에서 어획효과 증대, 어가의 소득증대 등 긍정적 효과가 있는 것으로 산출되었다(Choi et al., 2015). 풍력 터빈 자켓을 활용한 재킷형 가두리(Jacket-Cage) 양식개념은 자켓 지지구조물을 공유하여 사용할 경우 어망으로 인한 추가하중, 부식, 해양생물 성장, 조류 포식자의 터빈 또는 지지구조물과의 충돌 등 보완이 요구된다(Wei, 2015).
국내 수산물 소비량은 2018년 기준 68.1 kg/인으로 세계 주요국 중 1위이며, 동해 대표 수산물 브랜드인 영덕 대게는 2020년 기준 15,548톤으로 2015년 대비 63% 급감하여 수산 자원은 식량안보 차원으로 접근해야 하며 대체 어종 개발을 통한 소득증대가 시급한 실정이다.
외해양식 시설물은 2005년 제주도 외해양식영어조합법인에서 미국 외해양식설비를 도입하여 최초로 외해 가두리 양식을 시작하였으며, 2010년 제주도와 전라남도에서 국내 최초 외해양식 정식 면허를 취득하였다(NIFS, 2012). 2019년 기준 외해 양식장은 총 10개소(198 ha)로 국내 외해양식 어종은 연어, 고등어, 참돔, 돌돔, 방어, 참다랑어가 있으며, 이 중 동해는 연어, 방어 등을 양식하고 있다. 참다랑어는 2006년 국립수산과학원의 참다랑어 양식기술개발 로드맵 연구를 시작으로 경남 욕지도 2개소와 제주 서귀포 1개소에서 면적 15~20 ha로 내파성 가두리, 수중가두리, 부침식 가두리 형태로 운영되고 있으나 안정적 종자확보, 태풍, 적조 등의 해양환경 변화 대응은 필수적 요구사항이다.
본 연구는 기후변화에 따른 국내·외적 에너지 기술 전망, 수산자원 변화에 대응하고 동해 부유식 해상풍력 발전단지 조성과 수산업공존을 위한 방안으로 수심 35 m 이상의 외해역에 참다랑어 양식 가능성과 지속 가능한 경제적 가치 등을 제시하였다. 기존의 해상풍력과 수산업 공존모델형인 하부구조물 및 공간 또는 내수면이 아니라 부유식 해상풍력발전단지 내 가두리를 설치하여 해상풍력발전단지 모니터링 시스템을 공유하고 통합·운영하는 방안, 연계 기술, 지역 주민의 수익 창출 결과 등을 검증함으로써 글로벌 에너지 패러다임에 대응하고 부유식 해상풍력발전단지 조성의 긍정적 인식변화를 추구하고 재생에너지와 수산자원 연계를 통한 어민 소득 증대 및 지역 경제 활성화의 가능성을 확인하였다.
2. 해상풍력발전단지 조성 공학적 이론 및 단지 내 가두리 양식 산업 공존모델 방안
2.1 해상풍력발전단지 공학적 이론 및 관련 기술

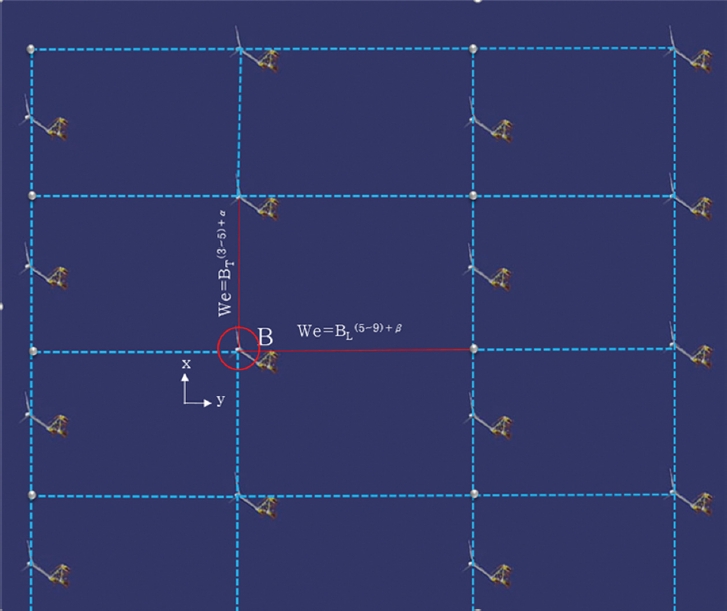

부유식 해상풍력발전단지 조성에 필요한 공학적 이론은 설비 구조 및 해양의 특성을 다각적 측면에서 접목·융합시켜야 하지만 Table 1은 해상의 풍력발전기 부유체, 해저 고정을 위한 앵커, 해상구조물을 파랑으로부터 보호하기 위한 부유식 방파제 설계(Choi et a1., 2019)를 위해 사용한 이론 중심으로 정리하였다. 특히, 부유식 해상풍력발전단지의 발전기 배치는 매우 중요한 설계 인자로 부유식의 경우 후류효과(Wake effect)에 의해 로터 블레이드(Rotor blade)의 5~9배를 유지해야 하며 계류에 의한 이동성을 고려하여 배치해야 한다(Choi, 2019). Fig. 1은 부유식 해상풍력발전기 배치 효과를 적용하여 나타낸 조성도이다.
Theory for FOWPG (Floating Offshore Wind Power Generation) field building
Layout plot of FOWPG field by wake effect.

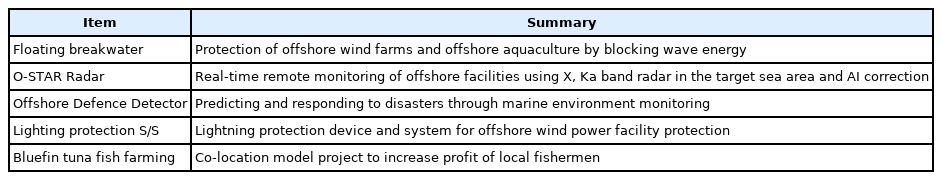

Table 2는 부유식 해상풍력발전단지를 조성, 운영관리를 위해 필요한 기술 등을 나타낸 것으로 모니터링 기술, 시설물 보호 기술, 단지 조성을 위한 주민 수용성 제고를 위한 방안들을 포함하고 있다.
Related technologies with FOWPG
2.2 동해 참다랑어 종자 확보
동해 해역 수온은 쿠로시오 해류 및 기후 온난화 등의 영향으로 참다랑어 치어가 겨울나기 위한 최저온도 12℃를 유지하며, 수백m만 나가도 외향 영향을 받고 수심이 깊어지는 조건을 갖추고 있다.
종자 및 치어 확보는 동해 해상에서 포획된 참다랑어를 해상풍력발전단지 내 외해 가두리로 이송하여 양식하는 방안, 육상의 종자 생산사업을 통해 육상수조에서 생산된 수정란 및 치어를 사육하여 외해 가두리에서 양식하는 방안과 일본 등에서 치어를 수입하는 것이다. 일본의 참다랑어 양식도 안정된 사육을 위해 최저 수온 13oC 이상, 수심 30~50 m 주변 해역에서 종묘를 확보한 후 외해로 진출하고 있다.

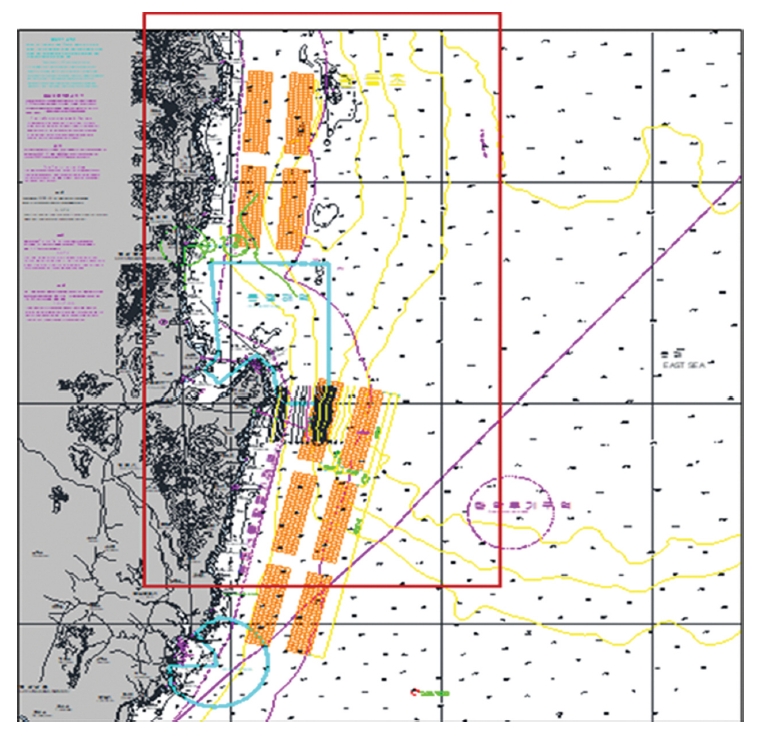

Fig. 2는 동해안의 영해한계선까지 부유식 해상풍력단지 잠재발전용량 및 예상 배치도를 나타낸 것으로 잠재발전 가능 면적은 부유식 해상풍력은 해안선에서 5 km(~영해한계선)까지 6 MW급 기준 6,386 km2, 고정식 해상풍력은 해안선에서 5 km까지 3 MW급으로 1,548 km2로 추정되었다.
Floating offshore wind power generation field potential generation capacity and estimated layout at East Sea.

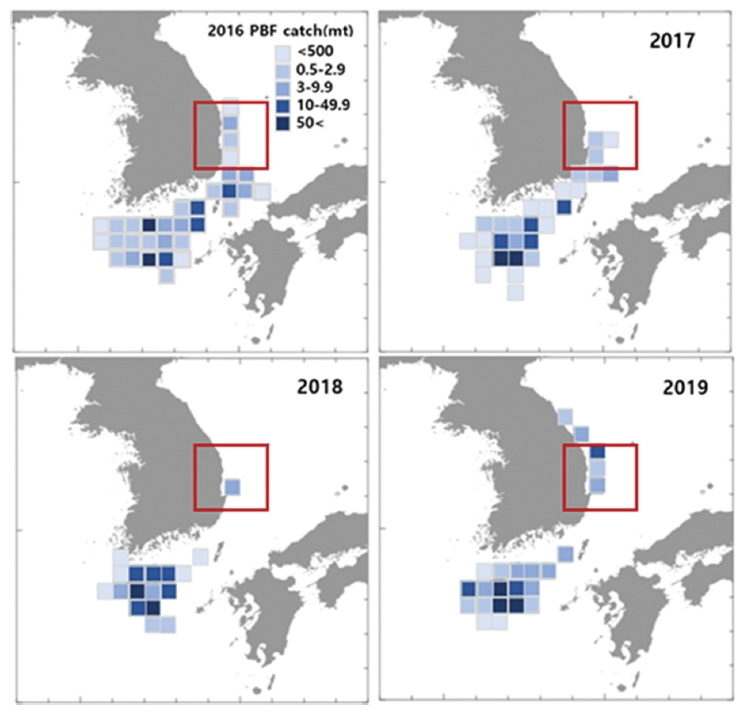

Fig. 3은 2016년 이후 우리나라 연근해에서 참다랑어(Pacific bluefin tuna)가 어획된 해역으로, 주로 제주도에서는 1월부터 3월 선망(Purse seine fleets)으로, 일부는 일 년 내내 동해안의 정치망(Set net)을 통해 2018년 535톤, 2019년 9월 기준 567톤이 어획된 것으로 조사되었다(Kim et al., 2019) 동해에서 포획된 참다랑어를 해상풍력발전단지 내 가두리로 이송하여 외해양식으로 연계할 수 있음을 알 수 있다.
Catch distribution of Pacific bluefin tuna caught in the Korean water, 2016~2019.

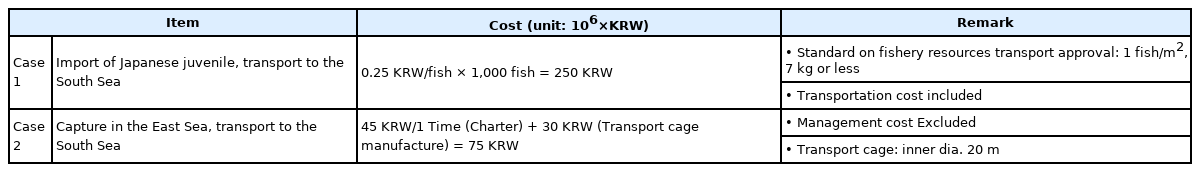

Table 3은 치어를 확보하는 과정에서 발생하는 비용을 조사한 것으로 국내 참다랑어 양식은 대량 수정란 확보기술의 한계로 일본 치어 수입에 의존하고 있으나 이송시 발생 폐사 책임은 국내 경영체가 부담해야 한다. 현재 운영 중인 남해안 양식장으로 수입·이송할 경우 1,000마리 기준 2억5천만 원이 소요되며, 동해에서 포획된 치어를 이송할 때는 7천 5백만 원 이상의 이송 비용이 필요한 것으로 조사되었다. 또한, 동해에서 정치망으로 포획된 참다랑어는 평균 10 kg급으로 전문적인 이송 기술이 요구된다. 본 연구에서 제시한 동해 가두리 양식장에서 사육할 경우, 장거리 이송 등에 따른 추가적 비용 및 폐사 등의 위험부담을 감소시킬 수 있다.
Costs incurred in transporting juvenile bluefin tuna
2.3 부유식 해상풍력발전단지 조성 연계 양식장 설치
정부는 2024년까지 부유식 해상풍력 시스템 개발 완료예정으로 주민 수용성 연관 대체어장확보, 해양환경변화에 따른 어족자원 감소 극복을 통한 소득원 창출과 외해양식 스마트플랜트 구축을 추진하고 있으며, 서남해 고정식 해상풍력 발전단지는 해상풍력 하부구조물을 활용하여 2022년까지 단지 외각부 테두리를 따라 양식장 조성, 인공어초 설치 등을 통해 수산업 공존모델 실증사업을 하고 있다.

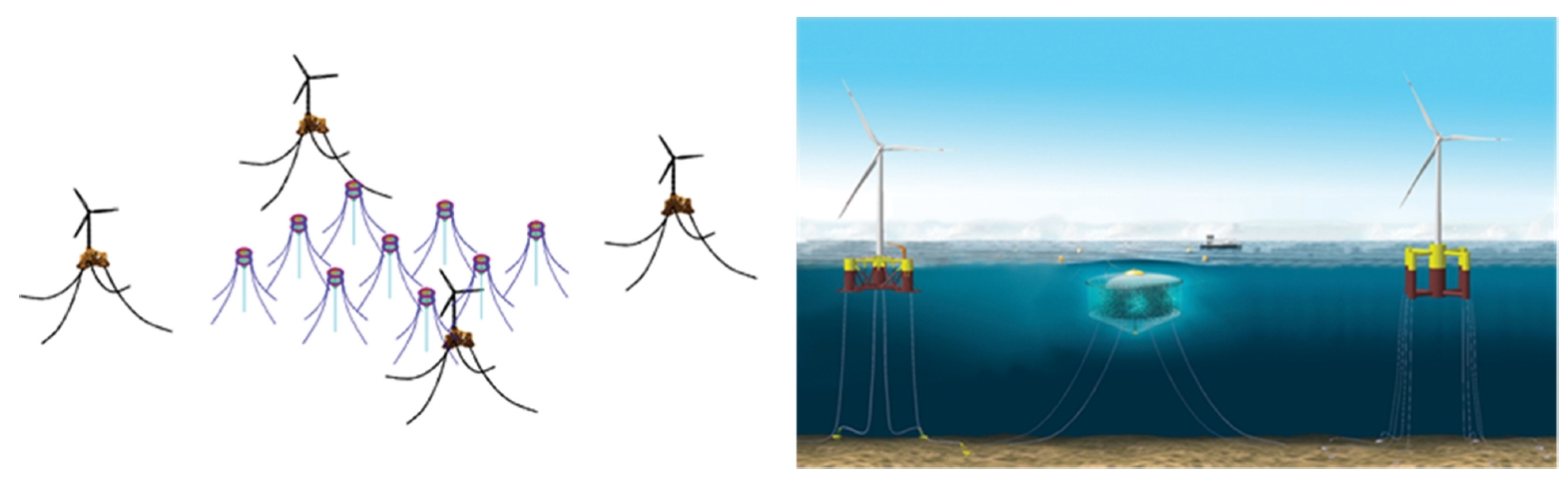

Fig. 4는 5 MW급 부유식 해상풍력발전단지와 직경 30 m 가두리 양식시설 공존모델의 개념도로 기존의 해상풍력발전단지 수산 공존형인 하부구조물 및 외부 공간을 활용하는 방식과 달리 발전단지 내 후류효과에 따른 배치 간격인 이격거리 750~1,000 m 공유수면을 활용하여 참다랑어 가두리를 설치하는 모델을 제시한 것이다. 부유식 계류 시스템 설계기준으로 수심 100 m 내외에서 9개의 가두리 설치가 가능한 것으로 추정되었다. 참다랑어 양식 가두리는 동해의 파랑, 조류 등의 유체력에 대한 강도 분석, 소재에 따른 응력 분석 등이 필요하며, 태풍, 적조 등의 피해 대응을 위해 남해의 내파성 가두리와 제주의 수중가두리의 장·단점을 보완한 부침성 기능이 추가될 필요가 있다.
Key map of aquaculture co-location model in floating offshore wind power field at East Sea.
Table 4는 해상풍력발전단지 내 참다랑어 양식장을 운영할 경우 예측되는 수익을 산출한 것으로 직경 30 m 기준 총 체적은 14,000 m3, 참다랑어 사육밀도 2~3 kg/m3로 약 30 kg까지 사육할 경우 1,000여 마리를 수용할 수 있으며 가두리 1개당 4.7억 원/년으로 500 MW 해상풍력발전단지 조성 후 3,400억 원/년 수익 창출을 기대할 수 있다.
Predicting profit by farm operation in 0.5GW FOWPG field
2.4 해상풍력발전단지 운영·관리 통합한 양식장 스마트화
세계적 양식기업은 첨단기술 및 시스템을 통해 양식어업을 관리하고 있으며, 국내는 기업화, 스마트화를 통하여 고부가가치 양식어업 등을 통해 2030년까지 스마트 양식장 보급률을 12.5%까지 확대 계획하고 혁신적 비전을 제시하고 있다. 해상의 풍력발전단지를 최적 운영·관리, 재난안전사고 예방 및 대응체계를 구축하기 위해 요구되는 기술 및 시스템을 양식장 운영에 활용하고 스마트화를 도입한다면 예산의 중복적 투자를 축소할 수 있으며, 수산업 기술의 자동화 및 지능화를 추구할 수 있다. 스마트 양식 기술 중 사육환경 측정과 자동 제어 기술은 가장 큰 부가가치를 창출할 수 있는 분야로(Lee et al., 2021) 관련 운영기술을 연계할 수 있다.

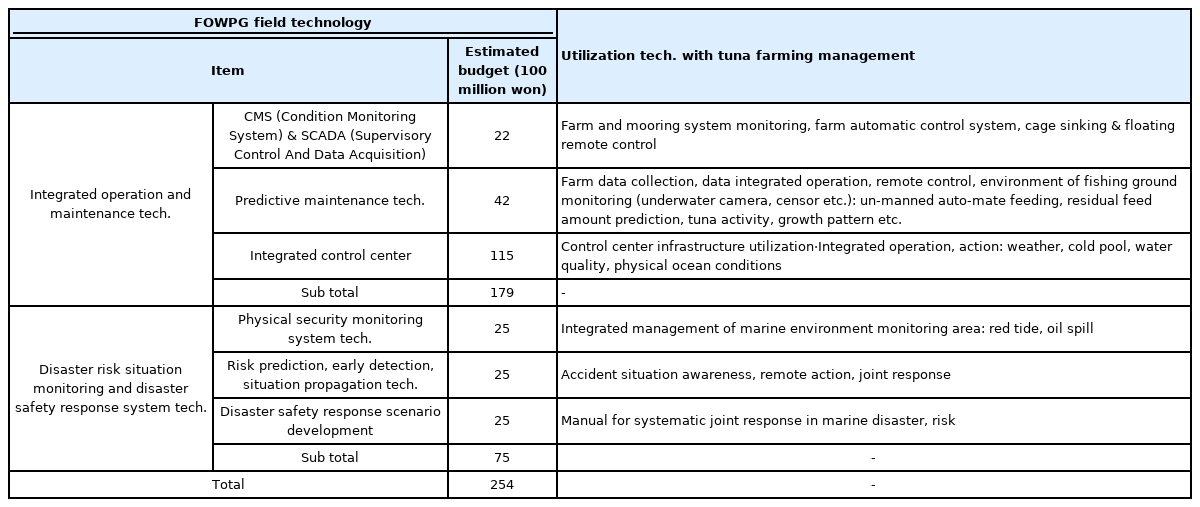

Table 5는 재생에너지 3020 정책목표 달성을 위해 부유식 해상풍력 2GW 개발 기준 시 풍력단지 운영관리기술 개발을 위한 소요 예산 254억 원 및 양식장에 활용할 수 있는 기술을 나타낸 것이다. 운영을 위한 기술뿐만 아니라 육·해상관리 인프라도 공동 이용함으로써 관리비용 감소도 가능할 것이다.
Scope of farm management in connecting with FOWPG operating monitoring technology

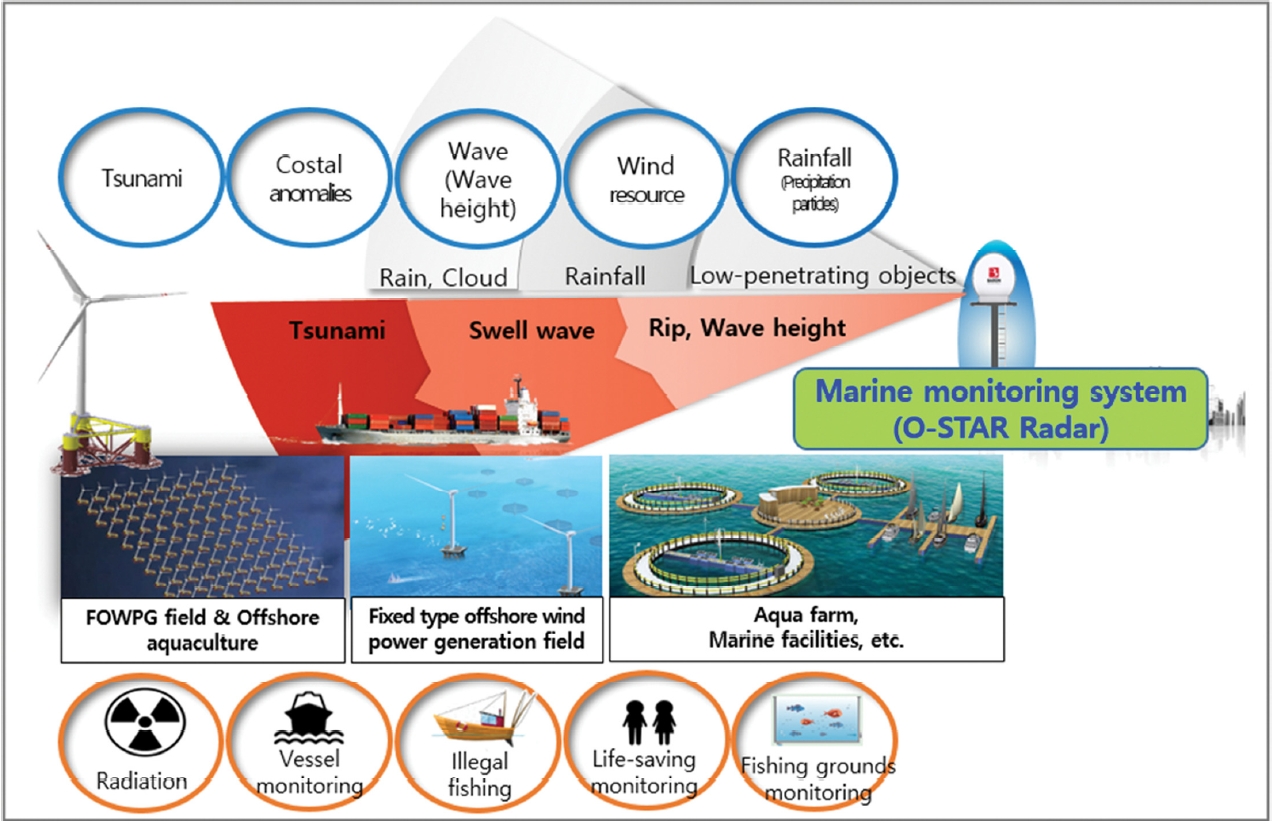

Fig. 5는 본 연구에 포함된 공존형 모델인 부유식 해상풍력 발전단지 및 가두리 양식장 관리를 위한 해상 관측 및 실시간 모니터링 시스템인 신기술 O-STAR(Ocean Space Technology Analysis Recording) Radar 예시를 나타낸 것으로 관측대상 해역에 X, Ka 밴드 레이더를 통한 기상데이터를 참조, AI 보정을 통해 해상풍력발전단지 등 해상시설물 보호 및 안전 대응을 위한 실시간 원격 감시가 가능하다.
Example of operation tech. linked to FOWPG field monitoring system.
3. 공존모델 부가적 효과
3.1 해상풍력발전단지 발전 수익

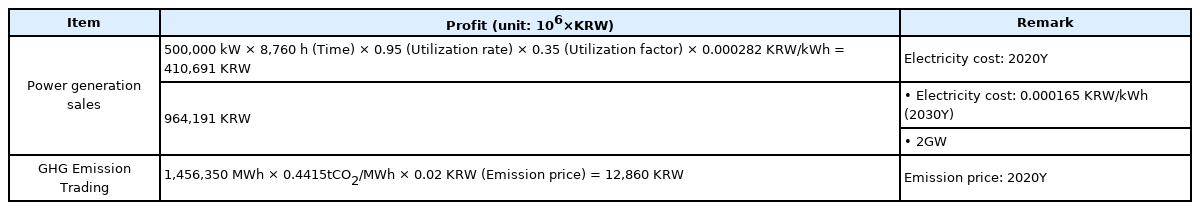

대규모 부유식 해상풍력발전단지 조성은 재생에너지 보급 목표달성과 전력생산이다. Table 6과 같이 해상풍력발전단지 0.5GW 운영을 통해 2020년 발전단가 적용 시 전력판매 수익 4,107억 원, 정부의 동남권 부유식 해상풍력발전 4.6GW 조성 목표와 2030년 발전단가 132~165원/kWh를 적용했을 경우 9,600억 원의 수익을 기대할 수 있다. 풍력발전단지에서 발생하는 전력은 가두리 자동화 운영의 전력공급원 역할도 할 수 있다. 또한, 연간 64만t CO2 절감효과가 있으며 탄소 배출거래 시 129억 원 배출권 수익을 예상할 수 있다.
Predicting profit by operating FOWPG field
3.2 관광산업 파급효과

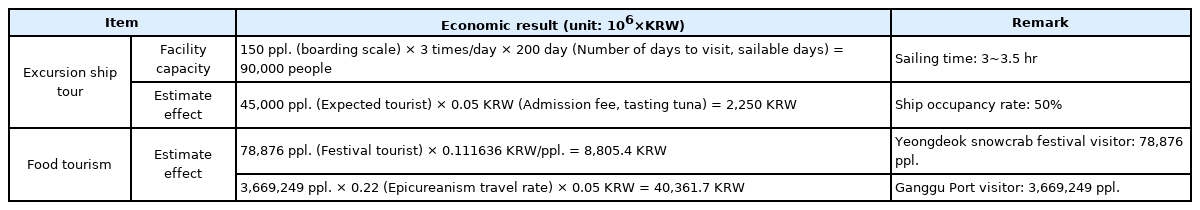

동해 부유식 해상풍력발전단지 조성과 연계한 참다랑어 양식장 관광 중심의 수입예측은 경북 영덕군 풍력발전단지 및 영덕 대게 축제기준으로 추정하였다. Table 7과 같이 2019년 풍력발전단지 방문객은 762,997명/년이며 유람선 탑승 규모, 이용률을 고려하여 해상풍력발전단지와 연계한 관광 수입은 연간 22.5억 원, 참다랑어 음식 관광 수입은 491억 원이 발생할 것으로 예측되었다.
Annual tourist industry economic effects
3.3 대표 어종 대체효과

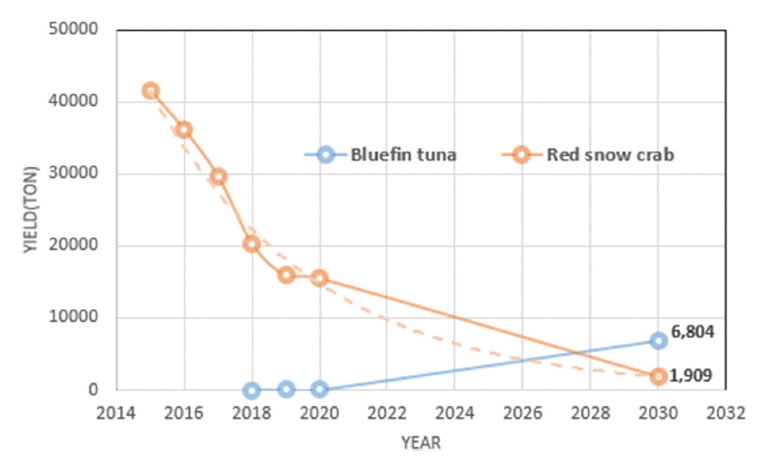

동해 대표 수산물인 붉은 대게는 어민의 주요 소득원이지만 기후변화 등의 영향으로 생산량은 지속해서 감소하고 있으며, 지수함수 예측모델을 통해 해상풍력발전단지 내 참다랑어 양식의 소득 대체 및 창출 가능성을 예측하였다. 2020년 기준 양식 참다랑어는 4.4만 원/kg(생산량 26톤, 생산금액 1,133 백만 원)이 생산, 판매되었으며, Fig. 6은 0.5GW 해상풍력발전단지 조성 기준으로 2030년까지 붉은 대게 및 참다랑어 생산량을 나타내었다. 2028년 이후 참다랑어는 6,804톤, 대게는 1,900톤으로 생산량 대체효과로 주요 소득원이 될 것으로 추정된다.
Comparative prediction of bluefin tuna and red snow crab production.
4. 결 론
본 연구에서는 동해 부유식 해상풍력발전단지 조성과 공존할 수 있는 모델로서 참다랑어 양식장 조성 방안을 제시하고 경제적 효과를 검토하여 해상 공유 가능성을 확인하였다. 기후변화에 따른 어종과 생산량 변화로 필연적 선택을 통한 소득원 창출이 요구되고 정책적 에너지 개발 목표달성, 양식산업의 스마트화 구축 시점에서 부유식 해상풍력발전의 특성상 수심 100 m 내외에서 설치할 수 있으며 단지 내 조성 방안으로 고정식 해상풍력발전단지 수산 공존모델과는 차별화할 수 있었다.
해상풍력발전 단지 내에 참다랑어 양식을 위한 종자 또는 치어 확보는 기존의 수입방식 또는 남해 또는 제주에서 이송하는 방식 대신 기후온난화 영향으로 동해의 정치망 포획량이 증가하고 있는 참다랑어를 약 18개월 사육, 30 kg 정도에서 판매하는 방안으로 2030년 0.5GW 단지 내 81개 이상의 가두리를 설치한다면 378억 원의 수익을 예측할 수 있었다. 또한, 해상풍력발전단지 운영관리 기술을 공유하여 개발하고 기반 시설물 및 모니터링 시스템을 연계하여 활용한다면 예산의 중복투자를 피하고 외해양식의 스마트 관리가 가능할 것이다. 수산공존모델의 부가적 수익은 해상풍력발전단지 전력 판매 4,107억 원이며 탄소 배출권으로 환산할 경우 129억 원으로 추정되었다. 관광자원으로서 해상 풍력단지와 참다랑어 양식장 현장체험을 통한 22.5억 원과 육상 축제 및 음식 관광 수입 491억 원으로 직접적 발생 수익은 연간 총 513.5억으로 나타났다. 동해 대표 브랜드인 붉은 대게 대비 참다랑어 양식 생산량 대체효과는 2028년 이후 가능하며, 주요 소득원으로 자리 잡을 수 있을 것으로 분석되었다.
에너지 정책, 수산양식의 글로벌화에 대응하고 동해의 특성을 반영한 부유식 해상풍력발전단지 조성과 참다랑어 양식의 공존 실현을 위해 참다랑어 동해 어획 쿼터 해결방안, 사회적 수용성 제고를 위한 방안으로써 정책적 관심이 요구된다.
