3.1 기본방정식

유체 중에서 계류된 선체에 작용하는 힘으로는 선체의 운동에 의해 발생하는 유체 동력학적 힘과 유체 정력학적 힘, 입사파에 의해 선체에 작용하는 파 강제력, 계류장치에 의해 작용하는 계류력 등이 있다. 여기서 파 강제력이란 동유체력들 중 하나이고 선박을 향해 다가오는 파들에 의해 배가 받는 힘을 이야기 한다. 이러한 힘들을 이론적으로 정확하게 구하기는 불가능하다. 그러므로 여러 가지 가정을 함으로써 물리적 모델을 계산이 가능한 수학적 모델로 바꾸어야 한다.

본 연구에 사용된 모형에서는 속도포텐셜을 도입한 후 선체의 운동이 미소하다고 가정하여 선체의 운동을 변수로 하여 유체의 동력학적 힘과 파 강제력을 선형화하여 구하였다. 실제의 해상상태는 매우 불규칙적이어서 선박의 운동을 직접 관측 하는 것은 매우 복잡하다. 그러므로 파고가 작다고 가정하여 불규칙적인 해상상태를 규칙적인 선형파들의 중첩으로 생각하여, 규칙파 중에서의 선체운동을 계산한 후 스펙트럼 해석을 통하여 불규칙파 중에서의 운동을 예측한다. 본 연구에서는 유의파고와 특성주기의 변수로서 표현이 가능한 Bretschneider 스펙트럼을 이용하여 불규칙 해상상태를 가정하였다.

선박의 계류장치로는 계류삭과 방현재가 있는데 두 가지 모두 선체의 운동에 대해 비선형성을 갖는다. 그러나 본 연구에서는 주파수 영역에서의 선체의 운동을 해석하기 위해서 이들이 운동에 대해 선형성을 갖는다고 가정하여 계류력을 구하였다. 규칙파 중에서 선체의 선형운동 방정식은 식 (1)과 같다.

여기서, M_jk=선체의 질량, A_jk =선체부가질량, B_jk =감쇠계수, R_jk=복원력, ω =파 진동수, i=-1 , a_k=선체운동의 진폭, F_j=파 강제력

위 식에서 선체에 작용하는 유체력으로는 부가질량과 감쇠력으로 나타내어지는 동유체력, 파랑에 의해 작용하는 파 강제력, 선체 운동에 의해 발생하는 부력의 변화에 의해 선체에 작용하는 유체 정력학적 힘이 있다. 또한 계류장치에 작용하는 계류력이 선박의 운동에 대해 복원력으로 작용한다 (Ann, 1986 ; Ann and Rhee, 1987).

본 연구에서 사용한 선박 동요 해석 모델은 Ann (1986), Ann and Rhee (1987)가 개발한 Green 함수 모형을 기초로하여 단주기 및 장주기 파랑에 의한 동요 해석이 가능하도록 장단주기 파랑의 파 강제력을 각각 구하여 합성하는 부분을 추가한 것이다. 본 모형은 기본방정식을 적분방정식으로 변환하여 해를 구하는 Green 함수법을 사용하여 방사문제와 산란문제를 풀게 된다. 특히, Green 함수법은 적분방정식을 경계치 문제로 풀게 되므로 주어진 경계조건으로 경계치를 미리 산정해 놓으면 계산시간이 매우 짧아지며, Green 함수를 이용하여 두 물체의 상호 영향력을 해석하므로 안벽과 부유체의 상호 거동 해석에 매우 편리하다.

3.2 동유체력과 파 강제력

식(1)에서 A_jk 와 B_jk는 선박의 k 방향 운동에 의하여 선체에 작용하는 j 방향의 동유체력이고, F_j는 입사파에 의해 선박에 작용하는 파 강제력이다. 이 힘들을 물리적으로 구하기 위해서는 여러 가지 가정들을 도입하여 계산이 가능한 수학적 모델로 만들어야 한다. 먼저 유체는 비점성, 비압축성으로 가정하고 유체의 비회전성으로 가정하여 속도포텐샬을 도입한다. 파고는 작다고 가정하여 선형파 이론을 적용하고 동시에 선체의 운동이 작다는 가정을 도입함으로써 다음과 같이 속도포텐샬을 분리한다.

여기서, Φ₀ = 입사파의 속도포텐샬, Φ₇ = 입사파의 선체에 의한 산란 속도포텐샬, Φ_i = i 모드의 선체운동에 의한 방사 속도포텐샬

여기서, S₁=선체의 침수표면, S₂=안벽(jetty)의 침수표면, σ = 용출 점의 세기, n_P= P 점에서 유체장 밖으로 향한 단위법선, G(P, Q) = Green 함수 (Q에 위치한 단위 용출 점에 의한 P에서의 속도포텐샬)

방사문제에서는 정수 중에서 선박과 안벽 간의 상호 작용하는 유체력으로 이루어져 있다. 이 유체력을 구하기 위해서는 다음과 같은 경계조건이 주어져야 한다. 식 (4)의 물체 표면에서의 경계조건은 방사문제에서는 다음 식과 같이 주어진다.

산란문제에서는 파랑중에서 선박이 움직이지 않도록 구속시키고 푼다. 지배방정식, 자유표면조건, 방사조건, 해저경계조건은 산란문제와 동일하고, 선체경계조건만 다르다. 선체경계조건은 다음과 같다.

또한, Green함수는 다음과 같은 형태의 유한수심에서의 단위 용출 점에 대한 함수를 사용한다.

여기서, P = (x, y, z), Q = (ξ, η, ζ), r =(x – ξ)² + (y – η)² + (z – ζ)², r₁= (x – ξ)² + (y – η)² + (z + 2h + ζ)², R= (x – ξ)² + (y – η)², v= ω²⁄ g, h =수심, k = 파수, v = k tanh kh를 만족하는 실근, k_i=파수, v = k_i tanh k_ih를 만족하는 실근

위의 식 (6)은 수평거리가 가까울 경우에 사용하고, 식 (7)은 수평거리가 비교적 먼 경우에 사용하는 것이 편리하다. Green 함수의 해로 주어지는 Bessel 함수는 용출 점에 가까울 수록 무한대로 발산하는 성질이 있다. 따라서 Green 함수 모형에서는 두 점의 수평거리가 가까울 때와 먼 때를 분리하여 계산하고 있으며, 그 경계 값은 무차원 수 kR로 구분하고 있다. 수치계산에서는 두 점의 거리가 가까울 때 발산하는 해를 수렴하도록 근사적으로 풀어야 하며, 본 연구에서는 식 (6)을 사용하여 Green 함수 해를 구하도록 하고 있다. 해가 발산하는 경계는 여러 번의 시험계산을 통하여 정하게 되고, 본 연구에서는 이 경계로써 kR = 0.05 로 주었다.

이와 같이 속도포텐샬이 구해지면 이 속도포텐샬을 선형화된 Beruoulli 방정식에 대입하여 다음과 같이 유체 동압력을 구할 수 있다.

식 (8)을 정수압으로 무차원화 하면

이 되고, 다음과 같이 무차원화된 동압력 p′를 얻을 수 있다.

여기서, φ는 무차원화된 속도포텐샬로써

로 표시된다.

식 (9)를 선체표면에 대하여 적분하면 방사문제에서는 부가질량과 감쇠계수를 구할 수 있고, 산란문제에서는 파 강제력을 구할 수 있다.

3.3 복원력

계류된 선박이 운동을 하면 선체는 선박의 운동에 따른 부력의 변화에 의해 발생하는 정유체력과 계류장치에 의한 강성력이 복원력으로 작용한다. 계류장치에는 계류삭과 펜더가 있는데 이들을 모두 선형 스프링장치로 가정하여 복원력을 구한다. 정유체력에 의한 복원력 계수는 원점을 무게중심에 취하였을 경우 다음과 같다.

이 식에서 S는 수선면적을, S₁₁과 S₂₂는 각각 종 방향 2차 모멘트와 횡 방향 2차 모멘트를 나타낸다. 또한 V ̃는 선박의 배수용적을 나타내고, BG는 부심에서 무게 중심까지의 연직높이이다. 위 식의 3항을 제외한 나머지 계수는 모두 0을 취하면 된다.

3.4 관성력

물체가 관성운동을 하면 물체는 가속도에 비례하는 관성력을 갖게 된다. 본 모형의 경우에도 선박이 정현 운동을 하게되므로 관성력이 존재한다. 선박의 운동방정식에서 보면 이 힘에 관계하는 계수는 M_jk 이다. 이 계수의 각 성분은 다음과 같다.

여기서, Ijk= ∬ ∫ṼS ρB[X→⋅ X→ δij-XiXj]dṼ, X→ = 거리 벡터,

δ_ij = Krone-cker Delta 함수 (i = j 이면 1, i ≠ j 이면 0), ρ_B =선체의 질량 밀도

이 식은 원점을 선박의 무게 중심에 취하였을 경우의 식이고, 다른 위치에 원점을 취할 경우는 나타낸 항들 이외에도 다른 항들이 다수 포함되어야 한다.

한편, 본 모형의 검증은 Sakakibara et al. (2001)이 실시한 동요량의 현지 계측 결과 및 Kubo et al. (1988)의 모형과 비교하여 실시하였으며, 검증 결과는 Kwak et al. (2013)에 제시되어 있다.

4.1 동요량 계산 조건

본 연구에서는 포항신항 제 8부두의 항내 슬립에 위치한 선석을 대상으로 일반화물선 5,000톤, 10,000톤, 30,000톤에 대하여 동요량을 계산하였다. Fig. 2는 항만공진해석을 위한 계산영역과 선박동요해석을 위한 계류선박의 위치를 나타낸 것이다. 계류선박은 계류 장치에 의한 복원력이 동요량에 큰 영향을 미치므로 동요 해석에 있어서 계류시스템의 특성을 수치모형에서 잘 재현할 필요가 있다. Fig. 3은 수치계산에 사용된 선박의 계류시스템 및 파랑의 입사각도를 정의한 모식도이다. 본 논문에서는 계류삭과 방현재의 계류장치에 대한 입력정보를 반영하여 계류장치에 의한 복원력을 해석하였다. 계류삭과 방현재의 입력정보는 선인장력, 탄성계수, 계류력이 작용하는 위치좌표, 계류삭의 경사각 및 회전각 등이 주어졌다. 그 밖에 선박의 동요해석에 사용된 선박의 제원 및 계류삭, 방현재의 수를 정리하면 Table 2와 같다.

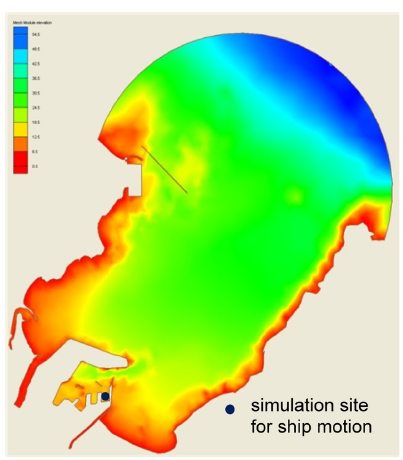

Fig. 2.

Bathymetry of Youngil-man area using wave field analysis and the simulation site for ship motion.

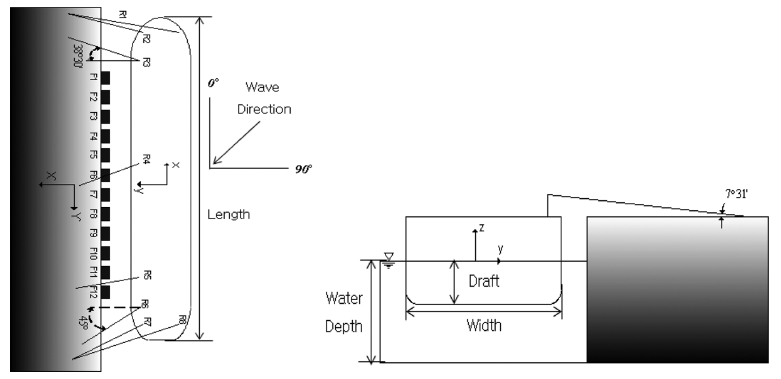

Fig. 3.

Definition sketches of the mooring systems and wave direction.

Table 2.

Ship and mooring conditions for simulation of Pohang new harbor.

본 연구 대상 지역인 포항신항 제 8부두의 항내 슬립 안쪽은 안벽에 의한 다중반사로 공진현상이 뚜렷하며 장주기 및 단주기 파랑이 중복파를 형성한다. 항내 슬립에 계류된 선체는 입사파랑의 직접적인 영향을 받기도 하고 안벽에 의한 반사파 및 중복파의 영향을 받게 되므로 동요 계산은 여러 개의 파고 및 주기 성분이 다양한 입사각도로 선체에 작용하는 현상을 시뮬레이션하게 된다. 계류선박에 대한 입사파의 방향은 입사파 및 반사파의 선체 입사각도를 반영하여 15^o, 45^o,

75^o로 선정 하였다. 단주기 파랑조건의 주기는 8, 9, 10, 11, 12 s로 하였고, 파고는 0.2~1.0 m의 범위로 하였다. 이는 항내 파랑관측자료(Pohang Regional Maritime Affairs and Port Office, 2010)로부터 얻어진 하역중단 시 관측파랑의 분석 결과를 이용한 것이다. 또한 장주기 파랑 조건은 CG WAVE모형(Demirbilek and Panchang, 1998)을 이용하여 포항신항에 대한 항만 공진해석을 실시하고 그 결과로부터 제 8부두의 공진주기인 동시에 대상선박의 고유주기인 주기 60 s의 파랑을 선정하였으며, 이 때 파고 0.12 m는 하역중단 시 파랑 관측자료의 장주기 파 분석 결과를 이용한 것이다(Table 3). 포항신항의 공진해석 결과는 Kwak et al. (2013)에 제시되어 있다.

Table 3.

Short waves conditions for simulation of Pohang new harbor

4.2 동요량 계산 결과

4.2.1 단주기 파랑만 고려한 경우

단주기 파랑만 고려한 경우는 주기 8~12 s의 단주기 파랑이 선체에 입사할 때 동요량을 계산한 것이다. 계산 예로써, 파랑이 10,000톤 선박에 75^o의 각도로 입사한 경우에 대하여 각 동요 성분별로 유의파고와 동요량의 관계를 나타내면 Fig. 4와 같다. 그림에서 점선은 Ueda and Shiraisi (1988)가 제안한 하역허용동요량을 나타낸다. 하역허용동요량의 의미는 선박의 동요량이 하역허용동요량을 초과하지 않을 때는 하역이 가능하고, 허용동요량을 초과하면 하역이 불가능함을 정량적인 수치로 제안한 것이다.

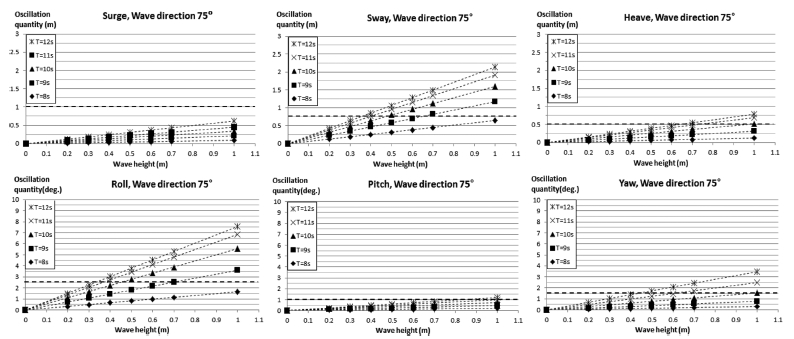

Fig. 4.

Computer simulation results of oscillation quantity excited by short waves (10,000 ton, wave direction of 75^o).

동요량의 변화를 보면 동일 유의파고에서는 파 주기가 길어질수록 동요량이 커지는 경향을 보인다. roll의 경우는 주기 8~9 s에서는 주기가 길어질수록 동요량이 큰 폭으로 증가하며, 11~12 s에서는 주기변화에 따른 동요량의 증가 폭이 작아졌다. 또한, 동일 주기에서는 파랑이 선박의 측면으로부터 입사 할 수록 동요량이 커지며 이때 주요 동요성분은 sway, roll인 것을 알 수 있다.

4.2.2 장·단주기 파랑을 고려한 경우

장·단주기 파랑을 고려한 경우는 단주기 파랑과 장주기 파랑이 선체에 동시에 작용할 때의 동요량을 계산한 것이다. 선박의 선형과 계류조건은 단주기 파랑만 계산한 경우와 동일하다. 계산 결과는 10,000톤 선박에 단주기 파랑이 75^o로 입사하는 경우에 대하여 각 동요 성분별로 유의파고와 동요량의 관계를 그래프로 도시하여 Fig. 5에 나타내었다.

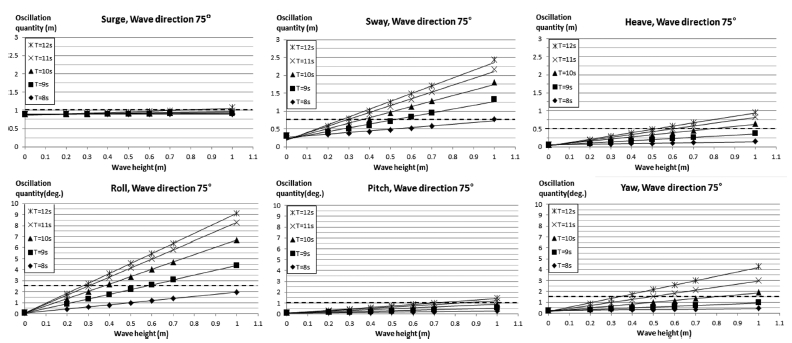

Fig. 5.

Computer simulation results of oscillation quantity excited by short and long waves (10,000 ton, wave direction of 75^o).

계산 결과는 파 주기가 길고 유의파고가 클 수록 동요량이 증가하게 되며, 입사각이 커질 수록 동요량이 증가하였다. 특히, Surge 성분은 단주기 파랑만 고려한 경우는 주기와 파고가 커짐에 따라 동요량이 완만하게 증가하였으나, 장주기 파랑이 동시에 작용하면 단주기 파랑의 주기와 파고에 관계없이 일정한 값을 나타내었다. 이것은 대상선박의 surge 동요 고유주기가 장주기 파랑과 상호작용을 일으키어 surge 동요를 더욱 크게 증가시킨 결과로 생각된다.

5.1 장주기 파랑을 고려한 하역한계파고 산정 방법

장주기 파랑이 항내로 내습할 경우 항만 공진 현상이 발생하고 특정 공진 주기가 선박의 고유주기와 일치하면 동요량이 크게 증가하므로 하역한계파고는 감소한다. 선박의 하역한계파고는 단주기 파뿐만 아니라 장주기 파랑을 고려하여 산정하여야만 실제 현상에 근접한 결과를 얻을 수 있다. 본 연구에서는 장주기 파랑에 의한 선박 동요량 및 하역한계파고를 Fig. 6과 같이 산정하였다. 먼저 CGWAVE모형을 사용하여 항만 공진해석을 실시하고 공진주기와 그 때의 진폭을 찾아내었다. 다음은 공진해석에서 찾아낸 주기와 진폭을 선박 동요 해석모형의 장주기 파랑조건으로 사용하였다. 그리고 여기서는 각 선형마다 장단주기 파랑조건 및 계류조건을 다르게 하여 장주기 파 및 단주기 파가 선체에 작용하는 힘, 즉 동유체력을 각각 계산하고 다시 이들을 합성하여 선체에 작용하는 외력으로 부여하였다. 동요 시뮬레이션으로부터 얻어진 계류선박의 동요량은 입사파고에 대응하는 동요량의 변화를 그래프로 표시하고, 각 주기별로 파고와 동요량과의 회귀식을 구하였다. 그 다음 단계는 앞에서 설명한 하역한계파고 산정 방법과 동일한 과정으로 진행된다.

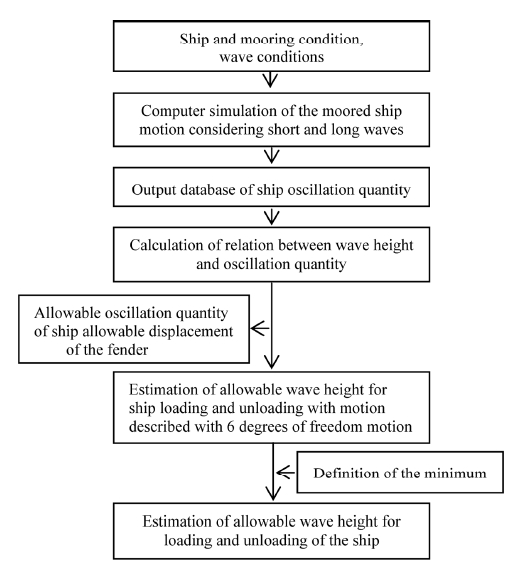

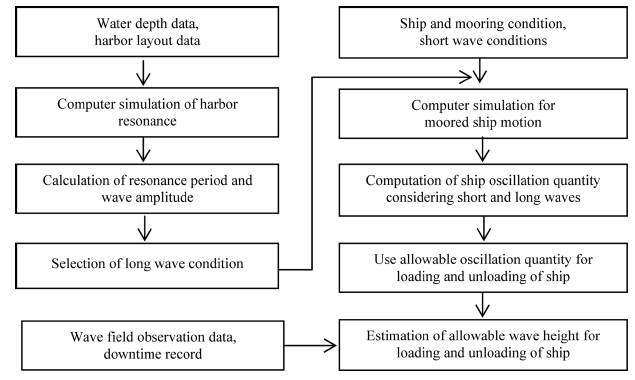

Fig. 6.

Computation process on allowable wave height for loading and unloading of the ship considering ship motion excited by long waves.

5.2 포항신항의 하역한계파고 산정 결과

본 연구에서는 포항신항 제 8부두의 항내 슬립에 5,000톤, 10,000톤, 30,000톤의 선박이 계류되었을 경우를 상정하고, 단주기 파랑만 고려한 경우와 장단주기 파랑을 고려한 경우의 하역한계파고를 산정하였다.

Table 4는 5,000톤에 대한 결과로써 단주기 파랑은 0.27~0.50 m, 장단주기 파랑은 0.19~0.50 m로 산정되었다. 그리고 Table 5는 10,000톤에 대한 결과로써 단주기 파랑은 0.33~0.50 m, 장단주기 파랑은 0.22~0.50 m로 산정되었다. 또한 Table 6은 30,000톤에 대한 결과로써 단주기 파랑은 0.50 m, 장단주기 파랑은 0.42~0.50 m로 산정되었다.

Table 4.

Results of allowable wave height for loading and unloading with change of wave periods and directions at pier 8 in Pohang new harbor (5,000 ton, unit in meter)

Table 5.

Results of allowable wave height for loading and unloading with change of wave periods and directions at pier 8 in Pohang new harbor (10,000 ton, unit in meter)

Table 6.

Results of allowable wave height for loading and unloading with change of wave periods and directions at pier 8 in Pohang new harbor (30,000 ton, unit in meter)

본 방법에 의한 결과는 입사파의 주기가 12 s일 때 0.19~0.50 m로서 설계기준 대비 16~62%감소하였다. 이러한 결과는 항만 설계시 항내정온도가 설계기준에는 만족할 지라도 선박 동요량의 증가로 인하여 하역중단 사례가 발생할 수 있음을 보여주는 것이다.

또한, 본 모형의 결과는 입사파의 주기가 12 sec인 경우, 입사 각이 15^o일 때는 설계기준 대비 0~44% 감소하였고, 입사각이 45^o일 때는 10~50%, 75^o일 때는 16~62%감소하였다. 따라서, 본 방법에 의한 하역한계파고는 선형이 작을 수록, 입사파 주기와 입사 각도가 클 수록 설계기준 보다 더욱 감소하였다. 이것은 현행 설계기준은 선형, 입사파의 주기, 입사각도와 무관하게 산정되었지만, 본 방법은 선형, 입사파의 주기 및 입사각도 등을 반영하여 하역한계파고를 산정하였기 때문이다.

한편, 단주기 파랑만 고려한 경우와 장단주기 파랑을 모두 고려했을 때의 하역한계파고를 설계기준 파고와 비교하면 Fig. 7~9와 같다. 그림에서 회색 실선은 설계기준을 나타내고, 마크된 실선은 단주기 파랑만 고려한 경우, 마크된 점선은 장단주기 파랑을 고려한 경우의 하역한계파고를 나타낸다. Fig. 7은 5,000톤에 대한 결과로써 장단주기 파랑을 고려한 경우는 입사파 주기가 8 s이후부터 설계기준보다 작아지기 시작하여 주기 12 s일 때는 파향별로 0.19~0.28 m를 나타내며, 단주기 파랑만 고려한 경우는 입사파 주기가 9 s이후부터 설계기준보다 작아지기 시작하여 주기 12 s일 때는 파향별로 0.27~0.32 m를 나타내었다. 그리고 Fig. 8은 10,000톤에 대한 결과로써, 장단주기 파랑을 고려한 경우는 입사파 주기 9 s이후부터 설계기준보다 작아지기 시작하여 주기 12 s일 때는 0.22~0.35 m를 나타내며, 단주기 파랑만 고려한 경우는 주기 12 s일 때 0.33~0.42 m를 나타내었다. 또한 Fig. 9는 30,000톤에 대한 결과로써, 장단주기 파랑을 고려한 경우는 입사파주기 11 s이후부터 설계기준보다 작아지기 시작하여 주기 12 s일 때는 0.42~0.50 m를 나타내며, 단주기 파랑만 고려한 경우는 모든 주기 설계기준보다 큰 값을 나타내었다.

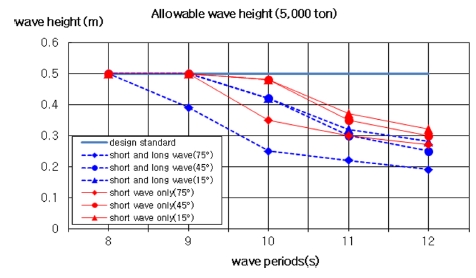

Fig. 7.

Results of comparison between design standards and computer simulation (5,000 ton).

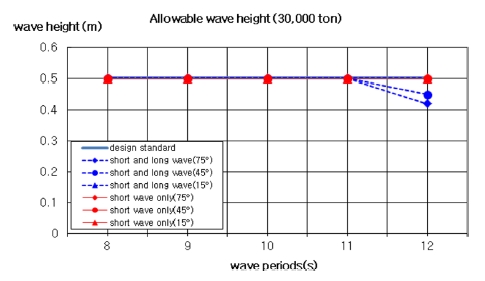

Fig. 9.

Results of comparison between design standards and computer simulation (30,000 ton).

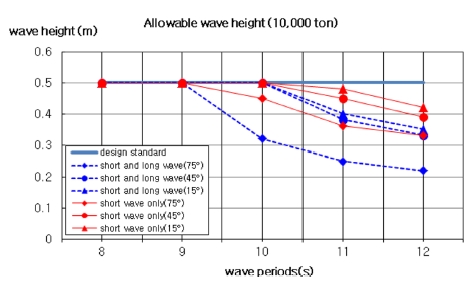

Fig. 8.

Results of comparison between design standards and computer simulation (10,000 ton).

여기서 장주기 파랑이 하역한계파고에 미치는 영향을 파악하기 위하여 입사파 주기가 12 sec일 때, 장주기 파랑의 고려유무에 따른 하역한계파고 결과를 비교하였다. 장주기 파랑을 고려한 경우는 고려하지 않은 경우보다 5,000톤은 8~16%, 10,000톤은 14~22%, 30,000톤은 10~16% 더 감소하였다. 특히, 30,000톤의 결과는 주기 12 s일 때 단주기 파랑만 계산하면 설계기준보다 크게 산정되지만, 장주기 파랑을 고려하면 설계기준보다 작게 산정됨을 알 수 있다. 따라서, 선박이 중대형선인 경우는 장주기 파랑에 의한 동요량 증가가 하역 한계파고 산정에 매우 중요하게 작용함을 알 수 있다.

5.3 하역중단 시 파랑 관측자료와의 비교

본 연구에서는 포항지방해양항만청에서 실시한 대규모 항내외 파랑관측으로부터 얻어진 자료(Pohang Regional Maritime Affairs and Port Office, 2010; Jeong et al., 2011) 중, 제 8부두의 항내 슬립에서 하역중단 시 관측된 파랑자료를 분석하고 본 방법에 의한 하역한계파고 산정결과와 비교하여 그 타당성을 검토하였다.

Table 7은 입사각이 75^o인 경우에 대해서 본 방법에 의한 하역한계파고 산정 결과와 현지 파랑관측 자료를 비교한 것이다. 표에는 하역중단시기, 선형, 하역중단 시 관측된 파고 및 주기를 표시하였다. 또한 본 방법에 의한 하역한계파고는 단주기 파랑만을 고려한 경우와 장단주기 파랑을 고려한 경우의 결과를 선박의 크기별로 정리하였고, 설계기준도 표시하였다.

Table 7.

Results of comparison between field data and computer simulation in case of wave direction of 75^o

포항신항 제 8부두의 항내 슬립에서 2008년 11월부터 2009년 1월까지 발생한 하역중단 사례는 대상선박이 1,200톤~35,000톤이었으며, 하역중단 시 관측된 파랑은 단주기 성분의 경우 파고 0.10~0.75 m, 주기 8~16 s이었고, 장주기 성분은 파고 0.10~0.20 m, 주기 48~60 s 이었다. 그리고 본 방법에 의한 하역한계파고는 5,000톤, 10,000톤, 30,000톤에 대한 결과로써 단주기 파랑만 고려한 경우는 파고 0.27~0.50 m, 주기 8~12 s이며, 장단주기 파랑을 고려한 경우는 파고 0.19~0.50 m, 주기 8~12 s이다. 여기서 본 방법에 사용된 장주기 성분은 주기 60 s, 파고 0.12 m이다. 따라서 본 방법에 의한 하역한계파고는 장주기 성분을 고려한 경우가 고려하지 않은 경우 보다 관측치에 더욱 근접하였다. 그리고 하역중단이 발생한 실제 선박의 크기가 본 연구대상의 선박 크기와 정확히 일치하지는 않으며, 현지 기상악화로 인한 강우 및 강한 바람이 하역중단에 영향을 미친 경우도 있어서 두 결과 사이에 오차는 발생하였지만 본 방법에 의한 하역한계파고는 선형 및 주기에 따라 관측치를 잘 재현하고 있음을 알 수 있다.

한편 설계기준의 하역한계파고는 관측기간 동안 하역중단이 발생한 모든 선박의 크기가 중대형선에 속하여 일률적으로 0.5 m로 적용되며, 이는 선형 및 주기에 따라 크게 변하는 실제 하역중단 시 파고와는 많은 차이가 있다.
