2.1 수치모델의 개요

본 연구의 파동장 해석모델인 2D-NIT모델(Lee et al., 2013)은 기존의 2차원수치파동수조모델(CDIT, 2001)을 수정·보완하여 불규칙파동장으로 확장한 모델로, 자유표면의 해석 모델에 VOF법(Hirt and Nichols, 1981)을, 난류모델에는 LES모델을 각각 적용하고 있다. 기초방정식은 2차원비압축성의 점성유체를 대상으로 한 연속식 및 PBM(Porous Body Model; Sakakiyama and Kajima, 1992)으로 확장한 Navier-Stokes방정식에 기초한다. 그리고, 지반응답해석모델인 FLIP 모델(Iai et al., 1992a, 1992b)은 다중전단메커니즘을 이용한 2차원유효응력의 유한요소해석모델로, 이는 원형고정경계를 전단변형영역과 무한개의 가상스프링경계의 연결로 정의되는 이동절점으로 나타낸다. 여기서, 각 스프링은 여러 방향을 갖는 실제 단순전단메커니즘이라고 할 수 있고, 이는 지반에서 흙의 탄소성에 관한 응력-변형률관계를 잘 모사할 수 있다. 과잉간극수압은 반복전단작용에 의해 발생되는 흙의 체적변형과 간극률 및 간극수의 체적탄성계수와의 관계로부터 산정되고, (+)다일러턴시의 영향은 Iai et al.(1992a,1992b)에 의해 제안된 액상화프론트를 이용하여 반복전단작용에 의한 흙의 유효응력감소에 의해 유발되는 반복변동 및 액상화거동을 재현할 수 있다. 보다 구체적인 이론적인 배경은 선행연구(Lee et al., 2016a, 2016b) 혹은 Iai et al.(1992a, 1992b)에 제시되어 있다.

2.2 수치모델의 검증

모래지반상의 진행파동으로 인한 지반 내 과잉간극수압과 수위변동을 수리모형실험으로부터 측정한 Mizutani et al.(1998)에 의한 결과와 파동장과 지반거동의 해석에 각각 VARANS방정식(Hsu et al., 2002)과 Biot방정식(Biot, 1941)을 적용한 PORO-WSSIII에 의한 Jeng et al.(2013)의 수치해석결과 및 2D-NIT & FLIP모델에 의한 본 수치해석결과를 비교한 예가 Figs. 2와 3에 제시되어 있다. 이 때, 입사파의 파고는 H = 0.3 m, 주기는 T = 1.4 s이고, 정수심은 d = 0.3 m이다. 잠제의 제원은 Fig. 1에 주어져 있고, 해저지반의 물성치는 Table 1과 같다(Mizutani et al., 1998). 여기서, FLIP모델에서는 Table 1에서 제시된 물성치 이외에 액상화파라미터가 요구되지만 여기서 모두 0으로 가정되었다. 이는 해저지반이 모래만으로 구성되어 세립분이 포함되어 있지 않기 때문이며, 또한 Mizutani et al.(1998)과 Jeng et al.(2013)의 해석에서는 진동간극수압만을 대상으로 하고 있고, 장시간의 파랑하중 하의 지반거동에서 나타나는 잔류간극수압을 해석하지 않기 때문이다(지반거동의 해석에 Biot방정식만을 적용하는 경우에는 잔류간극수압이 산정되지 않는다).

Fig. 2.

Comparison between measured and calculated free surface elevations.

Fig. 3.

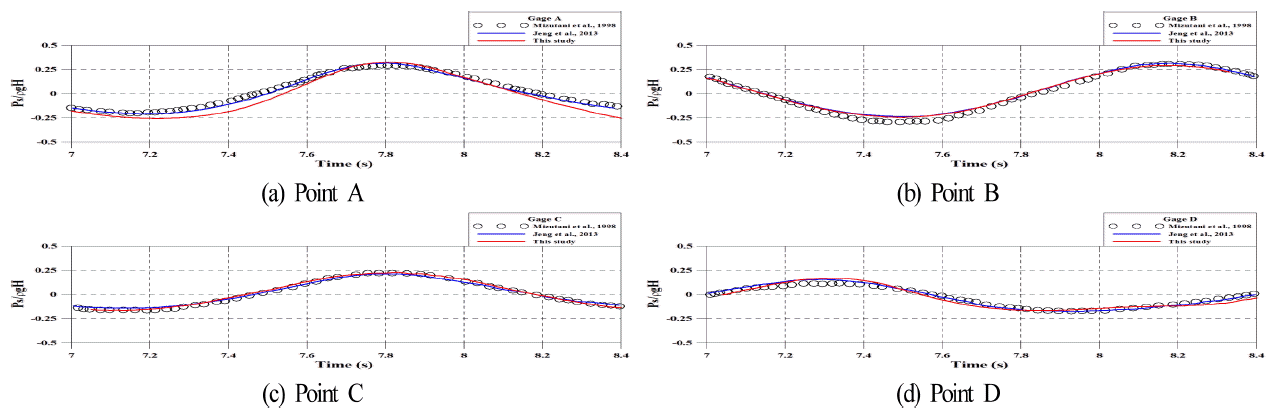

Comparison between measured and calculated pore water pressures.

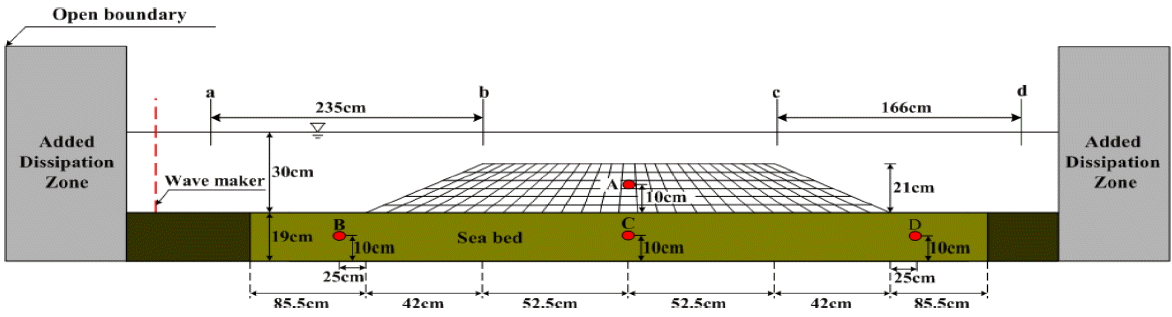

Fig. 1.

Schematic sketch of the numerical wave-soil tank used in 2D-NIT & FLIP models.

Table 1.

Soil properties in numerical simulation.

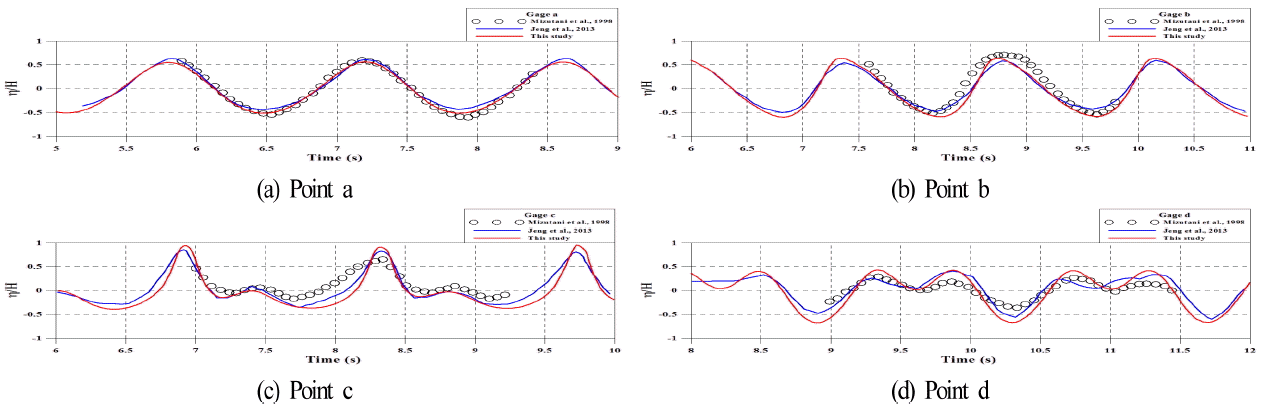

먼저, Fig. 2에서는 2D-NIT모델의 검증차원에서 Fig. 1의 (a)~(d)지점에서 수위변동 η를 입사파고 H로 나눈 무차원수위변동을 나타내며, 그림에서 흰 원은 Mizutani et al.(1998)에 의한 실험치, 파란 실선은 Jeng et al.(2013)에 의한 수치계산치, 붉은 실선은 본 2D-NIT모델에 의한 수치계산치를 각각 나타낸다. 그림으로부터 잠제의 우측 (c)와 (d)지점에서는 기존의 해석결과들과 약간의 차이가 있지만 전체적으로 잠제로 인한 비선형파의 형성 및 발달과 파봉분열과 같은 수면변동이 잘 일치한다. Fig. 3은 FLIP모델의 검증차원에서 Fig. 1에 주어진 잠제 내의 간극수압 측정점 (A) 및 해저지반내의 간극수압 측정점 (B)~(D)에서 간극수압 p_s 를 입사파에 의한 동압 ρgH(여기서, g는 중력가속도)로 나눈 무차원간극수압(진동성분)의 시계열을 나타낸다. 그림으로부터 잠제내의 측정점 (A)에서 산정 및 측정된 무차원간극수압의 경우 본 결과치가 기존의 실험치 및 수치해석치와 미소한 차이를 나타내지만 전반적으로 실험치를 잘 재현하고 있는 것으로 판단된다.

이상의 수위변동에서 본 수치해석치가 Mizutani et al.(1998)에 의한 실험치와 약간의 차이를 나타내는 것은 실험치의 경우 모래지반상에 잠제를 설치한 상태에서 수위변동이 측정되었고, 반면에 본 계산치의 경우는 불투수성의 강체지반상에 설치된 잠제를 대상으로 하였기 때문인 것으로 판단된다.

3.1 계산조건

Fig. 4와 같은 일정수심 h의 규칙파동장에 설치된 투과성잠제를 대상으로 2D-NIT모델(Lee et al., 2013)로부터 잠제의 표면과 해저면에서 파동으로 인한 동파압을 산정하였다. 수치해석에 적용된 규칙파는 파고 H = 0.5 m, 3.0 m이고, 주기 T = 10 s, 15 s이며, 총 계산시간은 600 s이다. 잠제의 제원은 Fig. 4에서 제시된 바와 같이 선행연구(Lee et al., 2016a, 2016b)에서 검토한 규칙파랑 및 불규칙파랑의 경우와 동일하다. 격자는 파동장에서 Δx = 1.5 m, Δz = 1.0 m로, 지반부에서 Δx = 1.5 m, Δz = 0.3 m로 각각 설정되었다. 그리고, Fig. 4에는 FLIP(Iai et al., 1992a, 1992b)에 적용되는 동파압의 산정위치, 잠제에서 침하량(변위)의 산정위치 E1, E2 및 해저지반내 간극수압비의 산정위치 P1~P27 등을 함께 나타낸다. 잠제하의 해저지반은 실트질모래로 구성된 것으로 가정되었고, 따라서 액상화 발생이 상대적으로 쉬운 것으로 판단되는 매우 느슨한 경우의 N = 3과 느슨한 경우의 N = 5를 임의로 선정하였다. Table 2는 N값에 대한 실트질모래의 물성치로, 선행연구(Lee et al., 2016a, 2016b)의 규칙파와 불규칙파에서 적용된 값과 동일한 값이 적용되었다. 콘크리트매트는 현장에서 적용되는 두께 0.3 m, 길이 6 m를 기준으로, 수치해석에서는 길이에 따른 액상화 정도를 비교하기 위하여 6 m, 9 m, 12 m로 각각 변화시켰다. Table 2에서 N값은 지반의 표준관입시험으로부터 산출되며, 이에 따른 내부마찰각은 FLIP모델의 적용에서 권장되는 간이설정법(Morita et al., 1997)으로부터 추정된 값이다.

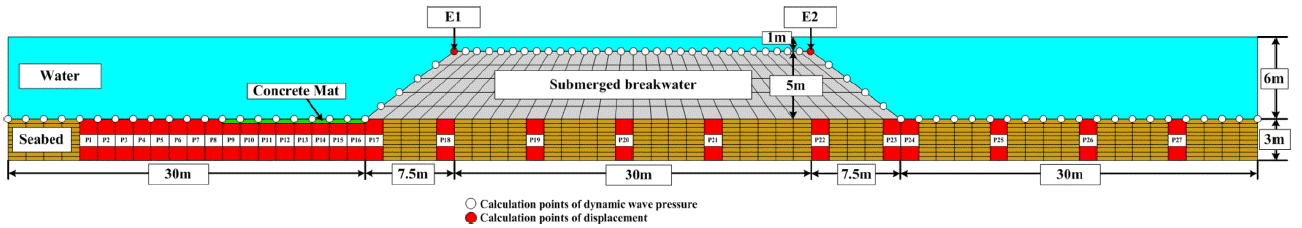

Fig. 4.

Schematic sketch of the numerical regular wave-submerged breakwater-soil tank used in 2D-NIT & FLIP models. (P1∼P27: Calculation points of pore water pressure ratio, and E1, E2: Calculation points of submerged breakwater displacement)

Table 2.

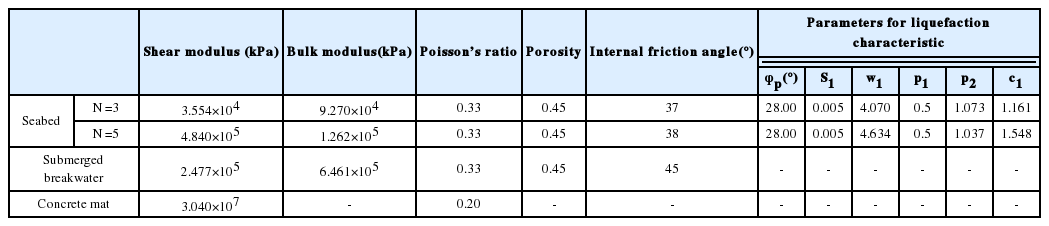

Properties for silty-sand, submerged breakwater and concrete mat in this numerical analysis.

해저면상 및 잠제표면에 설정되는 유한요소의 절점위치에서 동파압을 산정하기 위하여 2D-NIT모델과 FLIP모델의 격자구성체계를 동일하게 구성하였으며, 절점위치는 Fig. 4에서 흰 원으로 표기되어 있다. 각 절점위치에서 압력데이터는 정수압성분을 제외한 동수압성분만으로 주어지며, 해저면상 및 잠제표면에서 이러한 동파압의 시·공간데이터는 FLIP 모델에 의한 해저지반내의 동적거동해석에서 절점 사이에 등 분포로 입력된다.

3.2 잠제의 동적변위

Fig. 5는 해저지반이 N = 3의 경우 잠제 천단상의 좌측 가장자리 E1에서 파고 H와 주기 T 및 콘크리트매트의 유무에 따른 수평변위의 시계열을 나타내며, Fig. 6은 동일한 조건하에 연직변위(침하)의 경우를 나타낸다. 각 그림에서 (a)는 H = 0.5 m, T = 10 s, (b)는 H = 0.5 m, T = 15 s, (c)는 H = 3.0 m, T = 10 s, (d)는 H = 3.0 m, T = 15 s의 경우이며, 검은색 실선은 콘크리트매트가 설치되지 않은 원지반의 경우, 녹색 실선은 길이 6 m의 콘크리트매트가 설치된 경우, 파란색 실선은 9 m의 경우, 적색 실선은 12 m의 경우에 대한 변위를 각각 나타낸다. 여기서, 잠제 천단상의 우측 가장자리 E2에 대해서는 콘크리트매트의 유무에 따른 변위차이가 거의 발생하지 않으므로 그 결과는 제시하지 않는다.

Fig. 5.

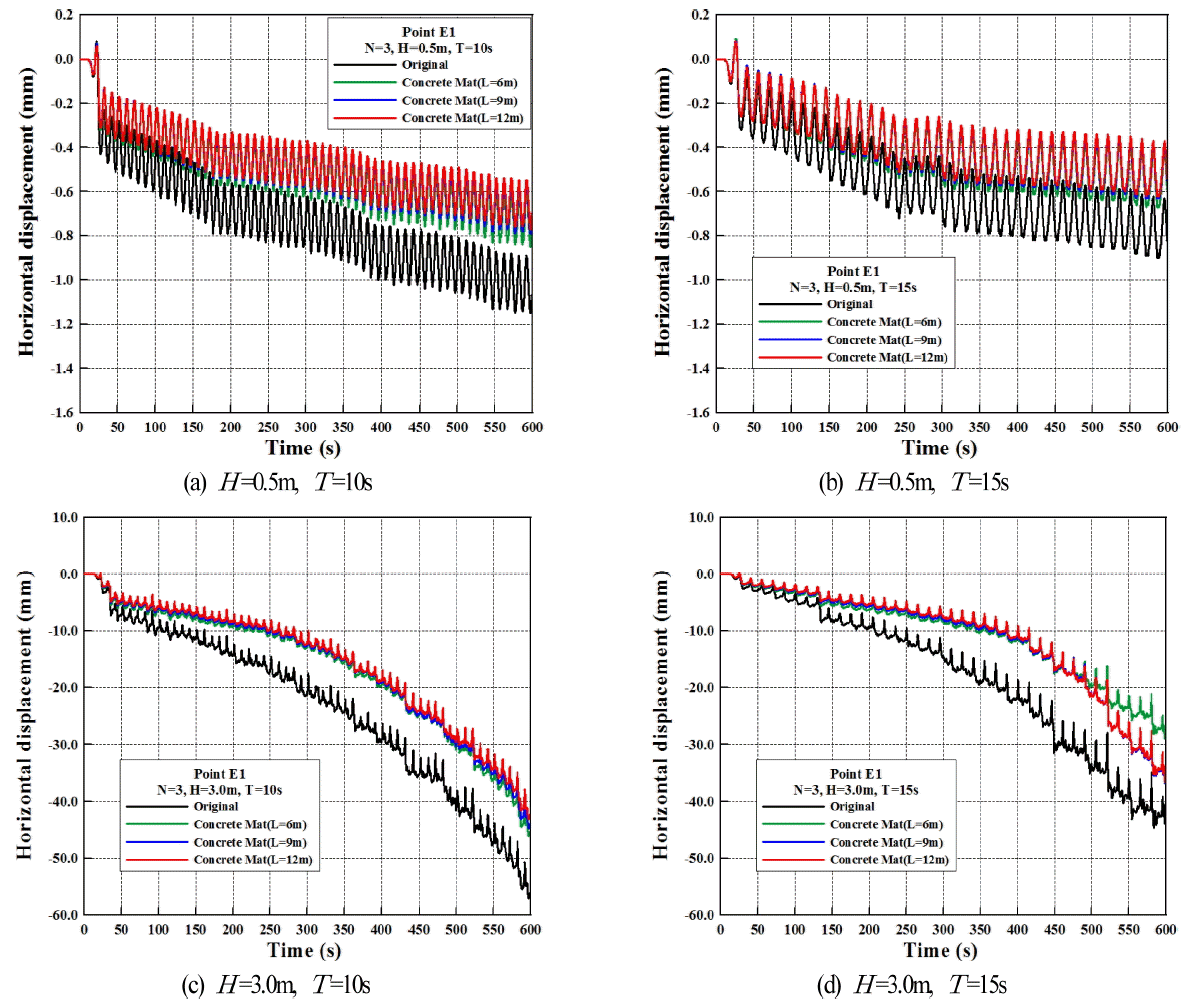

Time history of horizontal displacements according to variations of wave height, period and the length of concrete mat for N =3.

Fig. 6.

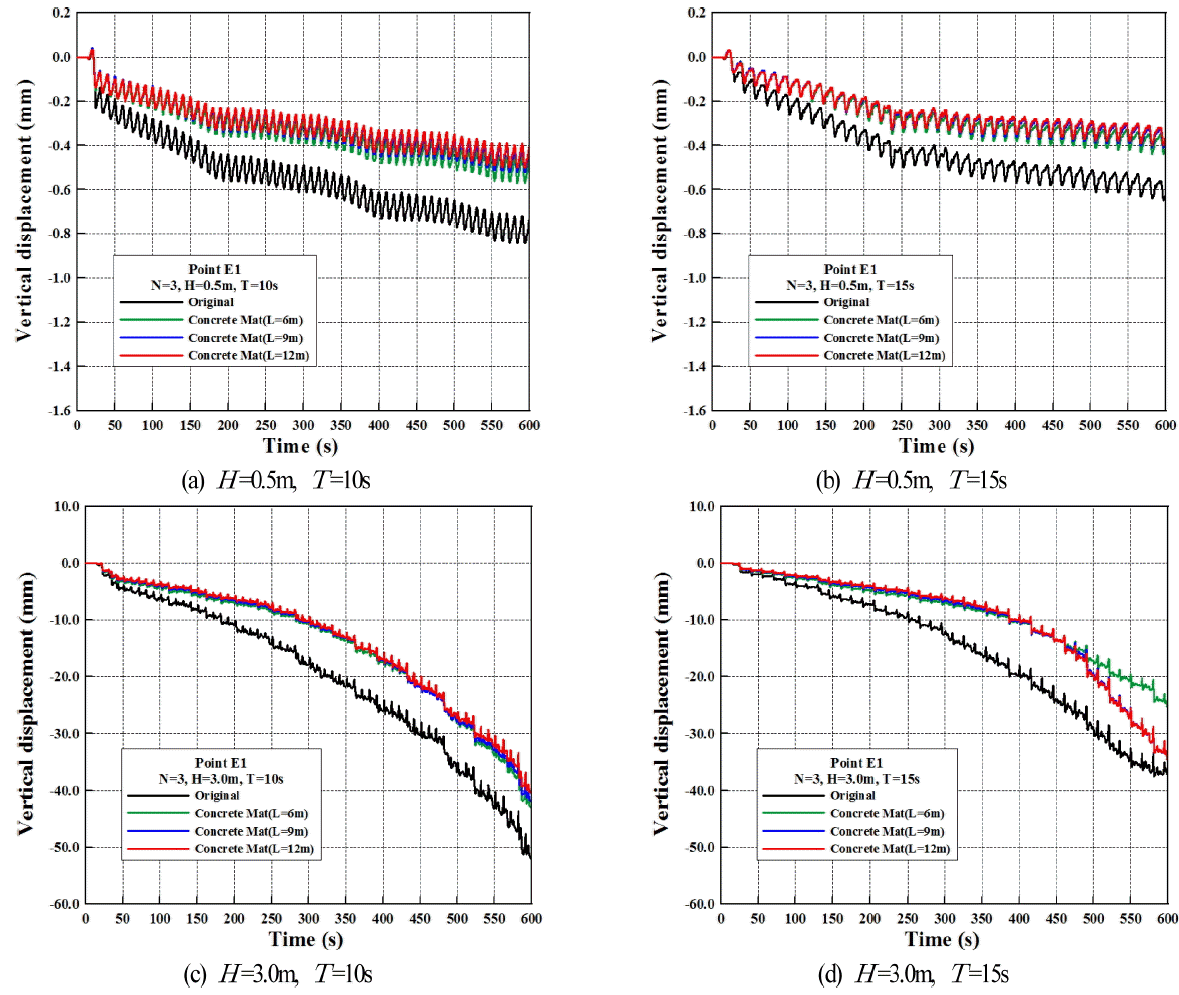

Time history of vertical displacements according to variations of wave height, period and the length of concrete mat for N =3.

먼저, 수평변위를 살펴보면 좌측 가장자리(E1 지점)에서는 (-)값(파진행방향에 반대)을 나타내며, 지면관계상 제시하지 않지만, 우측 가장자리(E2 지점)에서는 (+)값(파진행방향과 동일)을 나타내는 점을 고려하면 이러한 수평변위의 발생방향으로부터 잠제는 양측으로 퍼지게 되는 것을 알 수 있고, 이는 선행연구(Lee et al., 2016a, 2016b)에서와 동일한 결과를 나타낸다. 여기서, 콘크리트매트의 유무에 따른 차이를 살펴보면 포설된 경우가 포설되지 않은 경우보다 수평변위가 감소하며, 콘크리트매트 길이에 따른 수평변위는, Fig. 5(d)의 경우를 제외하면, 길이가 길어질수록 감소하는 경향을 나타낸다. 다음으로, Fig. 6에 제시한 연직변위를 검토한다. 연직변위는 잠제 천단에서 전체적으로 (-)값을 나타내므로 잠제가 침하되는 것을 알 수 있다. 이 때, 콘크리트매트의 유무에 따라서는 포설된 경우가 더 적은 연직변위를 나타내며, Fig. 6(d)의 경우를 제외하면, 길이가 길어질수록 더 적은 연직변위가 나타나는 것을 확인할 수 있다. 여기서, 파고가 증가하면 진동성분과 잔류성분은 증가하며, 주기가 길어지면 진동성분은 큰 차이가 없지만, 수평 및 연직변위에서 잔류성분이 감소되는 경향을 공통적으로 볼 수 있다(연직축의 크기가 경우에 따라 다르게 표기되어 있는 것에 유의바란다).

이상의 결과 및 후술하는 일부 결과 중, 특히 N = 3에서 정상상태에 이르지 못한 해석결과가 일부 제시된 경우가 있다. 이는 해석시간이 매우 장시간 소요되는 관계로 정상상태의 해를 제시하기 어려웠다는 점을 부기하여 두며, 이하의 모두는 600 s까지의 계산시간으로부터 얻어진 결과를 분석한 것이다.

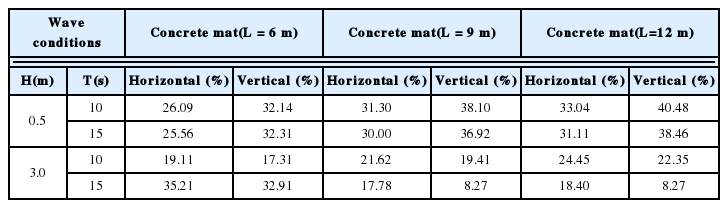

이상에서 언급된 콘크리트매트의 유무에 따른 수평 및 연직변위의 저감율을 종합적으로 나타내 것이 Table 3에 요약되어 있다. 표로부터 H = 0.5 m, T = 10 s에서 수평변위는 최소 26%에서 최대 33%까지, H = 0.5 m, T = 15 s에서는 최소 25%에서 최대 31%까지, H = 3.0 m, T = 10 s에서는 최소 19%에서 최대 24%까지 저감되며, 콘크리트매트의 길이가 길어질수록 수평변위의 저감율이 증가한다. 그러나, H = 3.0 m, T = 15 s의 경우 수평변위는 최소 17%에서 최대 35%까지 저감되지만, 전술한 경우와는 달리 콘크리트매트의 길이에 비례하는 저감율이 나타나지 않는 것을 알 수 있다. 연직변위에 대해서는 H = 0.5 m, T = 10 s의 경우 최소 32%에서 최대 40%까지, H = 0.5 m, T = 15 s의 경우 최소 32%에서 최대 38%까지, H = 3.0 m, T = 10 s의 경우 최소 17%에서 최대 22%까지 저감되며, 수평변위의 경우와 유사하게 콘크리트매트의 길이가 길어질수록 연직변위의 감소율이 증가한다. 역시, H = 3.0 m, T = 15 s에서는 최소 8%에서 최대 32%까지 저감되지만, 수평에서와 유사하게 전술한 경우와는 달리 콘크리트매트의 길이에 비례하는 저감율이 나타나지 않는 것을 알 수 있다.

Table 3.

Reduction ratio of displacement according to the wave conditions and the length of concrete mat for N =3.

원지반에 콘크리트매트를 설치한 경우에 수평 및 연직변위가 저감되는 것은 해저지반상에 보호사석을 포설한 경우의 Sumer et al.(2010)과 Sekiguchi et al.(2000)에 의한 실험적인 연구결과에 따르면 콘크리트매트의 포설로 초기유효응력이 증가되고, 이에 따라 해저지반의 상대밀도가 증가되기 때문인 것으로 판단된다. 여기서, 콘크리트매트의 길이가 길어질수록 일반적으로 수평 및 연직변위가 보다 저감되는 현상은 해저지반 내 상대밀도가 증가되는 수평범위가 넓어지기 때문이다.

다음으로, N = 5를 갖는 해저지반에서 전술한 바와 동일하게 E1 지점에서 수평변위를 나타낸 Fig. 7 및 연직변위를 나타낸 Fig. 8을 검토한다. 그림으로부터 콘크리트매트의 유무에 상관없이 전술한 N = 3일 때보다 해저지반이 더욱 고결화되어 수평 및 연직변위가 보다 작게 발생되고, 정상상태에 더욱 빨리 도달한다는 것은 규칙파 및 불규칙파에 대한 선행연구(Lee et al., 2016a, 2016b)에서 도출된 결과와 동일하다. 여기서, N값이 증가하여도 콘크리트매트의 포설에 따른 변위의 감소효과는 동일하게 나타나는 것을 알 수 있다. Table 4는 N = 5일 때 콘크리트매트의 길이에 따른 수평 및 연직변위의 저감율을 종합하여 나타낸다. 표로부터 H = 0.5 m, T = 10 s에서 수평변위는 최소 17%에서 최대 19%까지, H = 3.0 m, T = 10 s에서는 최소 21%에서 최대 26%까지, H = 3.0 m, T = 15 s에서는 최소 29%에서 최대 34%까지 각각 저감효과가 나타나는 것을 알 수 있고(연직변위는 H = 0.5 m, T = 10 s에서 콘크리트매트의 길이에 상관없이 최대 26%까지, H = 0.5 m, T = 15 s에서는 최소 18%에서 최대 22%까지, H = 3.0 m, T = 10 s에서는 최소 19%에서 최대 23%까지, H = 3.0 m, T = 15 s에서는 최소 28%에서 최대 33%까지), 콘크리트매트의 길이가 길어질수록 각 변위의 저감율이 증가하는 것이 일반적인 현상으로 판단된다. 여기서, 수평 및 연직변위에서 파고가 증가하면 진동성분과 잔류성분은 증가하는 경향을 나타내며, 이는 N = 3의 경우와 동일한 현상이다.

Fig. 7.

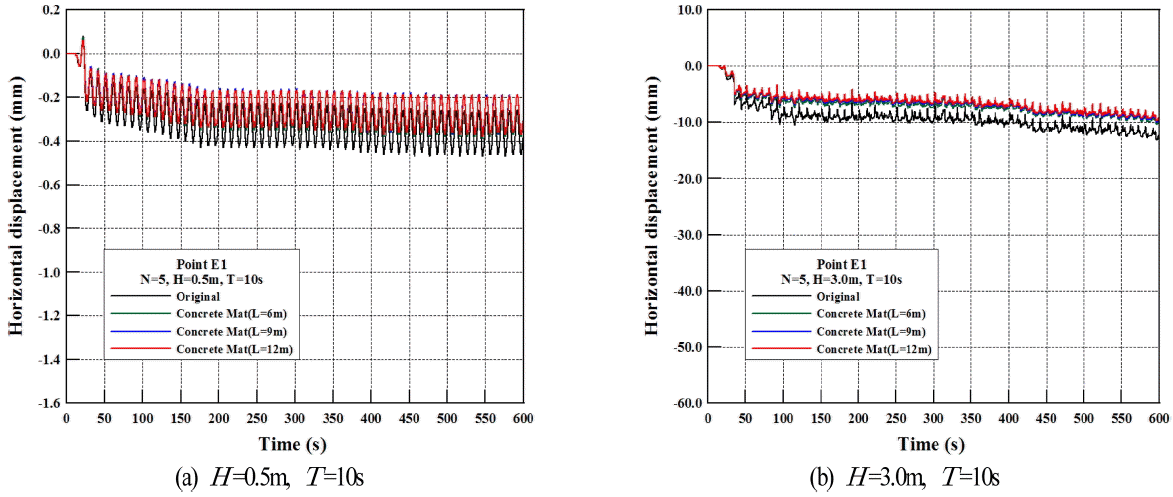

Time history of horizontal displacements according to variations of wave height and the length of concrete mat for N =5.

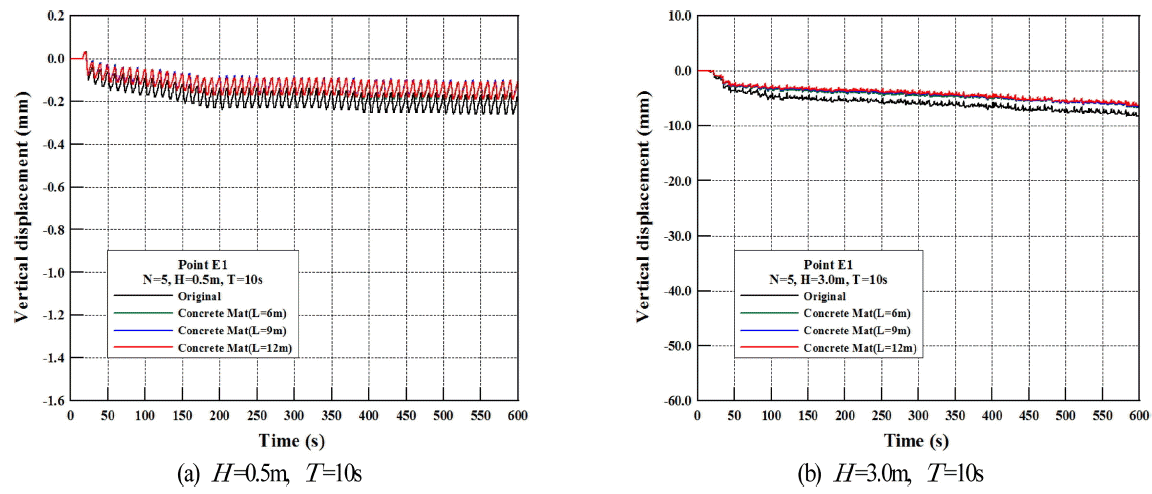

Fig. 8.

Time history of vertical displacements according to variations of wave height and the length of concrete mat for N =5.

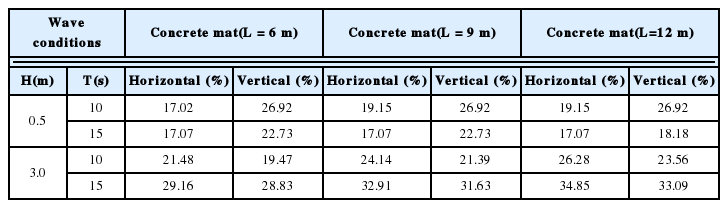

Table 4.

Reduction ratio of displacement according to the wave conditions and the length of concrete mat for N = 5.

3.3 해저지반내 간극수압과 간극수압비

3.3.1 간극수압

해저지반내 간극수압은 전단응력의 변화에 따른 간극체적의 감소로부터 발생되는 주기평균의 잔류간극수압과 동파압의 변동에 대응하는 진동간극수압의 합으로 나타난다. Fig. 4에서 정의된 바와 같이 잠제 전면부에 해당하는 P16에서 z = 0.75 m와 z = 2.25 m(여기서, z축은 해저면상을 기점으로 하향)의 두 경우에 지반정수 N, 파고 H, 주기T 및 콘크리트 매트 길이 L의 변화에 따른 간극수압의 시간변동을 다음의 Figs. 9~12에 제시한다.

Fig. 9.

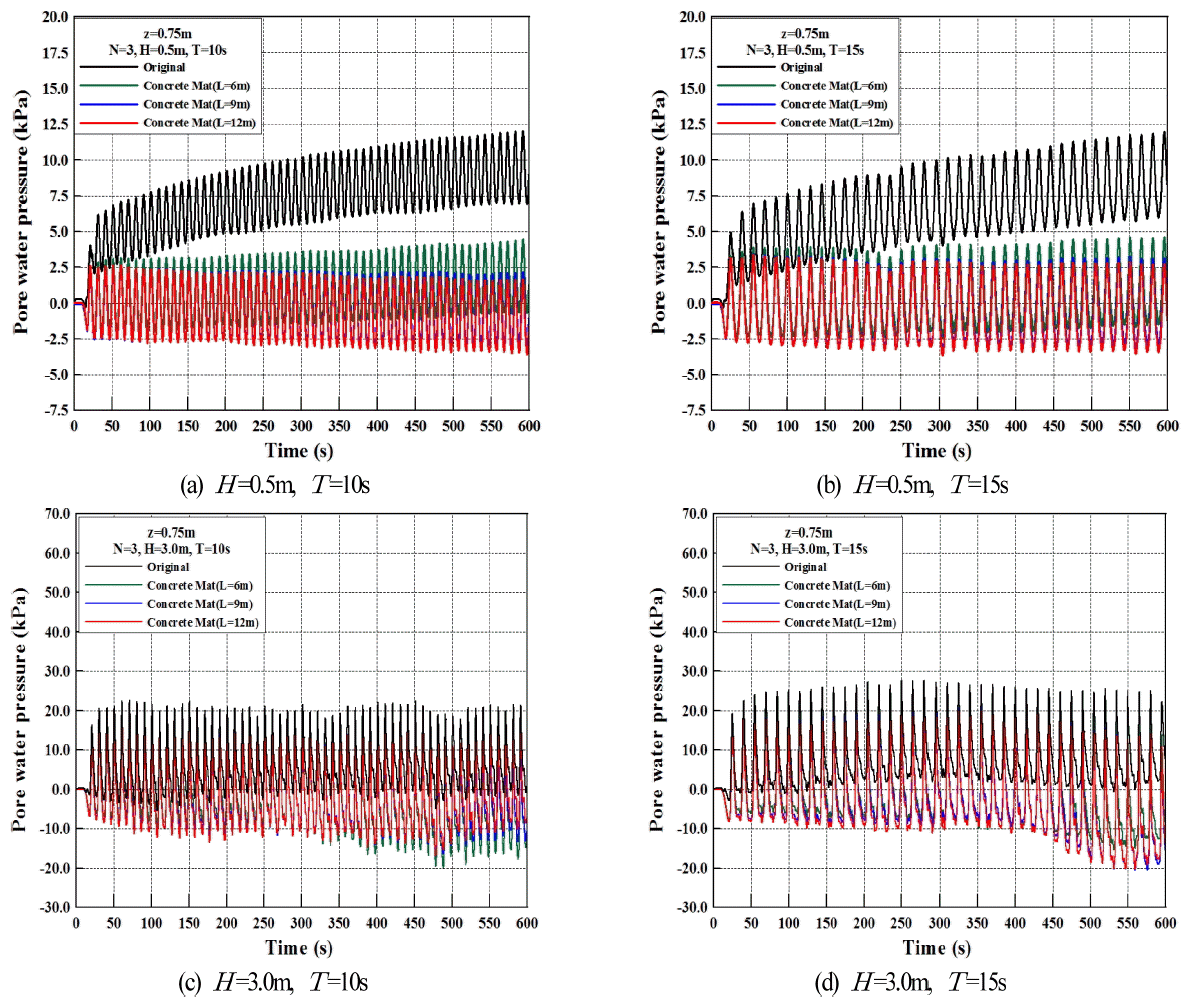

Time history of pore water pressures according to variations of wave height, period and the length of concrete mat for z = 0.75 m, N =3.

Fig. 12.

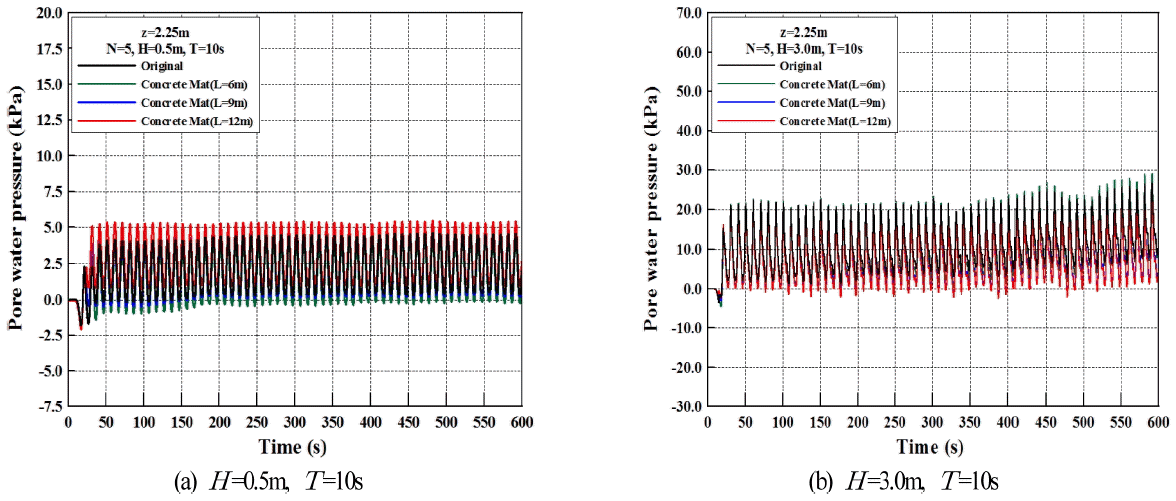

Time history of pore water pressures according to variations of wave height and the length of concrete mat for z =2.25m, N =5.

먼저, z = 0.75 m, N = 3의 Fig. 9로부터 콘크리트매트의 길이가 길어질수록 진동간극수압의 크기는 비슷하지만, 잔류간극수압의 크기는 모두 감소되며, Fig. 9(c)의 경우 콘크리트 매트의 포설에 따라 잔류간극수압은 감소하지만, 초기시간에서는 매트길이에 따른 감소효과가 명확히 나타나지 않는다. 그리고, 동일한 N치에 대해 깊이가 다른 Figs. 10과 9를 비교하면 전체적으로 잔류간극수압이 증가하는 것을 알 수 있고, Figs. 10(a)와 10(b)에서는 Figs. 9(a)와 9(b)의 경우와 상이하게 콘크리트매트가 설치된 초기시간에 간극수압이 원지반보다 상승하는 현상을 볼 수 있다. 이러한 결과는 상대적으로 얕은 z = 0.75 m에서는 진동간극수압의 영향을 크게 받고, 반면에 보다 깊은 z = 2.25 m에서는 깊이가 깊을수록 급격히 증가하는 잔류간극수압의 영향이 커지기 때문이다(Lee et al., 2015).

Fig. 10.

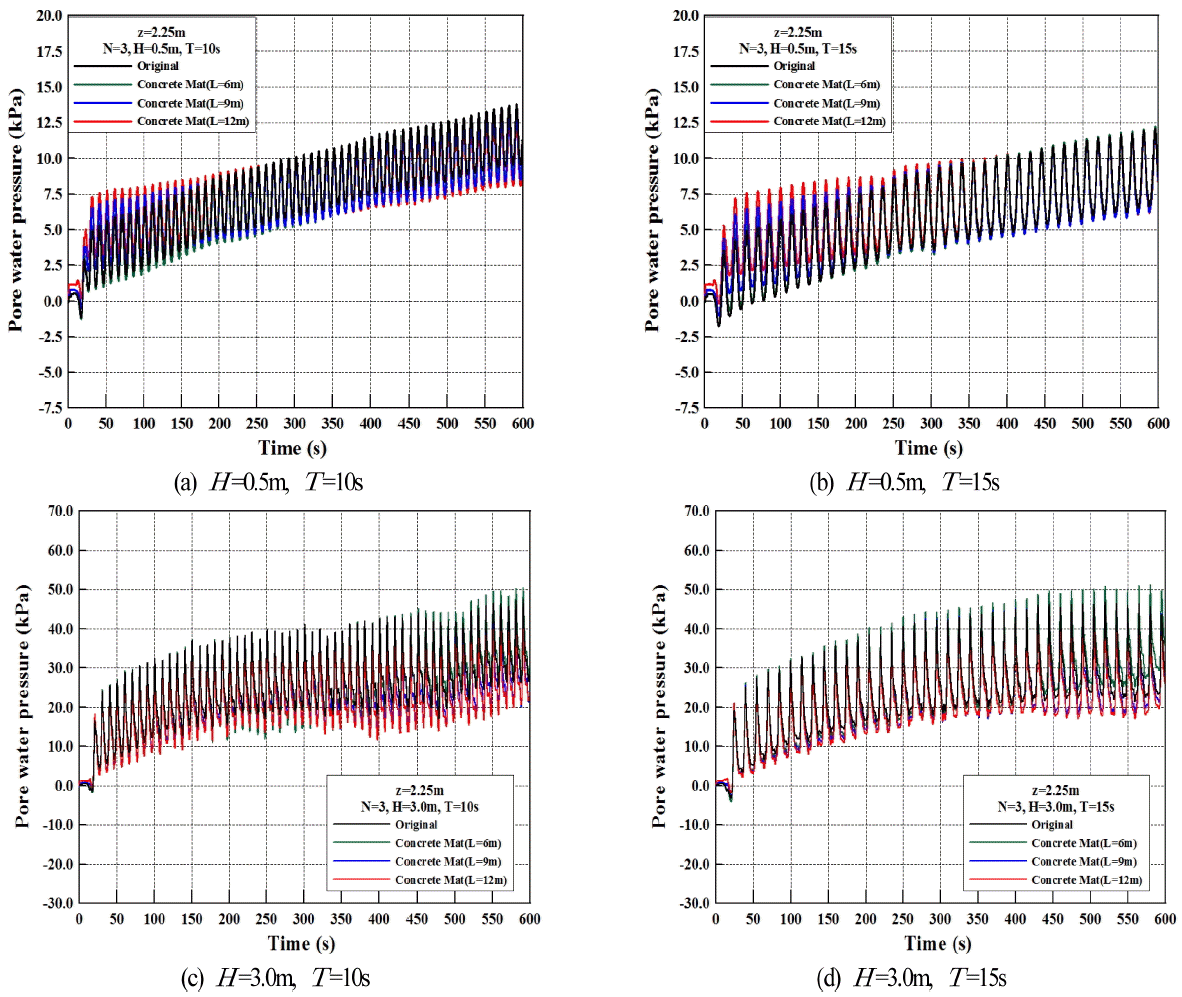

Time history of pore water pressures according to variations of wave height, period and the length of concrete mat for z =2.25m, N =3.

또한, 동일한 깊이 z = 0.75 m에서 N = 5의 Fig. 11과 N = 3의 Fig 9의 결과를 비교하면 콘크리트매트의 유무에 따라 진동간극수압은 비슷한 크기를 나타내지만, 잔류간극수압은 N = 5의 경우가 감소하는 경향을 나타낸다. 하지만, z = 2.25 m에서 N = 5인 Fig. 12(a)의 경우는 N = 3인 Fig. 10(a)의 경우에 비해 콘크리트매트의 설치로 인하여 원지반보다 초기의 간극수압 증가가 지속되며, 시간의 경과에 따라 그 차이가 줄어드는 경향을 나타낸다.

Fig. 11.

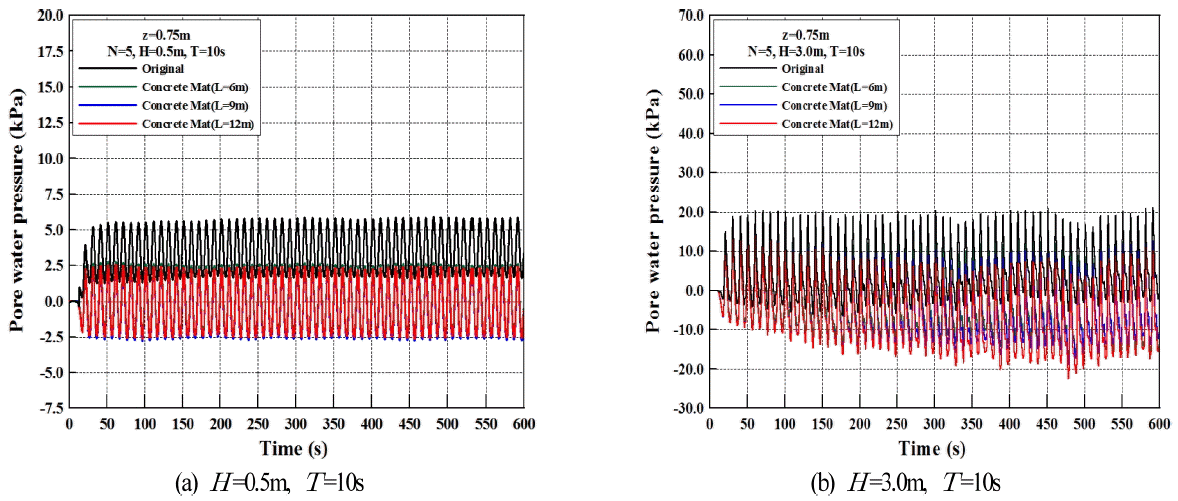

Time history of pore water pressures according to variations of wave height and the length of concrete mat for z =0.75m, N =5.

3.3.2 간극수압비

Figs. 13~17은 Fig. 4의 P1 지점에서 P27 지점까지 깊이 z = 0.75 m와 2.25 m에서 N값이 각각 3과 5일 때 입사파고, 주기 및 콘크리트매트 길이의 변화에 따른 간극수압비의 공간 변화를 나타낸 것이다. 여기서, 간극수압비는 1-σm′/σmst′로 정의되고, σm′은 평균유효응력을, σmst′ 는 초기유효응력을 나타낸다. 한편, 간극수압 p와 초기유효응력 σmst′의 비 p/σmst′로 정의되는 또 다른 간극수압비의 경우는 p/σmst′≥1이면 액상화로 판정되지만, 본 연구의 경우는 1-σm′/σmst′≥0.95이면 지반액상화로 판정된다(Yasuda, 1988). 각 그림에서 검은 십자기호는 원지반의 경우, 녹색 삼각기호는 길이 6 m의 콘크리트매트, 파란색 원형기호는 길이 9 m의 콘크리트매트, 적색 마름모기호는 길이 12 m의 콘크리트매트가 각각 포설된 경우에 대한 결과이다.

Fig. 13.

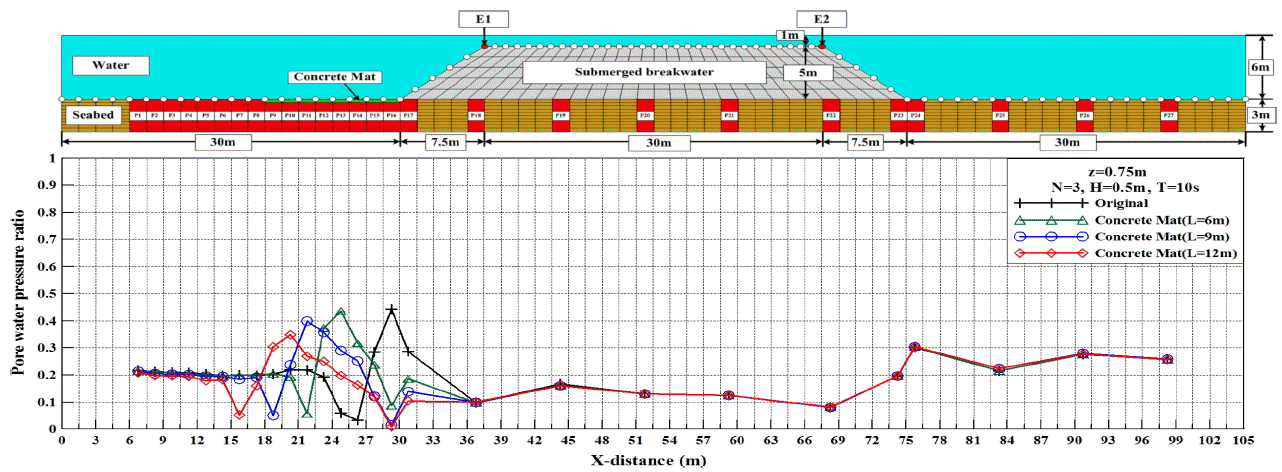

Spatial distribution of pore water pressure ratio according to the length of concrete mat in case of z = 0.75 m, N =3, H =0.5m, T =10s.

Fig. 17.

Spatial distribution of pore water pressure ratio according to the length of concrete mat in case of z = 0.75 m, N =5, H =3.0m, T =10s.

먼저, z = 0.75 m, N = 3, H = 0.5 m, T = 10 s의 Fig. 13을 살펴보면 콘크리트매트를 포설하지 않는 원지반의 경우 간극 수압비는 최대 0.45로 나타나며, 콘크리트매트가 포설되어 그의 길이가 길어지면 간극수압비가 줄어들고 최대 0.35까지 저감된다. 또한, 원지반의 x = 30 m에서 나타난 피크간극수압비가 콘크리트매트의 길이가 길어질수록 잠제 전면부의 비탈면에서부터 해측으로 이동되는 것을 확인할 수 있다. 이것은 콘크리트매트의 중량에 의해 해저지반의 상대밀도가 증가되고, 매트의 길이가 해측으로 길어질수록 상대밀도가 증가되는 수평범위가 해측으로 넓어지기 때문이다. 따라서, 콘크리트매트를 적절한 길이로 포설하는 경우 잠제의 전면부하 해저지반 내에 액상화 가능성이 상대적으로 저하되어 잠제의 안정성이 증대되는 것을 기대할 수 있다. 또한, 잠제의 중앙부하 및 배면하의 해저지반에서는 콘크리트매트의 포설에 따른 효과가 거의 나타나지 않는 것을 알 수 있다. 이는 잠제의 자중에 의해 초기에 이미 지반의 상대밀도가 증가된 상태에서 잠제로부터 이격되어 포설되는 콘크리트매트의 추가적인 중량에 의한 상대밀도의 변화는 크지 않기 때문이며, 동일한 의미로 잠제 배면하의 해저지반에서도 콘크리트매트가 상대적으로 더욱 많이 이격되어 포설되기 때문에 간극수압비에 미치는 영향 또한 매우 미미할 것으로 판단된다.

Fig. 14는 z = 0.75 m, N = 3, H = 3.0 m, T = 10 s의 경우로, 원지반에서 전술한 Fig. 13보다 잠제 전면하 해저지반에서 간극수압비가 0.95이상이므로 나타나며, 따라서 액상화 가능성이 매우 높은 경우이다. 따라서, 파고의 증가는 액상화 가능성을 높이는 중요한 요소이다. 이에 콘크리트매트를 포설한 경우에는 전체적으로 간극수압비가 0.4까지 줄어드는 것을 확인할 수 있다. 여기서, 매트길이를 길게 할수록 간극수압비가 감소되는 수평영역이 넓어지지만, L = 9 m, 12 m의 경우는 잠제 비탈면 바로 앞에서는, 원지반보다는 작지만, 간극수압비가 재상승하는 현상이 나타난다. 따라서, 잠제 전면의 제각부 근방에서는 콘크리트매트의 중량을 더 무겁게 하거나 2층으로 포설하는 것도 하나의 방법인 것으로 판단된다. 여기서, 콘크리트매트하의 해저지반내에서는 액상화 가능성이 매우 줄어들고, 그 외의 해측에서는 액상화 가능성이 그대로 유지되지만, 액상화 가능영역은 제체로부터 많이 이격되어 나타나기 때문에 제체의 안정성에 미치는 직접적인 영향은 거의 없을 것으로 판단된다.

Fig. 14.

Spatial distribution of pore water pressure ratio according to the length of concrete mat in case of z = 0.75 m, N =3, H =3.0m, T =10s.

Fig. 15는 전술한 Fig. 14와 동일한 조건하에 주기를 T = 10 s에서 T = 15 s로 길게 한 경우의 결과이다. 콘크리트매트의 포설에 따라 간극수압비가 0.4까지 감소하는 것은 Fig. 14의 경우와 유사하지만, 매트하의 최대치가 보다 감소하며, L = 9 m, 12 m의 경우에 간극수압비가 재상승하는 현상에서 그의 값도 감소하는 경향을 나타낸다. 이러한 결과는 주기의 변화에 따른 반사율(Losada, et al., 1996)의 차이에 기인하는 것으로 판단된다.

Fig. 15.

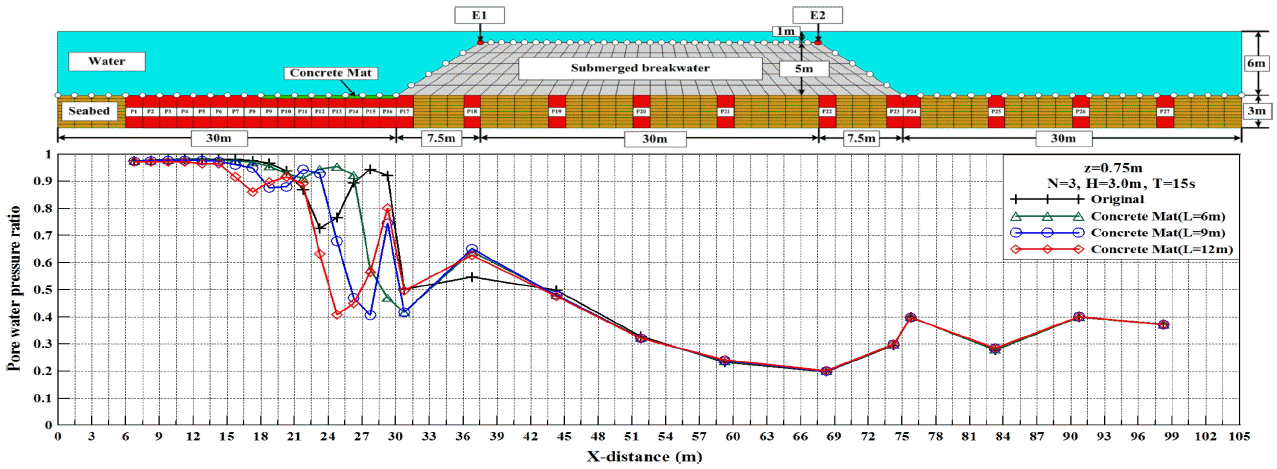

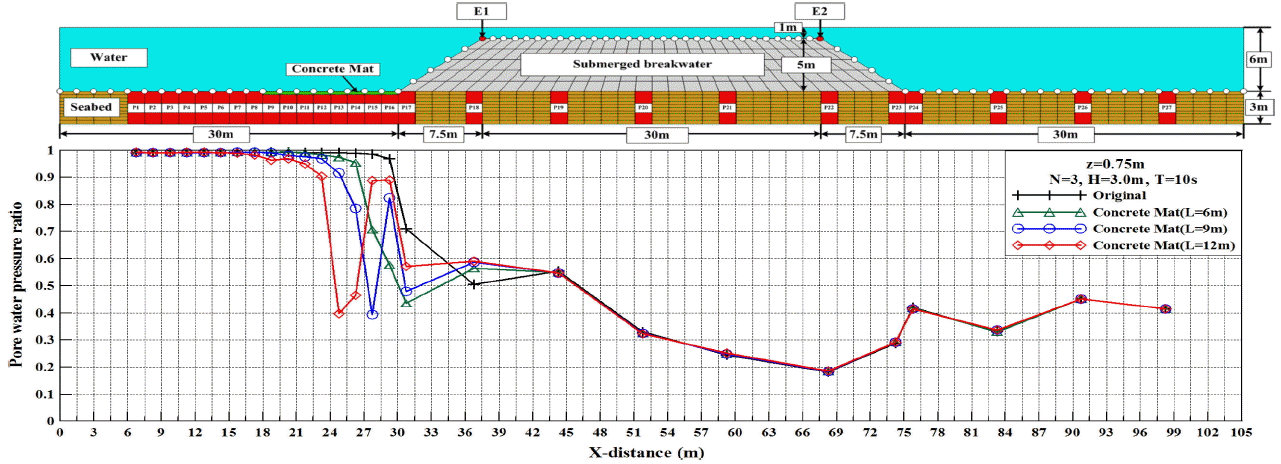

Spatial distribution of pore water pressure ratio according to the length of concrete mat in case of z = 0.75 m, N =3, H =3.0m, T =15s.

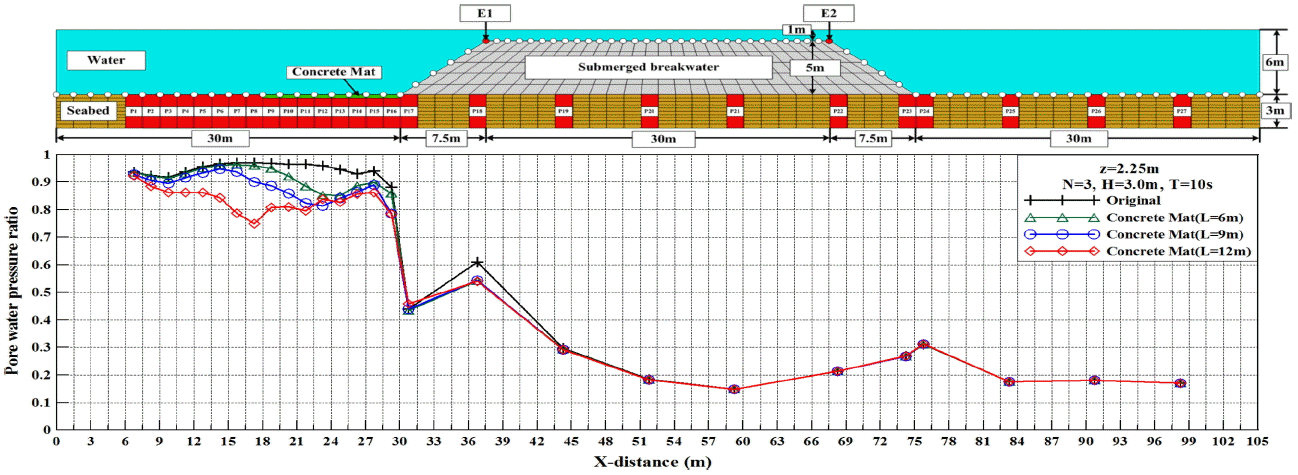

Fig. 16은 z = 2.25 m, N = 3, H = 3.0 m, T = 10 s에 대한 경우이다. 콘크리트매트의 포설에 따른 간극수압비가 최대 0.8 정도까지 감소하고, 매트길이가 길어질수록 그의 감소치는 증가하면서 범위가 넓어지는 것은 전술한 결과들과 동일하다. 이러한 결과로부터 매트하 지반액상화 가능성에 파랑조건이 큰 영향을 미칠 수 있다는 중요한 사실을 알 수 있다.

Fig. 16.

Spatial distribution of pore water pressure ratio according to the length of concrete mat in case of z = 2.25 m, N =3, H =3.0m, T =10s.

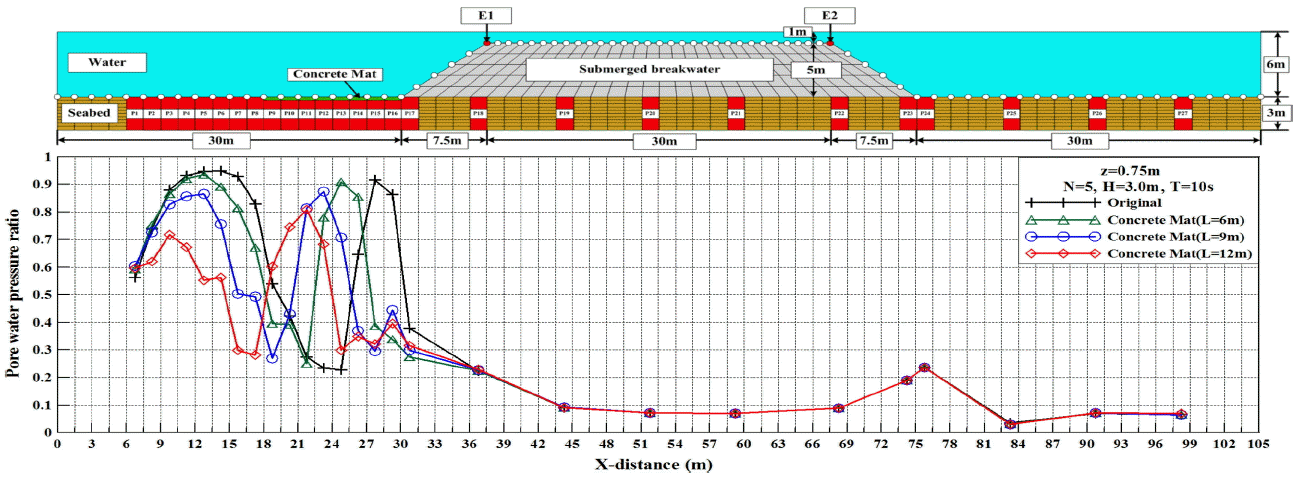

Fig. 17은 z = 0.75 m, N = 5, H = 3.0 m, T = 10 s에 대한 간극수압비의 변화를 나타낸 것이다. 잠제 전면부의 원지반에서는 간극수압비가 최대 0.9가 나타지만, 콘크리트매트를 포설한 경우에는 Figs. 13~15에서와 같이 매트길이를 길게 할수록 변동양상이 점차로 해측으로 이동되고, 결과적으로 제체의 안정성에 영향을 미치는 범위 밖으로 벗어나는 것을 알 수 있다. 이러한 경향은 주기가 길어지는 Fig. 15에서도 동일한 경향을 보인다. 그리고, 전술한 N = 3의 경우에서와 같이 N = 5의 경우에도 콘크리트매트의 포설에 따른 간극수압비의 감소가 동일한 정도로 주어진다는 것을 확인할 수 있다.

3.4 해저지반내 간극수압비의 전공간분포

Figs. 18~19는 원지반의 경우와 콘크리트매트 포설에 따라 해저지반 전체에서 간극수압비의 공간분포를 나타낸 것으로, 그림에서 적색에 가까울수록 액상화 가능성이 높고, 파란색에 가까울수록 액상화 가능성이 낮다는 것을 의미한다. Fig. 18은 콘크리트매트가 없는 원지반의 경우이고, Fig. 19는 콘크리트매트가 길이 12 m로 포설된 경우이다. 동일한 파랑조건에서 잠제 전면 제각부하 해저지반에서 원지반의 경우는 적색으로 표기되어 액상화 가능성이 높게 나타나지만, 콘크리트매트가 포설됨에 따라 파란색으로 표기되고, 따라서 액상화 가능성이 현저히 줄어드는 것을 시각적으로 확인할 수 있다.

Fig. 18.

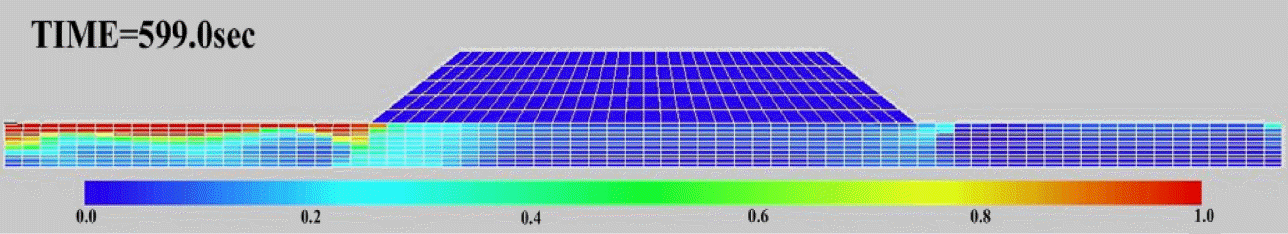

Spatial distribution of pore water pressure ratio under regular wave loading at t = 599.0 s for N =5, H =3.0m, T = 10 s when the concrete mat is not.

Fig. 19.

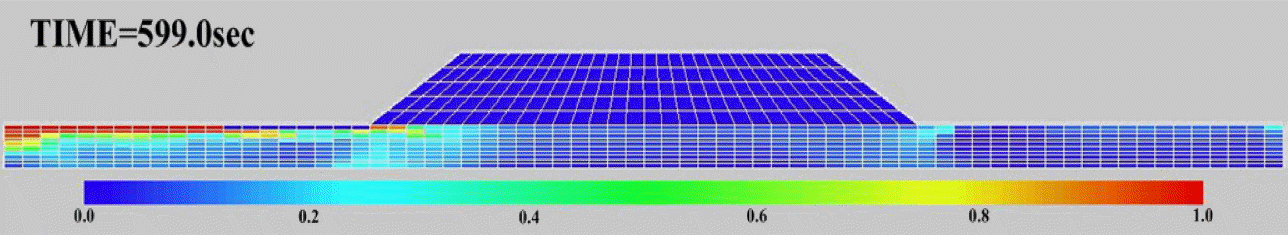

Spatial distribution of pore water pressure ratio under regular wave loading at t = 599.0 s for N =5, H =3.0m, T = 10 s when the length of concrete mat is 12 m.
