Comparison of the Shallow-Water Design Wave Height on the Korean East Coast Based on Wave Observation Data and Numerical Simulation

Weon-Mu Jeong; Hyukjin Choi; Hong-Yeon Cho; Sang-Ho Oh

doi:10.9765/KSCOE.2016.28.5.292

Journal of Korean Society of Coastal and Ocean Engineers > Volume 28(5); 2016 > Article

장기파랑관측자료와 수치실험에 의한 동해안 천해설계파고 검토

Article

J Korean Soc Coast Ocean Eng 2016; 28(5): 292-302.

Published online: October 31, 2016

DOI: https://doi.org/10.9765/KSCOE.2016.28.5.292

장기파랑관측자료와 수치실험에 의한 동해안 천해설계파고 검토

정원무^*, 최혁진^**, 조홍연^*, 오상호^*

^*한국해양과학기술원 연안공학연구본부

^**㈜해안해양기술

Comparison of the Shallow-Water Design Wave Height on the Korean East Coast Based on Wave Observation Data and Numerical Simulation

Weon-Mu Jeong^*, Hyukjin Choi^**, Hong-Yeon Cho^*, Sang-Ho Oh^*

^*Coastal and Environmental Engineering Division, Korea Institute of Ocean Science & Technology

^**Coast and Ocean Technology Research Institute, A-2511 Hyundai Knowledge Industrial Center, 70 Dusan-ro Geumcheon-gu, Seoul 08584, Korea

Corresponding author: Hyukjin Choi, Coast and Ocean Technology Research Institute, A-2511 Hyundai Knowledge Industrial Center, 70 Dusan-ro Geumcheon-gu, Seoul 08584, Korea, Tel: +82-2-2104-6600, Fax : +82-2-2104-6601, choi6000@gmail.com

Received October 8, 2016 Revised October 24, 2016 Accepted October 24, 2016

This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/3.0/) which permits unrestricted noncommercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

요약

본 연구에서는 동해안의 4개 정점(속초, 묵호, 후포, 진하)에서 13년간 관측된 파랑자료를 이용하여 극치확률분석을 통해 재현빈도별로 천해설계파를 산정하였고, 이 값을 한국해양연구원(2005)에 제시된 동해안 심해설계파를 이용하여 SWAN 수치모델링로 계산된 결과와 비교하였다. 그 결과 2005년 기존 심해설계파의 수치실험 결과는 관측파랑에 의한 극치분석 결과보다 상대적으로 작은 것으로 나타났으며, 특히 30년 빈도 이하에서 동해안에서의 기존 심해설계파고가 과소산정되었을 가능성이 있음을 시사한다.

핵심용어: 천해설계파, 연속파랑관측, 극치분석, 수치실험, 한국 동해안

Abstract

In this study, shallow-water design waves are estimated for various return periods based on statistical analysis of extreme waves observed 13 years at four stations on the Korean east coast (Sokcho, Mukho, Hupo, Jinha). These values are compared with the results from SWAN simulation by using the deep water design waves conventionally used in Korea (KORDI, 2005). It was found that the simulated values of the shallow-water design waves are comparatively smaller than the values from the extreme value analysis, expecially below 30 years frequency, which implies possible under-estimation of the deep-water design waves on the Korean east coast.

Keywords: shallow-water design wave, continuous wave observation, extreme value analysis, numerical analysis, Korean east coast

1. 서 론

항만 및 해안 구조물을 설계할 때는 50년 빈도 설계파랑 등의 빈도별 설계파랑 결정은 대단히 중요한 설계조건이며, 기존의 빈도별 설계파랑 결정방법은 크게 2가지로 구분된다. 첫번째 방법은 심해설계파의 정보를 이용하여 수치모델링을 통해 천해설계파를 추산하는 것이다. 우리나라 전해역 심해설계파를 추산하기 위하여 2005년 해양수산부는 ‘해상파랑관측조사사업’의 일환으로 53년간(1951년~2003년) 128개 태풍과 25년간(1979년~2003년)의 동계계절풍 자료를 분석하여 우리나라 동해, 서해, 남해 심해설계파랑을 추산(전해역 심해설계파 추정보고서II, 2005 한국해양연구원)하였으며, 이 자료는 최근까지 우리나라의 항만 및 어항구조물을 설계할 때 일반적으로 사용되어 왔다. 당시 연구에서 Lee and Jun(2006)은 태풍시와 비태풍시를 구분하여 바람장과 파랑 발생 특성을 고려하였다. 태풍의 경우 PVM (Primitive Vortex Model)을 사용하여 바람장을 추정하고 WAM 모델을 사용하여 파랑장을 추산하였으며, 비태풍의 경우 1979년~2003년 ECMWF(유럽중규모예보센터)의 바람자료를 입력하여 HYPA 모델을 통해 파랑자료를 산출하였다. 이와 같이 구분된 해상풍 자료를 입력하여 수치모형실험으로 파랑을 역추산하고 추정격자점별로 확률분포함수에 적합시켜 빈도별 심해파랑을 추산하였다.

빈도별 설계파랑을 추산하는 두 번째 방법은 실제로 관측된 장기 관측파랑 자료를 분석하여 빈도별 파랑결과를 해역별로 추산하는 것이다. 이때 재현빈도 50년 이상의 파랑을 추산하기 위해서는 일반적으로 최소 20년 이상의 장기간 파랑관측 자료가 필요하다. 우리나라 파랑관측은 기상청(KMA), 국립해양조사원(KHOA), 한국해양과학기술원(KIOST) 등에서 수행해 오고 있으며, Jeong et al.(2012, 2014, 2015, 2016)은 우리나라 동해안의 연속 파랑관측자료 분석과 천해파 수치실험을 통해 각 해역별 설계파를 비교·연구해 오고 있다. 기상청의 동해안 파랑관측 자료는 동해부이의 경우 자료가 다소 과소추정되는 것으로 분석되었고, 포항부이의 경우 관측기간이 짧고 최근 결측율도 15% 정도로 무시할 수 없을 정도로 분석되며, 서해안 파랑관측 자료 또한 덕적도와 칠발도 부이자료가 1996년부터 시작된 장기간의 자료이지만 정확성과 결측율에 대한 자세한 분석이 필요한 상태이다(Jeong et al., 2015).

본 연구의 파랑관측 자료는 한국해양과학기술원에서 수행한 파랑관측 자료중에서 동해안 천해역 4개 정점(속초, 묵호, 후포, 진하)에서 약 13년간(2003년~2015년) 관측한 장기간 파랑관측 자료를 사용하였으며, 2가지 극치확률분포함수를 적용, 빈도분석을 수행하여 빈도별 천해설계파랑을 산정하였다. 또한 현재 항만 설계시 일반적으로 사용되고 있는 심해설계파 추산자료(한국해양연구원, 2005)와 비교하기 위하여 제시된 빈도별, 파향별 심해설계파 조건으로 SWAN(Simulating Waves Nearshore) 모델을 이용한 수치모형실험을 수행하여 4개 정점의 빈도별 천해설계파랑을 구한 다음 파랑관측 자료로 2가지 극치분석을 통해서 얻은 빈도분석 결과와 상호 비교하였다. 또한 관측기간 중에 출현한 상위 5개의 최대파고를 역추산된 심해설계파의 수치실험 결과와 비교하여 어느 정도의 빈도에 해당하는지 분석하였다.

2. 현장 관측자료 수집 및 분석

2.1 4개 정점 파랑관측 자료분석

한국해양과학기술원(KIOST)은 동해안 4개소(속초, 묵호, 후포, 진하)에서 10여년 전부터 수심 15.0~18.5 m에서 수압식 파고계(WTG; Wave and Tide Gage)를 설치하여 현재까지 파랑관측을 수행해오고 있다. 4개 관측정점의 위치도와 경위도, 수심, 관측기간 등에 대한 정보를 Fig. 1과 Table 1에 제시하였다. 이들 관측점은 외해측을 향해 개방적인 해역에 위치하고 있으며 암초나 주변지형 등에 의해 영향을 받지 않는 파랑관측에 적합한 곳에 위치하고 있다.

Jeong et al. (2007)에 제시된 것처럼 수압식 파고계의 자료수집 시간 간격은 0.5초이며, 30분마다 2,048개의 자료를 사용하여 파 스펙트럼을 계산하였다. 스펙트럼 분석법을 통하여 파 스펙트럼으로부터 유의파고(H_s)로 불리는 유의파고 추정치(H_m₀) 및 첨두주기(T_p)를 계산하였다. 유의파고 추정치는 아래 식으로 정의되며,

(1)

Hm0=4m0

여기서 m_n은 아래와 같이 계산되는 스펙트럼 밀도의 n차 모멘트이다. 한편 첨두주기는 파 스펙트럼이 최대가 되는 주파수에 해당하는 주기(=주파수의 역수)이다.

(2)

mn=∫f1f2fn⋅S(f)df

한편, 식 (2)에서 f는 파의 주파수, S(f)는 파의 스펙트럼 밀도를 각각 나타낸다. 여기서 하한 절단주파수(low cutoff frequency)는 f₁ = 5 ⁄ 128 Hz로, 상한 절단주파수(high cutoff frequency)는 f₂ = 64 ⁄ 128 Hz로 설정하였다.

2.2 연최대 유의파와 연2위 유의파 분석

2003년부터 2015년까지 4개 관측정점에서 관측된 유의파고를 크기 순서로 나열할 때 연중 가장 큰 파고(연최대 유의파, Hs₁로 표기)와 두 번째 큰 파고(연2위 유의파, Hs₂로 표기)를 대상으로 자료를 정리(Table 2 참조)하여 유의파 분석을 수행하였다. 이 때 각 정점별 큰 파고 순서대로 ①~⑤로 표기하였다. 이를 살펴보면, 2003년 태풍“매미”의 영향을 받은 진하의 연최대 유의파(7.52 m, 15.07 s)를 제외하면 4개 정점의 연최대 유의파는 모두 2006년에 발생하였으며 속초와 묵호는 8.0 m 이상(속초 8.95 m, 12.80 s, 묵호 8.37 m, 12.80 s)의 고파랑이 내습하였다. 이는 2006년 10월 23일~24일 중국 화베이 지방에서 생성된 온대성 저기압이 동해를 느린 속도로 통과하며 전달된 너울성 파랑에 의한 영향과, 2006년 9월 17일~18일 최저 중심기압 919 hPa의 태풍“산산”에 의한 영향으로 판단된다. 연2위 유의파는 속초에서 6.07 m, 묵호에서 6.52 m, 후포에서 5.60 m, 진하에서 5.96 m로 나타나, 관측기간 중 연 최대 유의파와 제2위 유의파의 파고 차이가 속초는 2.9 m, 묵호는 1.9 m, 진하는 1.6 m로 크게 나타났다. 후포의 경우는 연최대 유의파와 제2위 유의파의 파고차이가 0.3 m로 상대적으로 작은 것으로 나타났는데 이는 2003년 태풍“매미”와 2005년 10월 21일~24일 온대성 저기압에 의한 동해안의 너울성 파랑 발생시 후포의 관측자료 부재에 따른 것으로 판단된다.

3. 관측파랑을 이용한 빈도별 천해설계파 추산

4개 관측점에서 수행한 관측파랑 중 연최대 유의파(Hs₁) 또는 연2위 유의파(Hs₁, Hs₂)까지를 대상으로 2가지 확률분포함수에 적합시키고 적합도 검증(K-S test)을 수행하여 최적의 빈도별 천해설계파를 추산하였다. 빈도별 천해설계파 추산에는 주로 극치분포 해석이 많이 사용되며, Goda(2010)는 일본 해안에서 관측파랑 자료를 분석하여 4개의 Weibull 극치분포형을 제안하였다. 본 연구에서는 극치분포형 중에서 매개변수가 3개인 제3형 Weibull 분포함수와 비모수적 방법인 Kernel 분포함수를 선정하고 Hs₁와 Hs₂을 각각 입력하고 극치분석을 수행하여 재현빈도별 천해설계파고를 추산하였다.

먼저, Weibull 분포함수의 누적분포함수와 확률밀도함수는 다음과 같다.

(3)

F(x)=1−exp[−(−x−BA)k]:k>0,B≤x<∞

(4)

f(x)=xA(x−BA)k−1exp[−(x−BA)k]

여기서, A는 규모매개변수, B는 위치매개변수, k는 형상매개 변수이며, k = 1이면 지수분포와 같다.

Kernel 분포함수의 누적분포함수와 확률밀도함수는 다음과 같다.

(5)

F(x)=∫−∞x1nh∑i=1nK(x−xih)dx

(6)

f(x)=1nh∑i=1nK(x−xih)

여기서, K는 Gaussian Kernel 함수로 K(x)=(1/2π)⋅exp(-x2/2)이며, h는 Kernel 함수 대역폭(bandwidth) 파라미터이다.

Weibull 분포함수의 매개변수 추정방법은 모멘트법, 확률가중모멘트법, L-모멘트법, 최우도법, 최소자승법 등으로 구분되며, 본 연구에서는 최소자승법(Least Square Method)을 사용하였다. 각 확률분포형의 추산결과는 빈도별로 파고를 추정하고 서로 비교하여 Table 3과 Fig. 2에 나타내었다.

극치분석에서 활용한 파랑의 관측기간은 약 10년~13년간이며, 이는 확률분포함수를 통해 약 20년~30년 이상의 빈도 추정시 신뢰도에서 문제가 있을 것으로 판단된다. 그러나 5년~20년빈도의 추산결과는 실제적인 관측파랑이 반영된 측면에서 신뢰도가 높을 수 있으며, 구조물 공사시 또는 단기간의 구조물 안전성 검토시에 유용하게 사용될 수 있을 것으로 판단된다. 또한 Fig. 2에서 보는 바와 같이 30년빈도 이상의 결과에서도 분포형에 따라 전체적인 경향성을 잘 재현하고 있는 것으로 판단된다.

빈도별 파고 추산결과를 살펴보면, 제2위 유의파까지 고려한 경우(Hs₁와 Hs₂)의 추산결과가 연최대 유의파만 고려한 경우(Hs₁)보다 묵호, 후포, 진하에서 더 크게 나타났으며, 속초는 50년빈도 이상의 결과에서 그 반대의 경향을 나타내었다. 또한 Weibull 분포형의 결과가 Kernel 분포형의 결과보다 대부분 더 큰 파고로 추산되었지만, 관측파랑을 재현하는 적합도 측면에서는 Weibull 분포형보다 Kernel 분포형의 추산결과가 더욱 적합한 결과로 나타났다.

4. 역추산된 심해설계파를 이용한 천해설계파 수치실험

한국해양연구원(2005)에서 역추산한 심해설계파를 입력자료(Table 4의 H_o와 T_o로 표시)로 활용하여 SWAN 모형을 통한 수치실험을 수행하고 4개 정점에 대한 천해설계파(Table 4의 H_p와 T_p로 표시)를 산정하였다. 실험 영역은 Fig. 3과 같으며, 입사파랑 선정은 4개 관측점으로 전달될 수 있는 파랑 추산위치와 파향을 고려하여 선정하였으며, 실험대상 파랑은 총 5개 빈도별(10년, 20년, 30년, 50년, 100년)로 총 6 개 파향(속초와 묵호는 NNE, NE, ENE, E, ESE, SE, 후포와 진하는 NE, ENE, E, ESE, SE, SSE)의 파랑 조건들을 선정하고 4개 관측 정점별로 구분하여 각각의 조건에서 수치실험을 수행하였다. 실험결과로 얻은 천해설계파 중에서 빈도별로 가장 큰 파고를 Table 4에서 짙은 바탕으로 표현하였다.

수치실험 결과를 살펴보면, 속초와 묵호의 경우는 10년과 20년 빈도에서 NE 파향에서 가장 큰 파고가 나타났으며, 30년빈도 이상에서 속초는 ESE 파향이, 묵호는 ENE 파향과 E 파향에서 가장 큰 파고가 나타났다. 후포의 경우는 10년빈도에서 NE 파향에서 가장 큰 파고가 나타났고 나머지 모든 빈도에서 E 파향이 가장 크게 나타났다. 진하의 경우는 10년과 20년빈도에서 ENE 파향이, 30년빈도 이상에서 ESE 파향의 파고가 가장 크게 나타났다. 빈도별 최대파고는 20년빈도의 경우 최소 4.99 m(속초, NE)부터 최대 5.46 m(진하, ENE)의 범위이고, 50년빈도의 경우 최소 6.05 m(속초, ESE)부터 최대 7.25 m(후포, E)의 범위로 나타나 정점별로 약 1.5 m와 1.2 m의 차이를 나타내었으며, 북측 해역(속초, 묵호)보다 남측 해역(후포, 진하)의 파고가 더 크게 추산되었다.

5. 관측파랑 분석결과와 역추산 실험결과 비교

관측파랑을 이용한 빈도별 천해설계파 추산결과(Probability Analysis)와 역추산된 심해설계파를 이용한 수치실험 결과(Numerical Analysis)를 비교하였다. 수치실험 결과는 파향별 모든 결과를 함께 도시하였고, 4개 정점별로 Fig. 4에 나타내었다. Fig. 4에 따르면, 속초, 묵호, 진하는 관측파랑을 이용한 천해파 추산결과가 더 크게 나타났으며, 빈도별로 차이는 있으나 속초는 1.8~3.2 m, 묵호는 0.7~2.8 m, 진하는 최대 1.5 m까지 차이를 나타내었다. 후포는 30년빈도 이하에서 관측파랑을 이용한 천해파 추산결과가 0.1~1.0 m 더 크게 나타났으나, 30년 이상의 빈도에서 역추산된 심해파를 이용한 수치실험 결과가 0.8 m(50년빈도)와 2.3 m(100년빈도) 더 크게 나타났다.

Fig. 5는 역추산된 심해파로부터 수치실험을 수행하여 추산한 천해설계파의 전 파향 중에서 최대파고를 빈도별로 도시하고 직선 회귀분석을 수행하였으며, 4개 정점에서 관측된 연최대파고(Hs₁)를 5개씩 큰 파고 순서대로 추출(Table 2 참조)하여 도시된 회귀분석 그래프에 함께 나타내었다. 결과에 따르면, 속초의 최대 관측파고는 8.95 m로 재귀년도 156년에 이르며, 묵호도 8.37 m로 재귀년도 106년에 해당된다. 후포의 최대 관측파고는 5.94 m, 재귀년도는 29년, 진하의 최대 관측파고는 7.52 m, 재귀년도는 82년으로 나타났다.

이와 같이 후포를 제외한 다른 정점에서 재귀년도가 상당히 크게 추정된 이유는 2가지로써, 이는 최근 동해안에 내습이 잦은 고파랑의 영향일 수도 있고 또는 2005년 당시 심해 설계 추산이 다소 과소추정된 것으로 생각해 볼 수도 있다. Table 4에서 20년 또는 30년빈도 이상의 파랑에서 E 또는 ESE 파향이 최대파랑으로 선정된 것은 태풍의 영향이 주로 반영된 것으로 보이지만, 동해안 관측파랑의 주파향(NE 또는 ENE)을 고려할 때 E 또는 ESE 파랑은 다소 과대 추정되고, 상대적으로 NNE 또는 NE 파랑은 과소 추정된 것으로 판단된다.

동해안의 파랑 특성을 지형적으로 구분하면 3개 구역(1구역 : 대진~죽변 해역, 2구역 : 죽변~장기갑 해역, 3구역 : 장기갑~울산 해역)으로 구분할 수 있으며, 1구역은 NE 방향으로, 2구역은 E 방향으로, 3구역은 ESE 방향과 대략적으로 수 직을 이루는 지형적 특성을 가지고 있다. 속초와 강릉은 1구역을, 후포는 2구역을, 경주는 3구역을 대표한다고 가정할 때, 4개 지점에서 최근 약 3~4년간 파향이 포함된 파랑관측 결과로부터 유도된 파랑장미도(Fig. 6. 참조)를 살펴보면, 구역과 상관없이 동해안의 실제 내습파랑은 대부분 NE와 ENE 파향에서 나타나는 것을 알 수 있다. 이러한 점을 고려할 때 Table 4에서 20년 또는 30년 빈도 이상의 파랑에서 E 또는 ESE 파향이 최대파랑으로 선정된 것은 태풍의 영향이 주로 반영된 것으로 판단되며, 반면에 NE 계열 파랑이 최대파랑으로 선정되지 않은 것은 심해설계파 추산 시 과소 추정되었기 때문인 것으로 판단된다. 이는 태풍을 모의할 때 짧은 시간동안 출현하는 최대파고가 적절하게 재현되지 못했을 수 있고 시시각각 변화하는 파랑의 파향이 그대로 분석에 적용되었기 때문일 수도 있을 것으로 추정된다.

6. 토의 및 결론

본 연구에서는 우리나라 동해안에 위치한 4개 정점(속초, 묵호, 후포, 진하)에서 약 13년간 관측된 파랑자료로부터 연최대 유의파 또는 연2위 유의파를 이용하여 2개의 극치확률 분포함수(Weibull 분포 및 Kernel 분포함수)에 적합시켜 천해설계파를 추산하였으며, 한국해양연구원(2005)의 역추산된 파향별 심해설계파 자료를 입력조건으로 SWAN 모형을 사용한 수치실험 결과와 비교·분석하였다.

관측파랑 극치분석 결과는 역추산된 심해파의 수치실험 결과보다 후포의 30년빈도 이상을 제외하고 대부분의 경우에서 큰파고를 나타내었으며, 특히 5년~20년빈도에서는 약 0.8~3.0m 까지 큰 파고 편차를 나타내며 4개 정점 모두에서 파고가 크게 추산되었다.

역추산된 심해파의 빈도별 수치실험 결과 그래프에서 실제 관측파고를 대입시켜본 결과, 관측기간 중 출현했던 최대파고들이 후포를 제외하고 상당히 재현기간이 긴 파고에 해당하는 것으로 추정되었다(속초 8.95 m, 156년, 묵호 8.37 m, 106년, 후포 5.94 m, 29년, 진하 7.52 m, 82년; Fig. 5. 참조).

이상의 결과로 유추해보면, 2005년에 제시된 동해안의 심해 설계파고는 전체적으로 다소 과소 추정된 것으로 판단된다. 특히 관측파랑의 주파향을 분석해보면 동해안은 대부분 NE와 ENE 파향이지만, 2005년 심해파 결과는 재현 빈도가 커질수록 E와 ESE 파향에서 최대파고가 선정되어 태풍과 비태풍에 의한 효과가 다소 부적절하게 반영된 것으로 유추된다. 또한 관측결과의 극치분석 결과 중 5~20년빈도의 파고가 역추산된 심해파의 수치실험 결과보다 0.8~3.0m 크게 나타난 것을 고려할 때, 2005년 심해파 추산결과가 과소추정된 것으로 이해된다.

감사의 글

본 논문은 한국해양과학기술원의 주요사업 “연안침식저감원천기술 개발(PE99423)”과 국토교통부가 주관하고 국토교통과학기술진흥원이 시행하는 2012년도 지역기술혁신사업(12 지역기술혁신 B01) 연구사업의 지원을 받아 수행되었습니다.

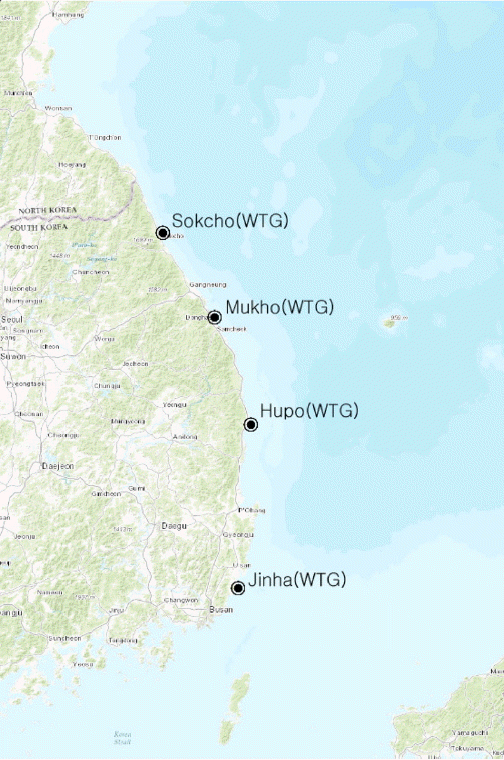

Fig. 1.

Location map of the wave observation stations.

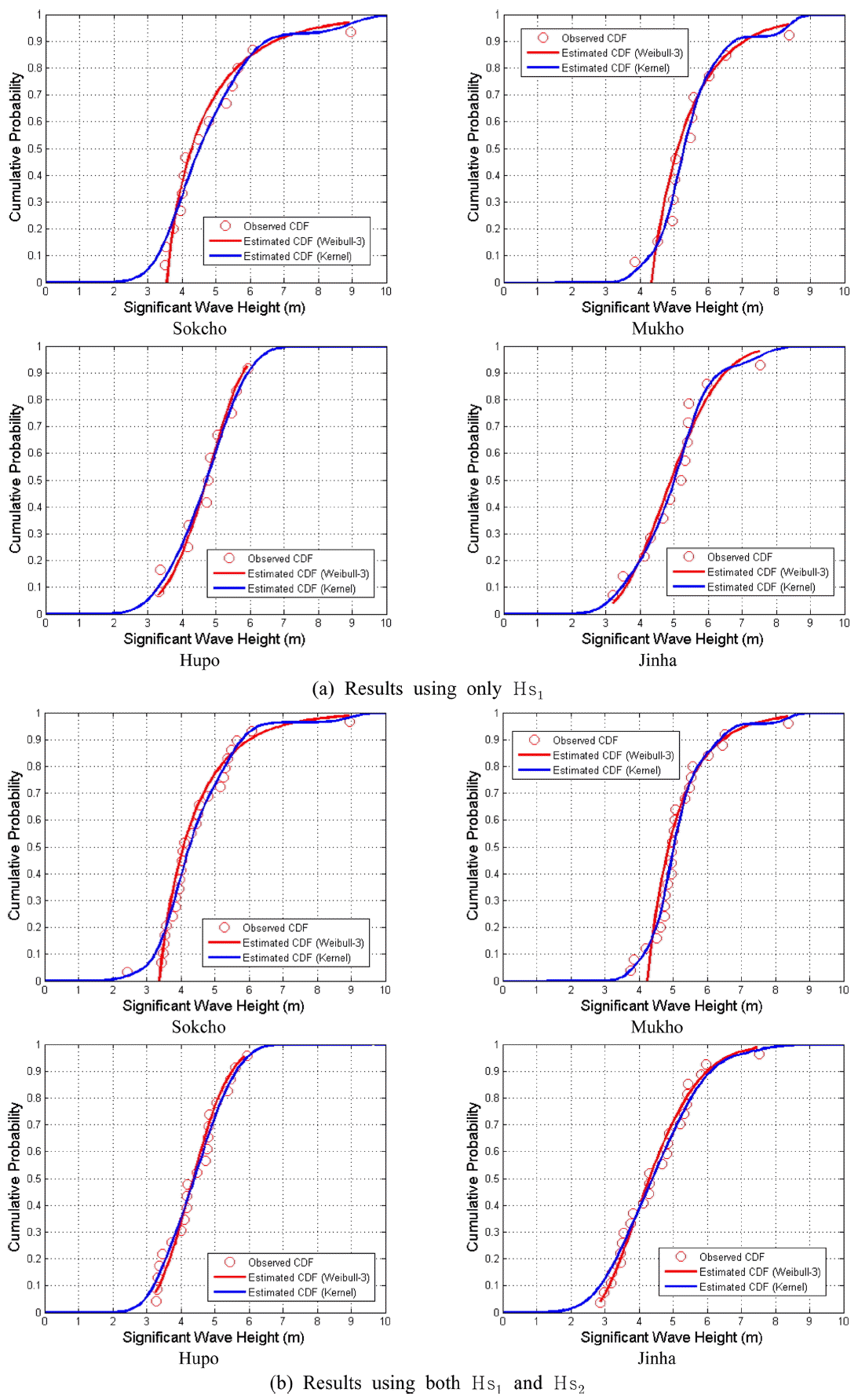

Fig. 2.

Cumulative probability distributions of the significant wave height at the four wave stations.

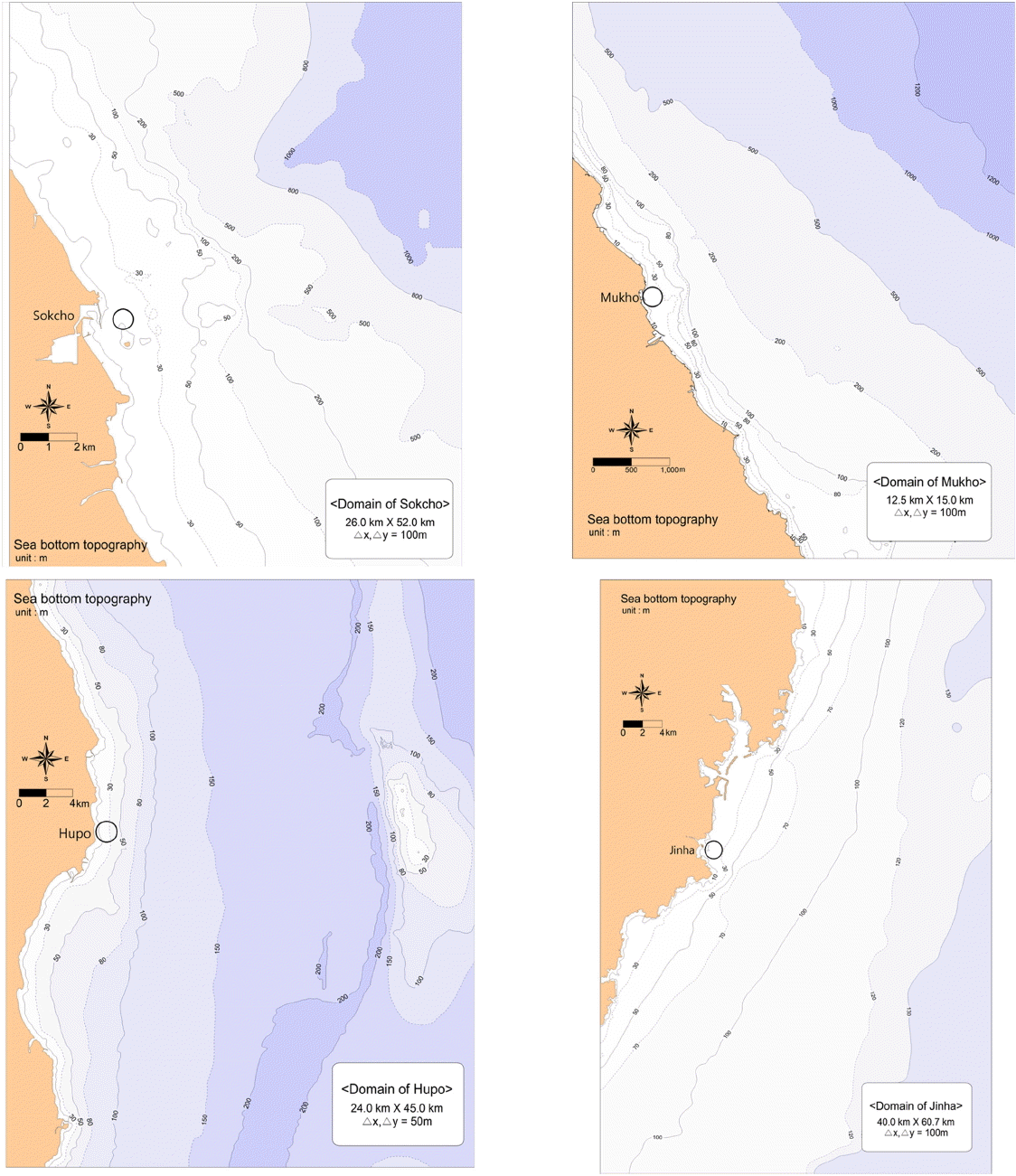

Fig. 3.

Computational domains and location of the wave stations.

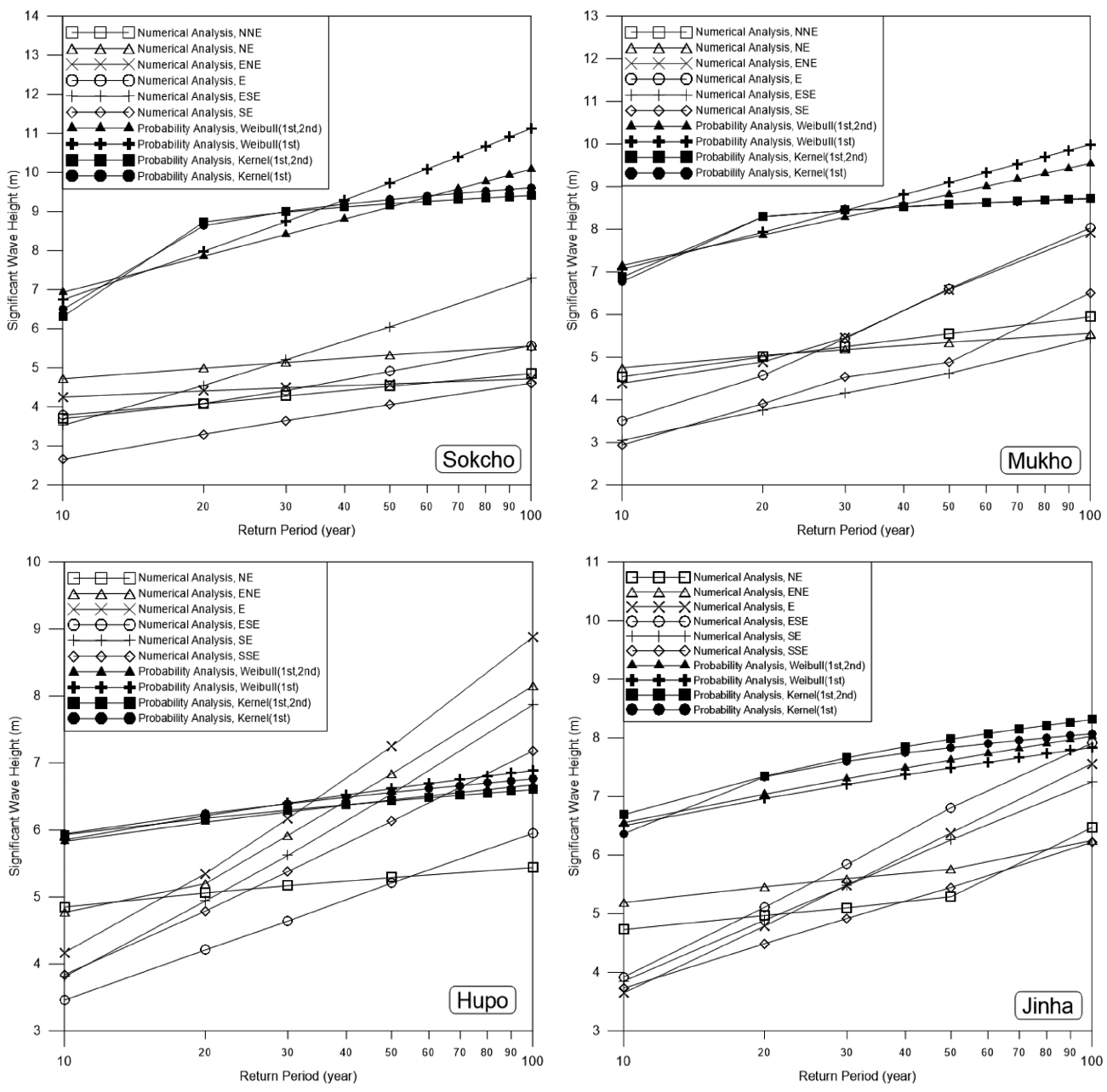

Fig. 4.

Significant wave height for different return periods estimated from numerical simulation and statistical analysis.

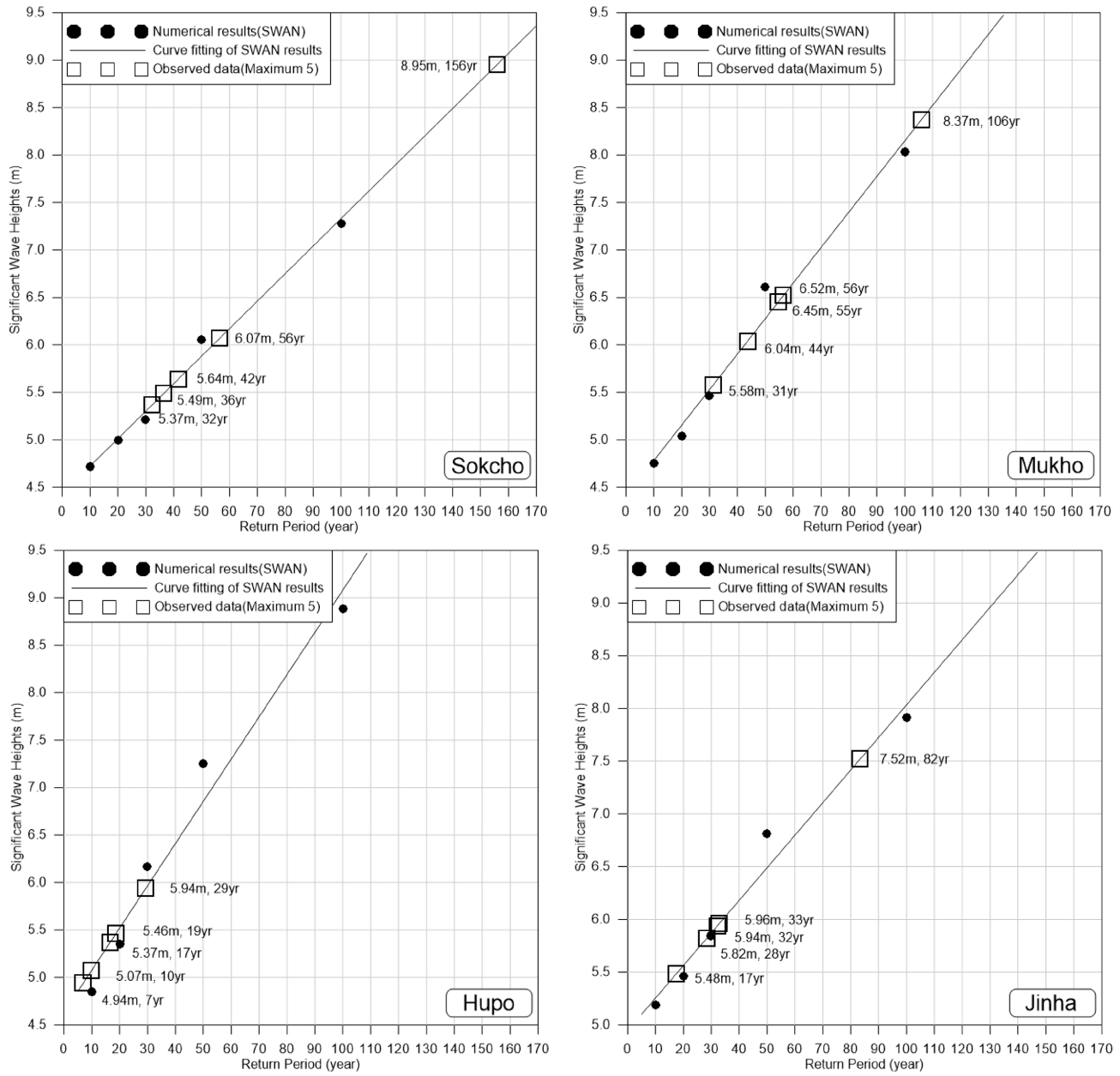

Fig. 5.

Curve fitted relationship between the significant wave height and the return period together with the top 5 wave heights data from SWAN simulation and observation.

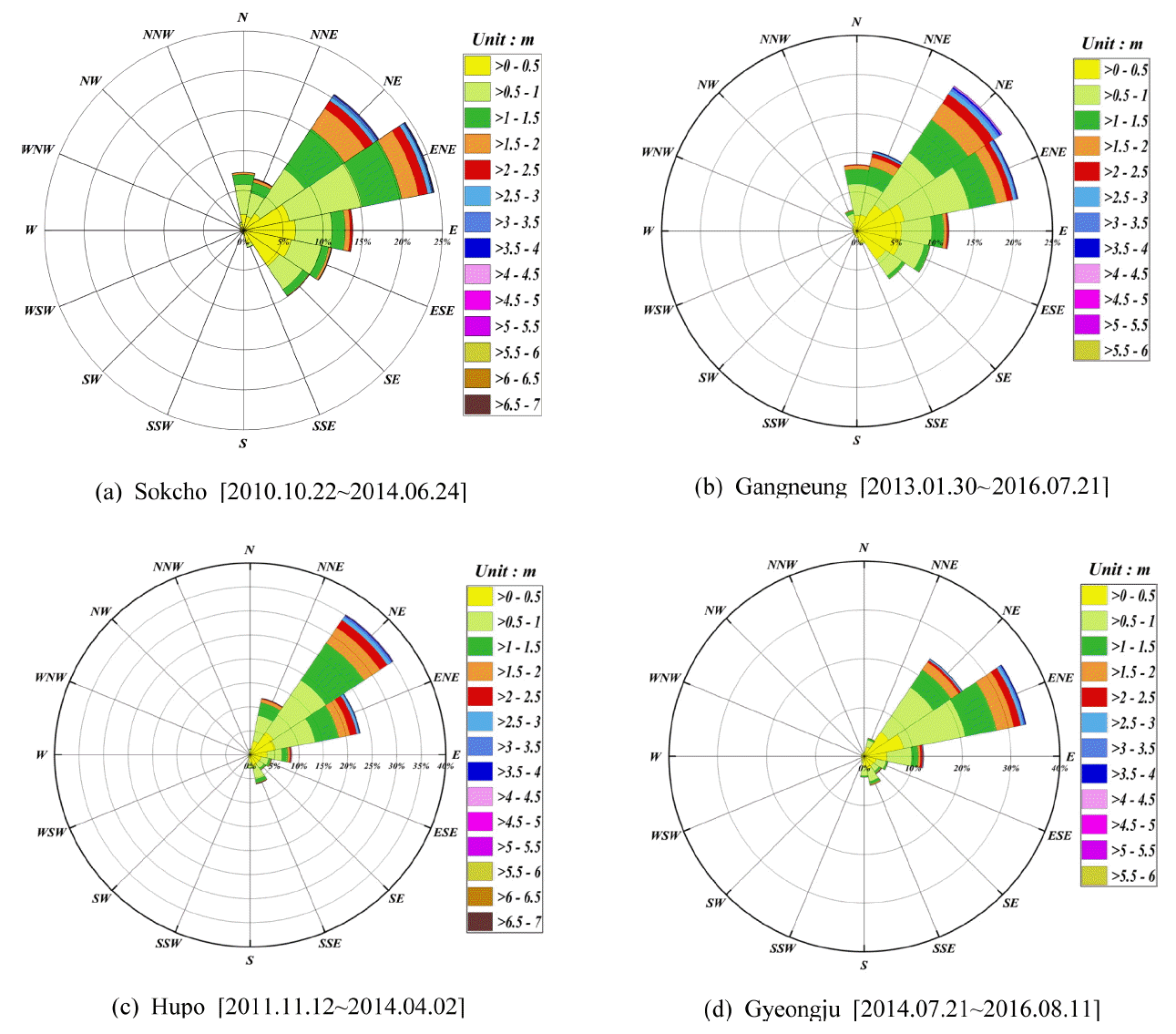

Fig. 6.

Observed wave roses at Sokcho, Gangneung, Hupo and Gyeongju.

Table 1.

Information of the wave observation stations (SC:Sokcho, MH:Mukho, HP:Hupo, JH:Jinha).

St.	Coordinate	Depth (m)	Instrument	Monitoring period
SC	38°12′27.9″N, 128° 36′59.6″E	18.5	WTG	2003. 03. 24∼2015. 12. 31
MH	37°32′52.5″N, 129°07′30.4″E	15.0	WTG	2004. 03. 07∼2015. 12. 31
HP	36°41′59.1″N, 129°29′03.4″E	17.5	WTG	2006. 05. 04∼2015. 12. 31
JH	35°23′11.1″N, 129° 21′38.1″E	18.0	WTG	2003. 08. 07∼2015. 12. 31

Table 2.

Values of Hs₁ and Hs₂ observed at the four wave stations.

연도	index	Sokcho			Mukho			Hupo			Jinha

		Time	H(m)	T(s)	Time	H(m)	T(s)	Time	H(m)	T(s)	Time	H(m)	T(s)
2003	Hs₁	12.15 14:00	4.10	9.85	-	-	-	-	-	-	09.12 23:00	① 7.52	15.07
2003	Hs₂	11.27 11:00	3.85	9.14	-	-	-	-	-	-	11.28 10:30	2.98	9.85
2004	Hs₁	04.27 17:00	③ 5.64	11.64	04.27 17:00	4.96	10.67	-	-	-	08.19 08:30	④ 5.44	9.85
2004	Hs₂	02.23 17:30	4.44	10.67	12.05 21:00	4.95	12.80	-	-	-	10.21 10:00	3.19	11.64
2005	Hs₁	01.16 05:00	④ 5.49	10.67	01.16 06:30	② 6.52	11.64	-	-	-	10.23 07:00	4.88	12.80
2005	Hs₂	10.21 22:30	⑤ 5.37	11.64	10.21 22:30	③ 6.45	12.80	-	-	-	12.06 02:30	4.81	12.80
2006	Hs₁	10.23 11:00	① 8.95	12.80	10.23 15:30	① 8.37	12.80	09.18 07:00	① 5.94	10.67	10.24 02:00	② 5.96	12.80
2006	Hs₂	09.18 19:00	5.16	12.80	09.18 11:00	4.77	11.64	10.23 21:30	④ 5.37	14.22	09.17 22:00	③ 5.82	10.67
2007	Hs₁	11.11 06:00	3.53	9.14	09.08 14:30	4.52	11.64	11.11 13:30	3.37	9.85	01.08 20:00	3.21	12.80
2007	Hs₂	07.10 23:00	3.44	8.53	11.11 10:00	4.19	9.85	11.28 23:30	3.31	8.53	07.14 22:00	2.87	9.14
2008	Hs₁	12.21 16:00	3.75	9.85	12.21 17:00	4.98	9.85	01.21 01:30	4.19	9.85	01.21 05:00	4.69	10.67
2008	Hs₂	03.19 15:00	3.58	9.14	02.24 13:00	4.75	11.64	02.24 23:00	4.16	14.22	02.24 20:00	4.32	12.80
2009	Hs₁	04.25 20:00	3.97	9.85	04.26 06:30	5.03	10.67	10.08 10:00	⑤ 5.06	10.67	11.11 09:00	⑤ 5.42	12.80
2009	Hs₂	11.11 13:30	3.93	10.67	11.02 13:30	4.96	11.64	11.11 08:30	4.80	10.67	10.08 11:00	4.85	11.64
2010	Hs₁	05.23 22:30	3.50	8.53	10.26 02:00	3.86	9.85	02.11 13:00	3.27	7.53	02.11 14:00	4.32	9.85
2010	Hs₂	09.21 19:00	3.48	9.14	05.26 12:30	3.77	10.67	05.23 21:00	3.32	10.67	03.01 19:00	3.83	9.85
2011	Hs₁	01.01 12:30	4.07	12.80	01.01 08:00	④ 6.04	14.22	01.01 11:30	③ 5.46	12.80	01.01 14:30	5.21	12.80
2011	Hs₂	12.08 21:00	4.02	10.67	12.08 19:00	4.75	11.64	02.12 04:30	4.11	8.00	09.21 21:00	4.28	10.67
2012	Hs₁	04.03 12:00	5.30	9.85	09.17 17:00	5.53	11.64	09.17 17:00	4.18	8.53	01.19 18:00	3.50	9.14
2012	Hs₂	09.17 19:00	5.25	11.64	04.03 16:00	4.85	11.64	08.28 14:00	4.01	8.00	09.17 13:00	3.47	9.14
2013	Hs₁	12.20 20:30	② 6.07	12.80	12.20 19:30	⑤ 5.58	14.22	12.20 19:30	4.72	12.80	10.16 14:30	4.12	10.67
2013	Hs₂	04.06 22:00	4.30	9.85	10.15 13:30	5.06	10.67	10.16 13:30	4.46	10.67	02.08 21:30	3.46	12.80
2014	Hs₁	10.13 11:30	4.50	10.67	10.13 11:30	5.04	9.85	10.13 14:30	4.76	9.85	10.13 13:00	5.38	10.67
2014	Hs₂	09.30 07:00	3.85	9.14	09.30 10:00	4.62	9.85	03.13 10:00	3.73	8.53	12.19 06:30	3.76	14.22
2015	Hs₁	08.26 01:00	4.78	10.67	11.27 04:00	5.48	12.80	08.25 19:00	② 5.60	10.67	08.25 13:30	5.32	11.64
2015	Hs₂	11.26 23:00	4.55	12.80	08.26 06:30	5.35	10.67	11.27 09:30	4.81	14.22	11.18 15:30	3.56	9.85

Table 3.

Extreme values of the significant wave height at the four wave stations.

(a) Results using only Hs₁

Return Period(yr)	Sokcho(m)		Mukho(m)		Hupo(m)		Jinha(m)

	Weibull	Kernel	Weibull	Kernel	Weibull	Kernel	Weibull	Kernel
5	5.60	5.74	6.21	6.11	5.45	5.55	5.95	5.80
10	6.75	6.49	7.06	6.77	5.85	5.94	6.50	6.37
20	7.98	8.64	7.93	8.30	6.21	6.24	6.97	7.34
30	8.74	9.00	8.45	8.44	6.40	6.39	7.21	7.60
40	9.29	9.19	8.81	8.52	6.53	6.49	7.37	7.74
50	9.73	9.31	9.10	8.58	6.62	6.56	7.49	7.83
60	10.09	9.40	9.33	8.62	6.69	6.62	7.58	7.90
70	10.40	9.46	9.53	8.65	6.75	6.66	7.66	7.96
80	10.67	9.52	9.70	8.68	6.80	6.70	7.73	8.00
90	10.91	9.57	9.85	8.70	6.85	6.73	7.79	8.04
100	11.12	9.61	9.99	8.72	6.89	6.76	7.84	8.07

(b) Results using both Hs₁ and Hs₂

Return Period(yr)	Sokcho(m)		Mukho(m)		Hupo(m)		Jinha(m)

	Weibull	Kernel	Weibull	Kernel	Weibull	Kernel	Weibull	Kernel
5	6.03	5.79	6.45	6.38	5.50	5.63	6.01	6.11
10	6.75	6.49	7.06	6.77	5.85	5.94	6.55	6.69
20	7.86	8.73	8.81	8.52	6.53	6.49	7.04	7.35
30	8.41	8.99	9.33	8.62	6.69	6.62	7.31	7.66
40	8.81	9.12	9.70	8.68	6.80	6.70	7.49	7.85
50	9.12	9.20	9.99	8.72	6.89	6.76	7.62	7.98
60	9.37	9.26	10.23	8.75	6.95	6.81	7.73	8.07
70	9.58	9.31	10.43	8.77	7.01	6.85	7.82	8.15
80	9.77	9.35	10.60	8.79	7.06	6.89	7.90	8.21
90	9.94	9.38	10.75	8.81	7.10	6.92	7.97	8.27
100	10.08	9.41	10.89	8.83	7.13	6.94	8.03	8.31

Table 4.

Results of numerical simulation for return period of 10, 20, 30, 50, 100 years.

Return Period (yr)		Sokcho						Mukho

		NNE 072098	NE 072098	ENE 072099	E 072100	ESE 072100	SE 072101	NNE 076102	NE 077102	ENE 077104	E 077105	ESE 077107	SE 077107
10	H_o(m)	4.15	5.28	4.79	4.22	4.02	3.31	5.97	5.86	5.31	4.36	3.90	4.42
	H_p(m)	3.70	4.72	4.25	3.79	3.53	2.66	4.54	4.75	4.39	3.51	3.05	2.94
	T_o(s)	9.04	10.33	9.68	8.99	8.42	7.71	11.23	11.20	10.41	9.35	8.61	9.01
	T_p(s)	9.39	10.34	9.39	8.52	8.52	7.74	11.70	11.70	10.64	9.68	8.81	8.81
20	H_o(m)	4.59	5.60	4.97	4.55	5.24	4.21	6.51	6.19	5.86	5.39	4.76	5.67
	H_p(m)	4.08	4.99	4.41	4.09	4.55	3.30	5.01	5.04	4.89	4.57	3.76	3.91
	T_o(s)	9.51	10.64	9.87	9.34	9.61	8.70	11.72	11.51	10.93	10.77	9.51	10.20
	T_p(s)	9.39	10.34	9.39	9.39	9.39	8.52	11.70	11.70	10.64	10.64	9.68	10.64
30	H_o(m)	4.82	5.77	5.07	5.00	6.00	4.73	6.80	6.36	6.30	6.23	5.25	6.42
	H_p(m)	4.28	5.14	4.49	4.42	5.21	3.65	5.25	5.18	5.46	5.44	4.16	4.53
	T_o(s)	9.75	10.80	9.96	9.41	10.29	9.22	11.99	11.67	11.80	11.57	9.99	10.86
	T_p(s)	9.39	10.34	10.34	9.39	10.34	9.39	11.70	11.70	11.70	11.70	9.68	10.64
50	H_o(m)	5.10	5.97	5.18	5.58	6.99	5.38	7.16	6.57	7.44	7.33	5.87	7.40
	H_p(m)	4.53	5.33	4.59	4.91	6.05	4.06	5.55	5.35	6.59	6.61	4.62	4.88
	T_o(s)	10.03	10.98	10.07	9.94	11.11	9.83	12.30	11.86	12.83	12.55	10.56	11.66
	T_p(s)	10.34	11.39	10.34	10.34	11.39	9.39	12.86	11.70	12.86	12.86	10.64	11.70
100	H_o(m)	5.47	6.22	5.32	6.36	8.42	6.26	7.63	6.83	9.03	8.91	6.71	8.76
	H_p(m)	4.85	5.56	4.72	5.57	7.28	4.61	5.95	5.56	7.91	8.03	5.44	6.51
	T_o(s)	10.38	11.21	10.21	10.61	12.19	10.60	12.69	12.19	14.13	13.83	11.29	12.69
	T_p(s)	10.34	11.39	10.34	10.34	12.54	10.34	12.86	11.70	14.13	14.13	11.70	12.86

Return Period (yr)		Hupo						Jinha

		NE 077110	ENE 077111	E 077111	ESE 077112	SE 077113	SSE 077113	NE 077119	ENE 077119	E 077120	ESE 077121	SE 077122	SSE 076123
10	H_o(m)	5.86	5.40	4.64	3.94	4.52	4.99	5.92	5.78	4.59	5.53	5.91	6.15
	H_p(m)	4.85	4.77	4.17	3.46	3.81	3.84	4.73	5.19	3.65	3.92	3.85	3.73
	T_o(s)	11.12	10.68	9.81	8.47	9.02	9.58	10.99	10.81	8.82	9.41	9.71	10.06
	T_p(s)	10.64	10.64	9.68	8.81	8.81	9.68	11.39	10.34	8.52	9.39	9.39	10.34
20	H_o(m)	6.13	5.94	6.05	4.83	5.92	6.34	6.17	6.05	6.03	7.34	7.76	8.04
	H_p(m)	5.06	5.20	5.35	4.21	4.94	4.79	4.97	5.46	4.79	5.11	4.89	4.49
	T_o(s)	11.37	10.90	10.72	9.38	10.33	10.80	11.22	11.06	10.11	10.84	11.13	11.50
	T_p(s)	11.70	10.64	10.64	9.68	10.64	10.64	11.39	11.39	10.34	10.34	11.39	11.39
30	H_o(m)	6.27	6.77	6.97	5.35	6.80	7.15	6.30	6.20	6.93	8.47	8.92	9.22
	H_p(m)	5.17	5.92	6.17	4.64	5.62	5.38	5.10	5.60	5.49	5.84	5.48	4.92
	T_o(s)	11.50	11.63	11.50	9.87	11.06	11.46	11.34	11.19	10.84	11.64	11.93	12.31
	T_p(s)	11.70	11.70	11.70	9.68	10.64	11.70	11.39	11.39	10.34	11.39	11.39	12.54
50	H_o(m)	6.43	7.83	8.18	6.01	7.94	8.18	6.49	6.37	8.11	9.96	10.44	10.76
	H_p(m)	5.29	6.84	7.25	5.21	6.54	6.13	5.29	5.76	6.38	6.81	6.26	5.45
	T_o(s)	11.66	12.51	12.47	10.46	11.96	12.27	11.54	11.35	11.73	12.62	12.91	13.30
	T_p(s)	11.70	12.86	12.86	10.64	11.70	11.70	11.39	11.39	11.39	12.54	12.54	13.82
100	H_o(m)	6.64	9.30	9.92	6.90	9.58	9.61	7.78	7.07	9.80	12.08	12.60	12.95
	H_p(m)	5.44	8.15	8.88	5.95	7.87	7.18	6.47	6.25	7.56	7.91	7.25	6.22
	T_o(s)	11.84	13.64	13.73	11.20	13.13	13.29	12.63	11.41	12.89	13.90	14.18	14.60
	T_p(s)	11.70	14.13	14.13	10.64	12.86	12.86	12.54	11.39	12.54	13.82	13.82	15.22

※ Dark background means the greatest wave height for each return period

References

Goda, Y. (2010). Random seas and design of maritime structures, 3rd Edition. Advanced Series on Ocean Engineering. 33: World Scientific.

Jeong, WM, Jun, KC, Kim, GW, Oh, SH, Ryu, KH. (2012). Shallow-water design waves at Gangreung beach through the analysis of long-term measured wave data and numerical simulation, J. of Korean Society of Coastal and Ocean Engineers, 24(5):343-351 (in Korean).

Jeong, WM, Kim, SI, Baek, WD, Oh, SH. (2014). Measurements of storm waves generated by typhoons passed through eastside of Korea Strait from 2004 to 2006, J. of Korean Society of Coastal and Ocean Engineers, 26(2):65-71 (in Korean).

Jeong, WM, Ryu, KH, Cho, HY. (2015). Long-term wave monitoring and analysis off the coast of Sokcho, J. of Korean Society of Coastal and Ocean Engineers, 27(4):274-279 (in Korean).

Jeong, WM, Cho, H, Baek, W. (2015). Analysis of the long-term wave characteristics off the coast of Daejin, Journal of the Korean Society of Coastal and Ocean Engineers, 27(2):142-147 (in Korean).

Jeong, WM, Ryu, KH, Oh, SH, Baek, WD. (2016). Trends of the storm wave appearance on the east coast analyzed by using long-term wave observation data, J. of Korean Society of Coastal and Ocean Engineers, 28(2):109-115 (in Korean).

Lee, C, Ahn, SJ, Lee, BW, Kim, SW, Kwon, SJ. (2014). Prediction of swell-like high waves using observed data on the east coast of Korea, J. of Korean Society of Coastal and Ocean Engineers, 26(6):149-159 (in Korean).

Lee, D-Y, Jun, K-C. (2006). Estimation of design wave height for the waters around the Korean Peninsula, Ocean Science Journal, 41(4):245-254.

Lim, D, Suh, K, Mori, N. (2013). Regional projection of future extreme wave heights around Korean Peninsula, Ocean Science Journal, 48(4):439-453.

Masataka, Y, Yoshio, H. (2003). Estimation of wave climate and its long-term variability, May 2003. Proceedings of The Thirteenth(2003) International Offshore and Polar Engineering Conference.

Oh, SH, Jeong, WM, Lee, DY, Kim, SI. (2010). Analysis of the reason for occurrence of large-height swell-like waves in the east coast of Korea, J. of Korean Society of Coastal and Ocean Engineers, 22(2):101-111 (in Korean).

Oh, SH, Jeong, WM. (2013). Characteristics of high waves observed at multiple stations along the east coast of Korea, Natural Hazard and Earth System Sciences, 13, 3503-3514.
